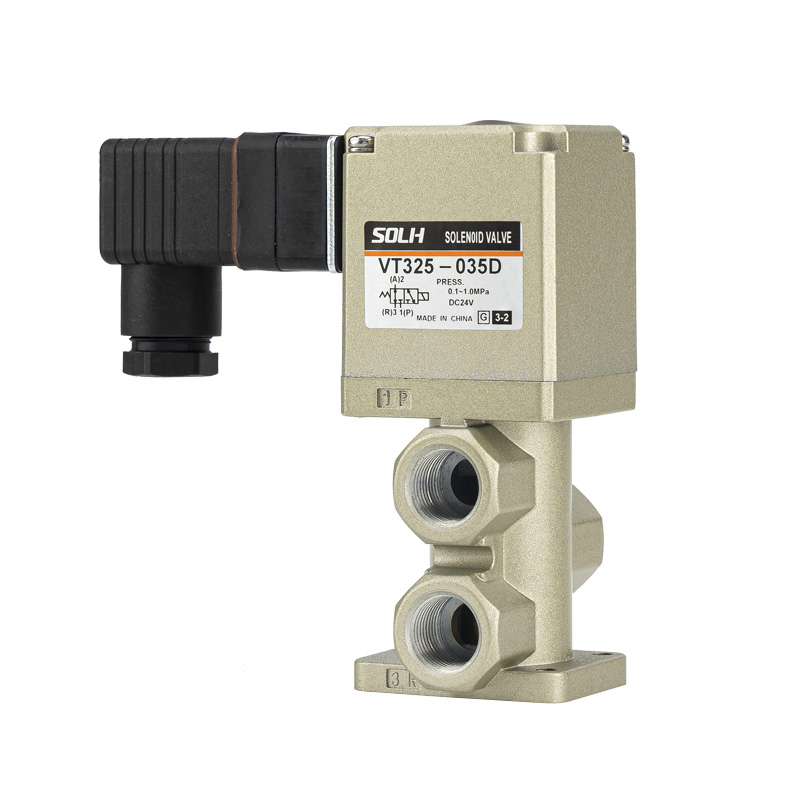

VT325シリーズ 3ポートソレノイドバルブ 直動ポペット形

ブランド：Richge Technology の SOLH | SOLH標準

1. 製品のポジショニング

     SOLH VT325シリーズは、全弾性シールを採用した直動ポペット形3ポート電磁弁です。圧縮空気および不活性ガス回路用に設計されており、空気回路のオンオフ、方向切り替え、排気制御を実行します。ゼロ圧起動をサポートし、正圧と完全真空の両方の条件に対応した VT325 は、一般産業オートメーション機器向けの高周波で安定した信頼性の高い空気圧スイッチング コンポーネントとして機能します。

2. 主要な機能

--ダイレクトポペット構造＆無圧始動

     最低作動圧力は必要ありません。 0～1.0MPaの全正圧範囲にわたって安定して動作します。真空バージョンは、-101.2 kPa までの作動圧力をサポートし、低圧、真空、高圧の作業シナリオに完全に適応します。

--ユニバーサル配管用の 6-in-1 多機能設計

     ポートの接続モードを変えることで、1台のバルブでNC（ノーマルクローズ）、NO（ノーマルオープン）、分流、流量選択の6つの機能モードを実現します。優れた汎用性と柔軟な構成により、さまざまな空気圧ロジック要件に対応します。

--超高流量容量と高速応答

     最適化された内部流路を備えたこのバルブは、C=6.1 dm3/(s・bar) という大きな流量係数を実現します。 30 ms 以下の高速応答時間を実現し、最大スイッチング周波数 5 Hz をサポートしており、高速空気圧スイッチングおよび大流量空気供給制御に最適です。

-- 弾性シールと無潤滑動作

     高品質の弾性シール材を採用し、優れた気密性、耐老化性、長寿命を実現します。完全に無潤滑の動作により、クリーンなガス回路、環境への優しさが保証され、日常のメンテナンスコストが大幅に削減されます。

--コンパクトな構造と柔軟な設置

     ミニ・コンパクトボディで設置スペースをとりません。直接配線コンセントとソケット配線方式の両方に対応しています。現場でのデバッグ、検査、緊急時の手動切り替えに便利なノンロック手動ボタンを標準装備。

--マニホールド取付可能＆強力な互換性

     マニホールドの高密度組立やスタッキング設置に対応。標準的な工業用バルブアイランドと寸法互換性があり、モジュール式集中空圧制御システムや自動統合機器に最適です。

3. 完全な技術仕様

     --ポート構成：3ポート2ポジションシングルソレノイド

     --動作タイプ:直動ポペット式

     --シール方式：高性能弾性ゴムシール

     --適用流体：圧縮空気、不活性ガス

     --動作圧力: 0〜1.0 MPa;真空式：-101.2kPa～0.1MPa

     --耐圧力:1.5MPa

     --周囲温度範囲:5℃〜50℃

     --応答時間: ≤30 ms (0.5 MPaでテスト)

     --最大動作周波数: 5 Hz

     --潤滑：無潤滑設計

     --手動操作：標準ノンロックタイプ。ツールロックタイプオプション

     --接続口径：Rc1/4、Rc3/8

     --コイル電圧: DC24V、AC110V、AC220V、およびカスタマイズ可能なオプション

4. 典型的なアプリケーションシナリオ

     --自動生産ライン、ロボットアーム、クランプ治具用の空気圧制御

     --ダストブロー、流体噴射、真空吸着・真空破壊システム

     --包装、印刷、繊維および木工加工機械

     --ゼロ圧力スタート、真空互換性、高周波スイッチングを必要とする自動化機器

     --集中バルブアイランドとマニホールドモジュラー空気圧制御回路

一文の要約

     SOLH VT325 直動 3 ポート ポペット ソレノイド バルブは、ゼロ圧力始動、完全真空互換性、6 in 1 多機能スイッチング、超高流量容量、メンテナンス不要の性能を備えており、産業オートメーション システムにおける高流量空気圧スイッチングのための高コスト パフォーマンスのユニバーサル ソリューションとして機能します。
