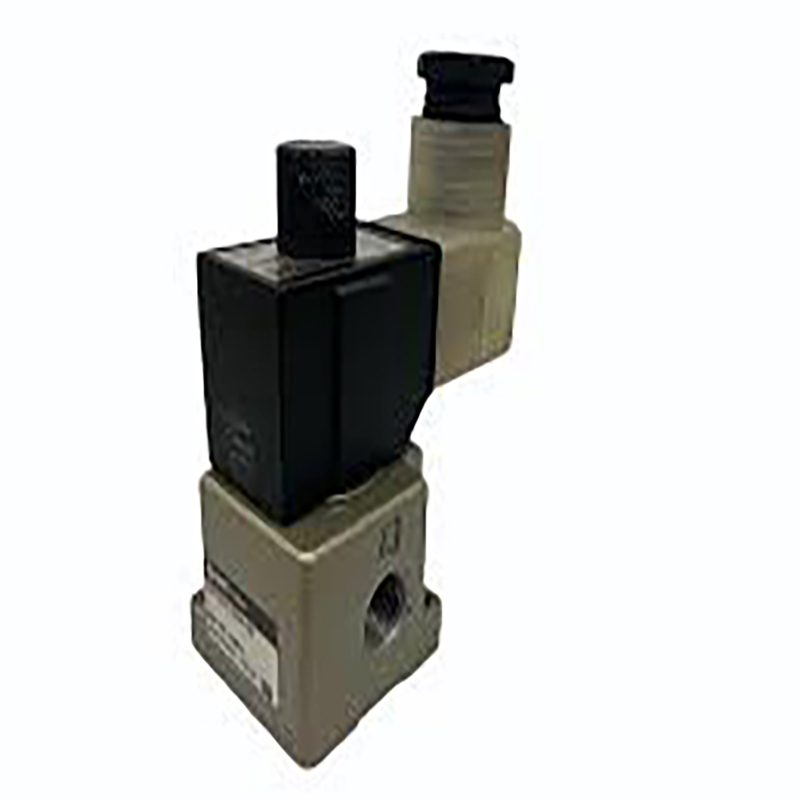

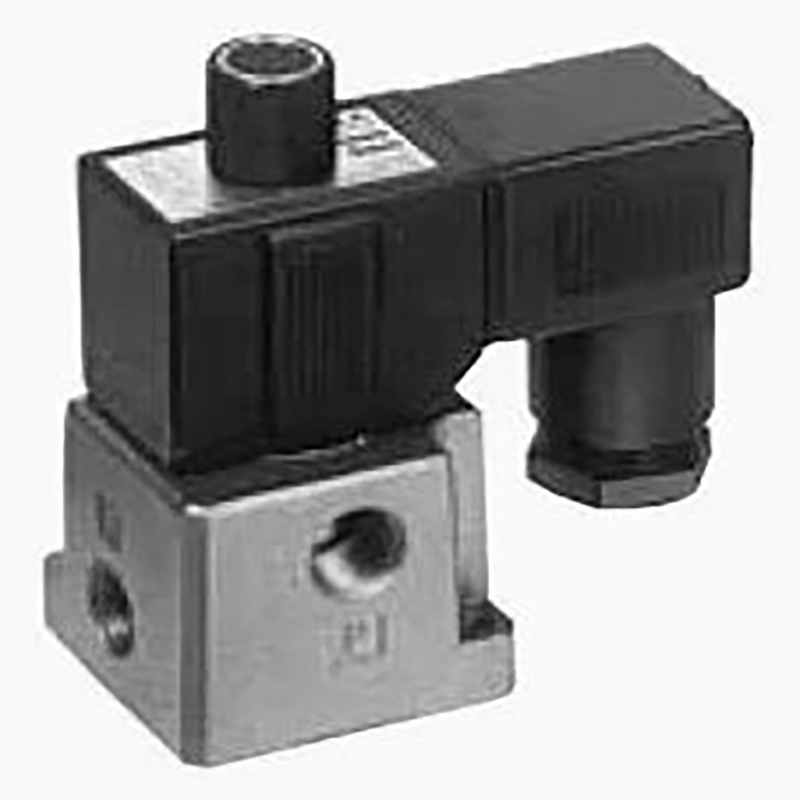

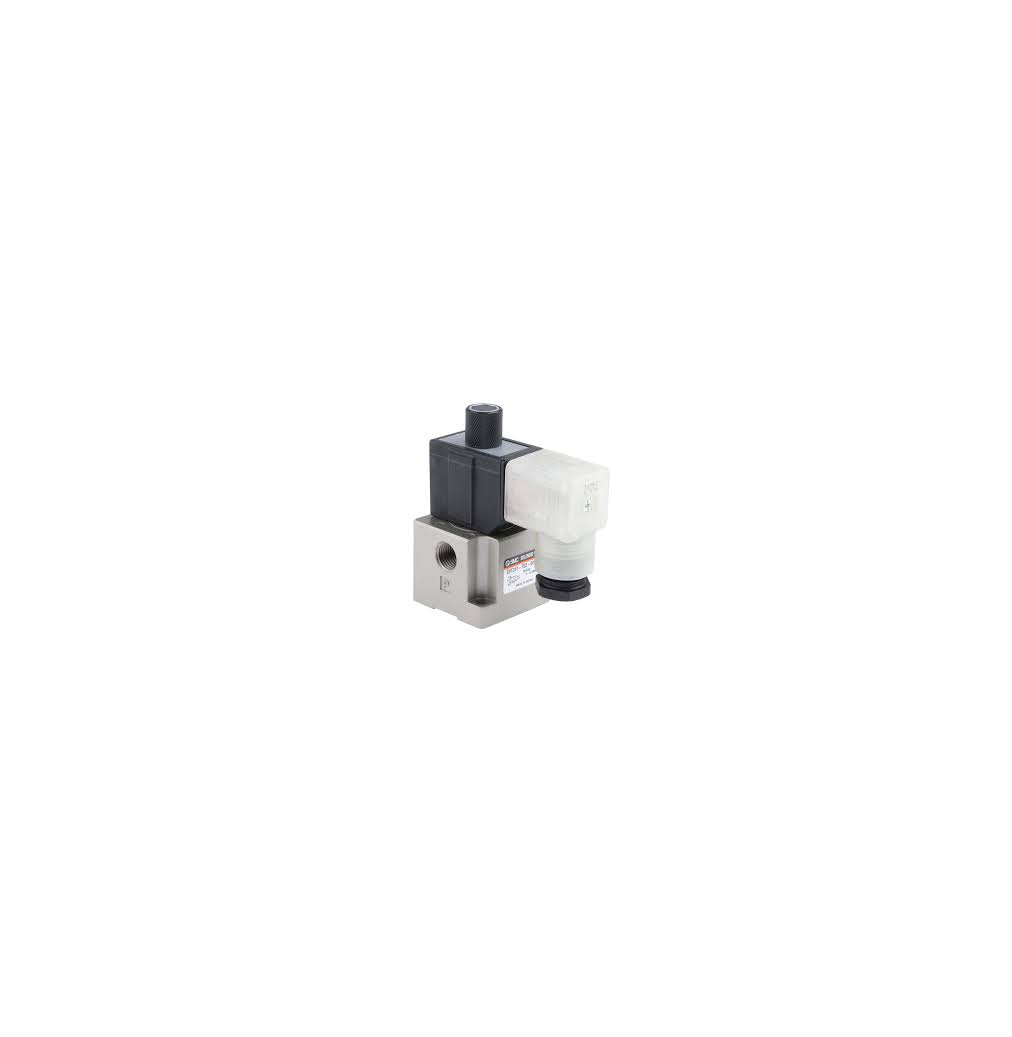

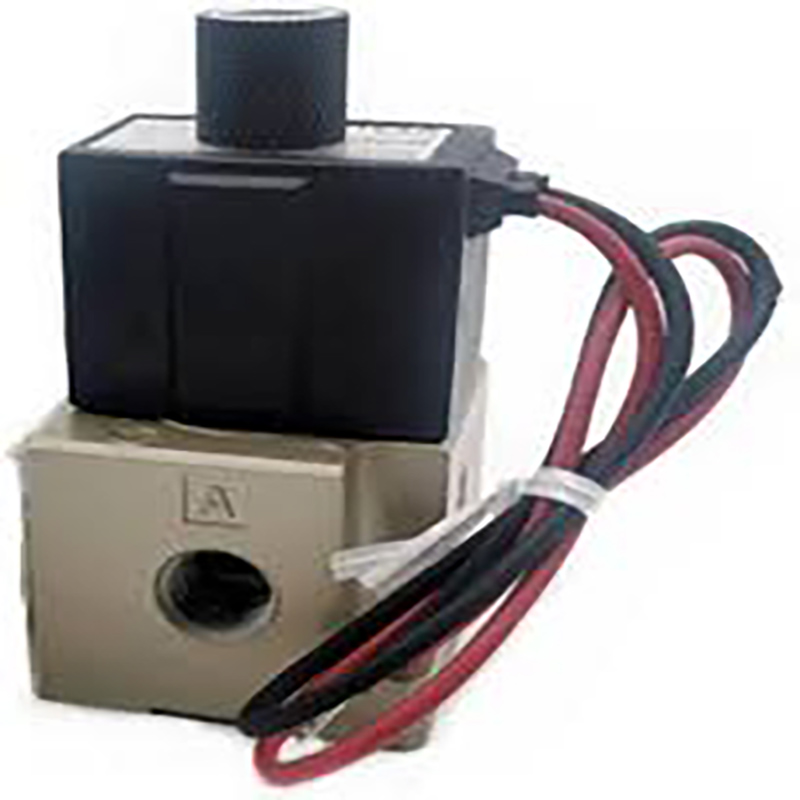

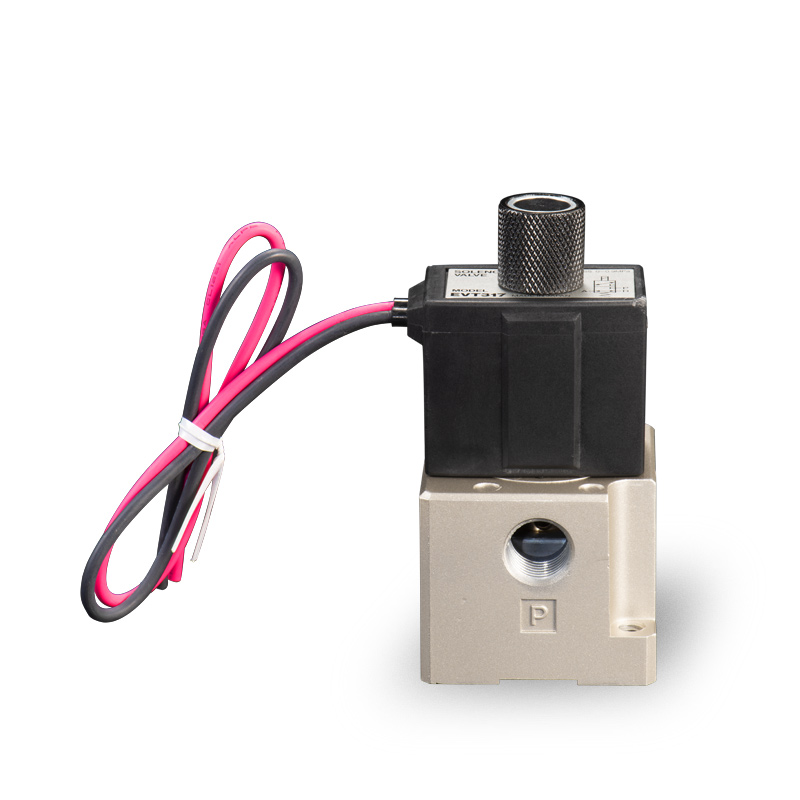

VT317シリーズ 3ポートソレノイドバルブ 直動ポペット形

ブランド：Richge Technology の SOLH

製品のポジショニング

     VT317シリーズは、SOLH規格に準拠した弾性シール構造を備えた直動式ポペット3ポート電磁弁です。圧縮空気・不活性ガス回路用に開発され、エア回路のオン・オフ・切替・排気制御を実現します。ゼロ圧力起動、正圧・真空両運転に対応し、各種自動化装置のハイサイクル使用条件に適合する小型大流量総合切換弁です。

主要な機能

     --ゼロ圧力始動のダイレクトポペット構造。動作に最低パイロット圧力は必要ありません。 0 ～ 0.9 MPa の全正圧範囲にわたって安定した性能。真空バージョンは、-101.2 kPa までの圧力をサポートし、低圧、真空、中高圧の作業環境に適応します。

     --6 つの機能を 1 つのバルブに統合、フレキシブルな配管切り替えノーマルクローズ (NC)、ノーマルオープン (NO)、分流器、セレクターバルブを含む 6 つの切り替え可能な動作モード。優れた構成柔軟性により、1台で多様な空気圧回路の要求に対応します。

     --優れた流量能力を備えたコンパクトなボディミニ全体寸法: 45×89.5×45 mm。流量係数 C=2.6 dm3/(s・bar)。 ≤30 ms 以内の高速応答と最大 10 Hz の最大スイッチング周波数は、高速エアパススイッチングに最適です。

     --弾性シールと無潤滑設計プレミアム弾性シールコンポーネントは、信頼性の高い気密性と延長された耐用年数を実現します。無潤滑運転により、ガス回路をクリーンで環境に優しい状態に保ち、日常のメンテナンス費用を削減します。

 簡単なコミッショニングのための内蔵ノンロック手動オーバーライド標準のノンロック手動押しボタンにより、現場でのデバッグ、機器検査、緊急手動切り替えが容易になり、設置とメンテナンス手順が簡素化されます。

     --マニホールド取り付け可能と強力な互換性マニホールドスタックアセンブリをサポートし、標準のバルブアイランドシステムに適合し、集中空気圧制御およびマルチバルブ統合ループに最適です。

完全な技術仕様

     --ポートレイアウト: 3ポート

     --作動構造：直動ポペット式

     --シールタイプ: 弾性ゴムシール

     --適用媒体：圧縮空気、不活性ガス

     --動作圧力: 0〜0.9 MPa;真空モデル：-101.2kPa～0.1MPa

     --耐圧力:1.5MPa

     --周囲温度：-10℃～+50℃

     --応答時間: ≤ 30 ミリ秒

     --最大動作周波数: 10 Hz

     --潤滑要件: 無潤滑

     --手動操作: ノンロック手動オーバーライド

     --ポートネジサイズ：Rc1/4(02)

     --オプションのコイル電圧: DC12V / DC24V、AC110V / AC220V & カスタマイズされた電圧

     --保護クラス：防塵構造4．典型的なアプリケーションシナリオ · 自動組立ライン、ロボットアーム、クランプ治具用の空気圧制御ループ

     --エアブロー、流体噴射、真空吸着システム

     --包装、印刷、繊維、木工、食品加工機械

     --ゼロ圧力起動、真空互換性、高周波サイクル、コンパクトな設置スペースを必要とする機器

     --集中バルブアイランドとマニホールド統合空気圧制御回路

一文の要約

     SOLH VT317 直動 3 ポート ポペット ソレノイド バルブは、ゼロ圧力始動、完全真空互換性、6 つの切り替え可能な機能、コンパクトな高流量性能、メンテナンス不要の操作を特徴としており、すべての自動化空気圧回路のオン/オフおよびスイッチング制御のためのコスト効率の高いユニバーサル バルブとして機能します。
