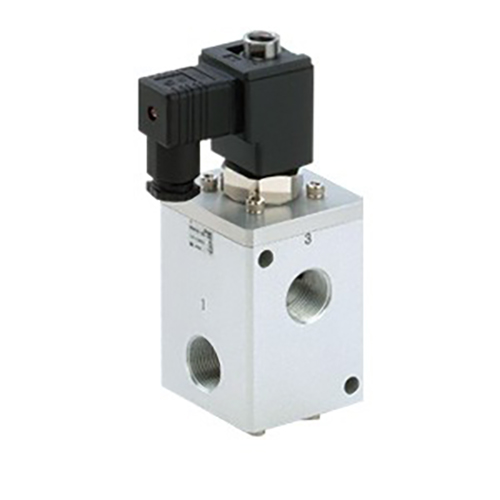

VCH400（VCH410）シリーズ 高圧パイロット式3ポートポペット電磁弁

ブランド：Richge Technology の SOLH

製品のポジショニング

     SOLH が Richge Technology のもとで開発、製造した VCH400 シリーズ (通称 VCH410) は、高圧パイロット式 3 ポート ポペット ソレノイド バルブです。中高圧の圧縮空気および不活性ガスのパイプライン用に特別に設計されており、最大 5.0 MPa の最大定格作動圧力、優れた流量容量、安定した高圧スイッチング性能を備えており、高圧充填、ベント、および圧力スイッチング産業機器の中核制御コンポーネントとして機能します。

コア技術仕様表

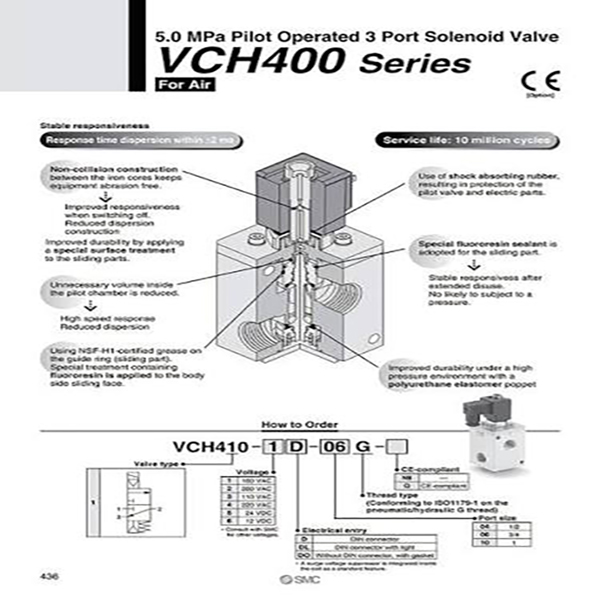

モデルのコーディングと機能の定義

モデルコード例：VCH410-06-5D

     --VCH410: シリーズベースコード

     --06：接続口径コード（G3/4）

     --5D: DC24V 電源 + DIN 電気コネクタ 完全な構成を区別するための接尾辞コードは、ポート サイズ、コイル電圧、および配線端子のタイプをカバーします。

機能分類

     --VCH410 (ノーマルクローズ NC): 電源オフ時に出力ポートが自動的にベントするため、メインエア供給のオンオフ制御に最適です。

     --セレクターバルブおよびチャージ＆ベントループ制御として使用可能。配管設計前に背圧と切替圧力範囲を確認してください。

主要な選択ガイドライン

     --動作圧力、ポートねじサイズ、NC/NO機能、コイル電圧、電気配線インターフェースなどの主要パラメータの確認を優先します。

     --高圧スイッチングまたはデュアル高/低圧変換作業条件の場合は、SOLH VCHRシリーズ高圧レギュレータと組み合わせて中間回路圧力を安定させます。

     - 濾過精度 ≤ 5 μm の清浄な乾燥空気の供給が必要です。オイルミストや粒子状不純物はシールの摩耗を促進し、耐用年数を大幅に短縮します。

設置とメンテナンスの手順設置ルール

     --禁止された取り付け方向: ほこり、水、異物がアーマチュア アセンブリに侵入して詰まりを引き起こすのを避けるため、コイルは絶対に下を向いてはいけません。

     --標準ネジ締めトルク：

         ※G1/2、G3/4ねじポート：28～30N・m

         ※G1ねじポート：36～38N・m

定期的なメンテナンスの要件

     --シール性能と電気配線の気密性を定期的に検査してください。

     - 長期間の静的状態によるポペットスプールの固着や詰まりを防ぐために、30 日に 1 回フルスイッチングサイクルを作動させます。

一文の要約

     SOLH VCH410 高圧パイロット ポペット 3 ポート ソレノイド バルブは、最大 5.0 MPa の作動圧力をサポートし、ポリウレタン弾性シール、大流量 G 標準ポート、1,000 万サイクルの耐用年数を備え、中圧および高圧空気および不活性ガスのチャージおよびベント産業用制御回路用の信頼性の高い専用スイッチング バルブです。
