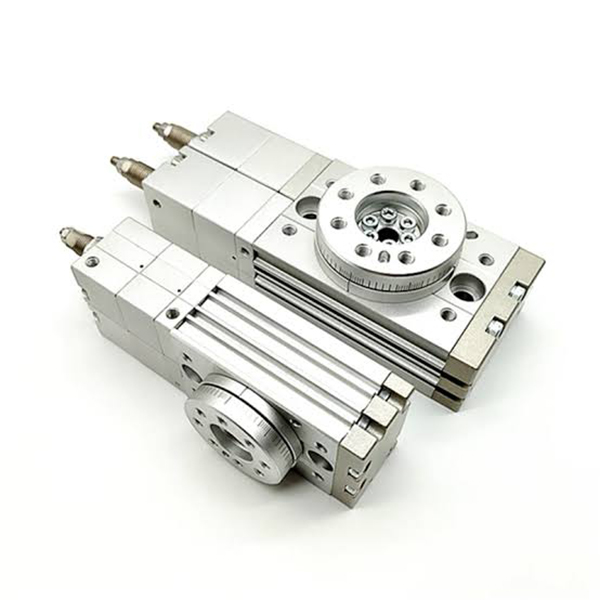

MSZシリーズ 3位置ロータリーシリンダ |ラック&ピニオン空気圧アクチュエータ

ブランド: SOLH by Richge Technology

1. 製品概要とコアポジショニング

  SOLH MSZシリーズは、以下の用途に特化して設計されたプロ仕様のラックアンドピニオン式ロータリーテーブルシリンダです。3位置位置決め。独自の左/中/右(0°/中間停止/180°)トリプルストップ機能を備え、標準の2ポジションロータリーシリンダではストローク途中停止が達成できない位置決めの問題点を解決します。デュアルバルブ回路構成を必要とせず、単一の5/3ウェイ中圧ソレノイドバルブによって制御されるため、空気圧システムのレイアウトが大幅に簡素化されます。中間位置は ±10° の微調整をサポートし、両端は 0 ～ 95° の角度調整を実現するため、ワークの転用、仕分け、マルチステーションのインデックス作成、および必須の中間位置決めが必要なシナリオに最適な空圧ソリューションとなります。

  1.1シリーズクイックセレクションコア

コア製品の位置付け: 0°(左)→中間(中央)→180°(右)の正確な3段回転を実現し、中間位置も調整可能で、マルチアングルの柔軟な位置決め要求に対応します。

2. コア技術パラメータ (SOLH 規格)

  2.1 基本仕様

     • ボアサイズ：10 / 20 / 30 / 50

     • 動作モード：複動、デュアルラック＆ピニオン、3位置中間停止

     • 使用圧力：0.2～1.0MPa（緩衝ゴムタイプ） 0.2～0.6MPa（油圧緩衝式）

     • 耐圧力：1.05MPa

     • 使用温度：0℃～60℃（凍結なきこと）

     • スイング角度: 片端0~95°、合計調整角度0~190°

     • 中絞り調整：中心位置を基準に±10°微調整可能

     • 位置決め精度：±0.02mm（MSZA高精度タイプ） ±0.05mm（MSZB基本タイプ）

     • 潤滑モード：オイルフリー自己潤滑動作

     • ポートネジ：M5×0.8（10/20穴） M8×1.25（30/50穴）

  2.2 出力トルクと許容荷重（0.5MPa）

  2.3 バッファのエネルギー吸収能力

3. 構造上の特徴と 3 ポジション動作原理

  3.1 主要な構造上の利点

     • デュアルラック＆デュアルピストンミッドストップ構造：ダブルラックドライブギヤと独立中停止ピストン設計を採用し、バックラッシを排除し、3位置切換時に安定した一貫したトルクを出力します。

     • 統合された回転テーブルの設計：ワークに直接取り付けるための位置決めピン穴を備えており、剛性が高く、追加の治具なしで簡単かつ迅速に取り付けられます。

     • 中央中空スルーホール：中央貫通穴（Ø6～Ø12）を内蔵しており、エアパイプや電線をすっきりと通すことができ、配線・配管の一体化を実現します。

     • 独立した角度調整: 専門的な調整ボルトを装備し、左右のリミット角度と中間停止位置の独立した微調整をサポートし、柔軟な角度校正を実現します。

     • 標準磁気スイッチスロット: 両側に標準予備溝があり、D-M9B および D-A93 磁気スイッチと互換性があり、左/中/右 3 つのポジションをリアルタイムで検出して自動信号連動を実現します。

  3.2 3 位置制御原理 (コアアドバンテージ)

   MSZシリーズに必要なのは、5/3ウェイ中圧ソレノイドバルブ1個 3位置切替を実現するため、デュアルバルブや複雑なエア回路切替が不要となり、システム構成が簡素化され、装置全体のコストが削減されます。

     1. 左位置 (0°)：電磁弁左局吸気、片側給気、逆排気でロータリーテーブルを駆動し、左限界位置0°で正確にロックします。

     2. 右位置 (180°)：電磁弁右局エア吸入、逆エア回路動作、ロータリーテーブルを回転駆動し、180°右限位置でロックします。

     3. 中間停止位置(M)：電磁弁中間局、シリンダ両側を同時に加圧します。ロータリーピストンにより力のバランスを保ち、独立した中間停止ピストンによりテーブルを予め設定された中間位置で押圧してロックするため、安定した中間位置決めを実現します。

4. 完全なモデル命名規則

  代表的なモデルコード：MSZB20-R-M9BL

5. 選定ルールと代表的な用途

  5.1 選択の優先順位ルール

     1. 需要を第一に位置づける: 3 位置 (左/中間/右) 停止が必要な作業条件には MSZ シリーズを選択してください。 MSQ/HRQ 2位置ロータリーシリンダは対象外です。

     2. 精密なマッチング: 高繰り返し測位シナリオには MSZA 高精度タイプを選択します。一般的な汎用シナリオには、コスト効率の高い MSZB 基本タイプを選択してください。

     3. 速度と負荷のマッチング：-R油圧緩衝式を採用し、高速、重荷重、高衝撃動作に対応します。低速軽負荷動作には標準のゴム製バッファで十分です。

     4. 負荷の検証：実際のラジアル荷重、アキシアル荷重、曲げモーメントは、噛み込みや位置ずれを防ぐため、許容値以下となるように厳重に注意してください。

  5.2 典型的なアプリケーションシナリオ

     • ワークの転用と仕分け：0°/90°/180°マルチアングル切り替えにより、中央の位置決めと左右の材料配分を実現します。

     • マルチステーションインデックス作成: 自動組み立て、検出、プロセス移送ステーション用の 3 ポジション切り替え。

     • ワークフリップ＆ステアリング: 0°→中間→180°のプログレッシブ回転により、安定したフリップとステアリング動作を完了します。

     • 電子およびパッケージングのオートメーション: ボトルキャップの締め付け、チップの位置決め、マルチアングル製品検出、精密包装装置に適用されます。

6. MSZ と MSQ コアの違いの比較

一文の要約

     SOLH MSZ シリーズ 3 ポジション ラックアンドピニオン ロータリ シリンダは、単一バルブのシンプルな制御、調整可能な中間角度、および高い繰り返し精度により、独自の左/中間/右トリプル ストップ位置決めを実現し、自動仕分け、インデックス、およびマルチアングル位置決め装置向けのプロフェッショナルなカスタマイズ ソリューションです。
