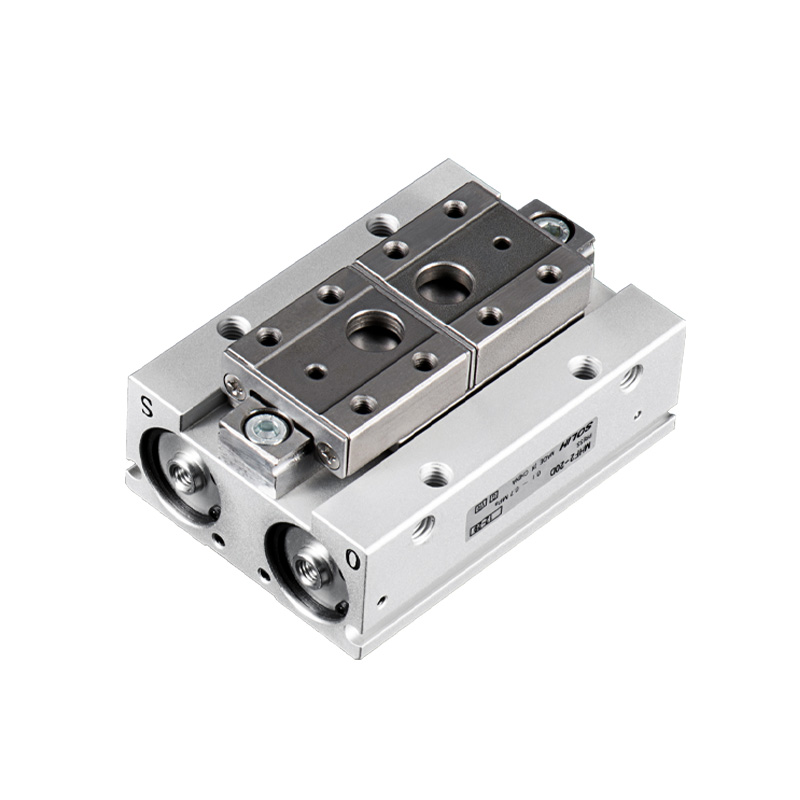

MHF2シリーズ 超薄型平行空気式グリッパ

ブランド: SOLH by Richge Technology

製品概要

     SOLH MHF2シリーズは、超扁平デュアルピストンリニアガイド2爪平行チャックです。主要なハイライト: 本体の高さは同等の MHZ2 グリッパのわずか 1/3 で、高い位置決め精度を維持しながら端部の曲げモーメントを効果的に軽減します。 3 つのオプションのストローク範囲が利用可能です。 4面取付構造。超小型リニアモジュール、小型ロボット EOAT、半導体、エレクトロニクス、精密組立ステーションなど、超スペースが限られた低負荷高精度アプリケーション向けに特別に設計されています。

コア構造と動作原理

     -- 構造: デュアルピストン + 精密リニアガイドレール (Φ25/Φ32 循環ボールベアリングガイド採用)。振れのない純粋な平行直線運動、高剛性。本体はアルミニウム合金、ジョーはステンレス鋼、マグネットリング内蔵。 4面磁気スイッチ取り付け溝。取付オプション：底面タップ穴/側面タップ穴/スルーホール取り付け。

     -- 動作タイプ: 複動 D のみ (双方向エア制御、単動バージョンはありません)。スロットルバルブを内蔵しており、移動速度を調整できスムーズな動作が可能です。

     -- 超フラットレイアウト: 同等のクランプ力の下で MHZ2 と比較して高さを約 66% 削減し、端部曲げモーメントを大幅に低減し、位置決めの安定性を向上させます。

     -- ストローク構成: ボアごとに 3 つのストローク オプション: D(ショート) / D1(ミディアム) / D2(ロング) により、さまざまなワークピースの幅に適合します。

     -- 位置決め精度: 繰り返し精度 ±0.04 ～ ±0.05mm、高周波サイクルでも安定。

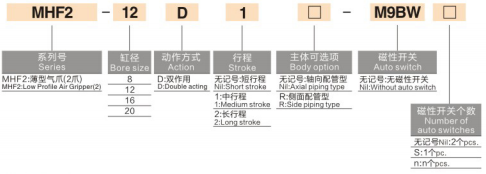

完全なモデルコーディングルール

  1. 型式例：MHF2-16D1-S-M9BW

 2. 標準注文例

  2.1 MHF2-20D2-S-M9BW

     -- ボア20、ロングストロークD2、磁気リング内蔵、M9B磁気スイッチ、1mケーブル付き。

ユニバーサルコア技術仕様

ストロークとクランプ力データ表（0.5MPa、標準ジョー）

     重要な注意事項: ジョーの延長長さ L が増加すると、クランプ力は減少します。選択時に許容曲げモーメントを確認する必要があります。安全率 ≥1.5。

MHF2の推奨アプリケーションシナリオ

     -- 設置スペースと高さの制限が厳しく制限されている: スリムなリニア モジュール、小型ロボット エンド エフェクター

     -- 低曲げモーメント、安定した並列高精度を要求: 半導体、3C エレクトロニクス、精密ハードウェア アセンブリ

     -- 柔軟なストロークマッチング要件: 短/中/長ストロークを選択して、さまざまなワークピース幅に適応します

     -- コンパクトな一体型機構のため、マルチアングル取付と両面位置検出が必要

主要な選択ガイドライン

     -- 高さ制限とワーク幅に応じてボアサイズとストロークを選択: 優先順位 D(ショート) → D1(ミディアム) → D2(ロング)

     -- PLC でジョーの開閉位置フィードバックが必要な場合は、接尾辞 -S 磁気リング + M9B/M9N/M9P スイッチを追加します。

     -- 取り付け選択: 標準タップ穴 (デフォルト)。スリムなプラットフォームとブラケットに適したスルーホール取り付けの場合はサフィックス -2

     -- 荷重チェック: ジョーの延長長さ L を制御します。許容曲げモーメントを超える過度のオフセット荷重を回避する

     -- 大口径Φ25/32: 循環ボールベアリングガイドを採用し、中程度の重量のワークに対して高い剛性を実現

一文の要約

     SOLH MHF2 超薄型複動並列空気圧グリッパは、超薄型設計、3 グレードのストローク オプション、4 面取り付け、±0.04 ～ ±0.05 mm の高精度を特徴とし、互換性のある M9 シリーズ磁気スイッチを備え、小型ロボット EOAT、半導体および 3C 精密組立自動化に最適な低曲げモーメントのコンパクトなグリッピング ソリューションを備えています。
