SOLH HSV シリーズ 3/2 ウェイハンドスライド空気圧バルブは、インラインスリーブプッシュプル統合構造を採用しており、主流の AirTAC HSV シリーズの寸法仕様と完全に一致しており、国内の同等品と互換性があります。リターンスプリングを使用せずに設計され、機械的セルフロック位置決めを備えたこのバルブは、軸方向の押し引きによって空気の流れを切り替えます。スリーブを前方に押すと、P 入口ポートと A 作動ポートが接続され、通常の空気が供給されます。後方に引くと吸気口が切断され、ポート A と内蔵の R 排気ポートが自動的にリンクされ、後部のパイプラインとアクチュエーター内の残留圧力が急速に排出されます。これは、空気圧分岐パイプライン専用の安全遮断スイッチとして、また機器のメンテナンス作業に不可欠な圧力リリーフバルブとして機能します。 3 つの標準ポートが構成されています。P はメインの圧縮空気入口、A は下流の空気圧コンポーネントへの出力、そしてバルブ本体の内側に隠された組み込みの R 排気ポートです。 G1/8 から G1 ねじサイズまでをカバーする豊富な仕様が提供され、3 つのねじレイアウトオプション (SF シングル内ねじおよびシングル外ねじ、SS ダブル外ねじ、FF ダブル内ねじ) と組み合わせられます。 PTテーパねじ、G平行ねじ、NPTねじを選択可能で世界の配管規格に適合します。このバルブは、硬質陽極酸化アルミニウム合金バルブ本体、ステンレス鋼防錆スプール、高性能 NBR ニトリルゴムシールリングで構成されており、定格使用圧力 0 ～ 1.0 MPa 以内のろ過された圧縮空気下で無潤滑運転をサポートし、最大 1.5 MPa の試験圧力に耐えます。押し引き力は18～25Nに制御されスムーズな動作を実現し、メカニカルロック構造により誤接触による位置ずれやエア漏れもなく設定位置をしっかりと保持します。 HSVシリーズは、複動シリンダの正逆切り替えに使用される4HVロータリーハンドバルブとは異なり、パイプラインのオンオフおよび圧力開放専用に設計されています。追加の取り付けベースを必要とせずに、空気パイプライン内に直列に直接設置できるため、設置スペースを節約できます。機器のオーバーホール前の空気供給の遮断、自動化ツールの主空気回路の安全遮断、真空パイプラインの切り替え、分岐回路の独立した空気源制御などに広く導入されており、メンテナンス中の残留圧力によってもたらされる隠れた危険を効果的に排除し、現場での操作の安全性を保証します。

お問い合わせを送信

製品説明

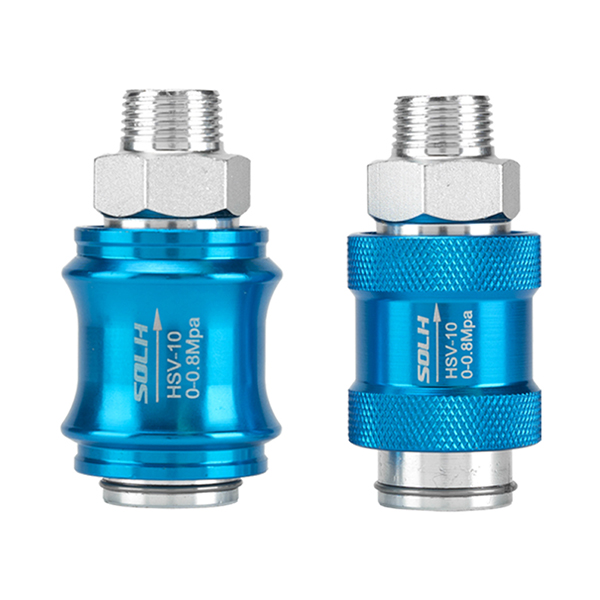

HSVシリーズ 3/2方ハンドスライドバルブ |ストレートスルー空気圧ソーススライドスイッチ

ブランド: SOLH by Richge Technology | 3/2 ウェイセルフロックハンドスライドバルブ空気圧回路用手動オンオフ & 圧力リリーフ

1. 製品概要

SOLH HSVシリーズは標準です。3/2ウェイハンドスライド空気圧バルブ ストレートスルースリーブプッシュプル構造を採用し、AirTAC HSVシリーズ仕様に完全準拠し、国内の同等モデルと汎用的に互換性があります。ノンスプリングセルフロック設計を採用し、前方への押し込みで給気オン、後方へ引くことで圧力解放排気を実現します。内蔵の排気ロジックにより、バルブは閉じるときに後部パイプラインから残圧を瞬時に排出します。安定したセルフロックと安全な圧力リリーフ性能を備え、空気圧分岐回路の手動メインスイッチや装置メンテナンス用のエア遮断安全弁として専門的に使用されています。

1.1 コアエアポートのロジックと動作原理

• 空港の定義：P（空気入口）、A（作業出口）、R（内蔵排気口）

• ノーマルクローズ状態：P-A回路切断、A-R回路オープンで連続排気

• 動作中のプッシュ状態：P-A回路はエア供給用に接続され、A-R回路は圧力保持のために閉じられています。

• 操作機能: 機械的セルフロック構造によるアキシャルスリーブのプッシュプル操作、手を放しても位置ずれなし

2. モデルコーディングルールとスレッド仕様

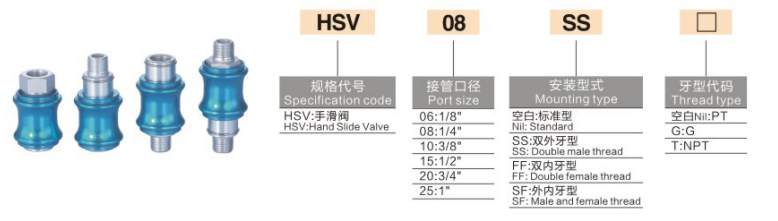

コーディングロジック：HSV [接続口径] - [ねじ構造コード] + [ねじ種類コード]

2.1 接続口径の仕様

• 06：G1/8（PT1/8）

• 08：G1/4（PT1/4）

• 10：G3/8（PT3/8）

• 15：G1/2（PT1/2）

• 20：G3/4

• 25：G1

2.2 ねじ構造の仕様コード

• SF：標準構造、片端おねじ＋片端めねじ（最も一般的な型式）

• SS：両端両雄ねじ

• FF: 両端二重めねじ

2.3 ねじ種類コード

• デフォルト：PTテーパーねじ

• G：英国規格平行ねじ

• T：NPT米国規格テーパーねじ

モデル例: HSV08-SF | G1/4ポート、標準1外ねじ1内ねじハンドスライドバルブ、市場で最も広く使用されている仕様

2.4 フルシリーズのメインストリーム仕様パラメータ

モデル	ねじサイズ	有効面積	Cv値	適合チューブ
HSV06	G1/8	23mm²	1.28	φ4/φ6
HSV08	G1/4	40mm²	2.20	φ6/φ8
HSV10	G3/8	62mm²	3.50	φ10
HSV15	G1/2	140mm²	7.80	φ12/φ16
HSV20	G3/4	250mm²	13.8	φ20
HSV25	G1	392mm²	21.8	φ25

3. 主要な技術パラメータ

パラメータ項目	仕様
使用圧力範囲	0～1.0MPa
耐圧力	1.5MPa
作動媒体	ろ過された圧縮空気 (≥40μm)、無潤滑動作
使用温度範囲	-20℃～+70℃
本体材質	硬質アルマイト処理アルミニウム合金
スプール材質	ステンレス鋼、耐摩耗性と防錆性
シール材	NBRニトリルゴム、耐久性のある気密シール
動作推力	18～25N、スムーズな押し引きと安定したセルフロック
排気構造	隠れた排気穴を内蔵し、瞬時に残圧を逃がします。

4. 構造コアの利点

• インラインストレート設置: 空気圧分岐パイプラインの直列接続用に設計されており、ベースが不要で、エアパイプの途中に直接ねじ込んで取り付けることができ、シンプルで省スペースなレイアウトが可能です。

• 安全な 3/2 ウェイ圧力解放ロジック: 引くと空気取り入れ口が遮断され、後部シリンダーとパイプラインからすべての残留圧力が解放されます。押して空気供給と圧力保持を回復します。装置メンテナンス中の残留圧力の危険を効果的に排除します。

• 信頼のセルフロック性能: 機械的位置決めセルフロック構造、スプリングリセットなし、動作後の安定した位置決め、偶発的な位置ずれやエア漏れがありません。

• 多様なスレッドマッチング: 複数のネジ構造とタイプがオプションであり、クイックフィッティング、雌ネジジョイント、KQ2 エアパイプと完全に互換性があり、現場での柔軟な組み立てが可能です。

• 耐久性のある防食構造: 硬質アルマイト処理されたアルミニウムボディとステンレススチールスプールにより、耐摩耗性、耐酸化性、複雑な環境下でも長期安定した動作を実現します。

5. 選定の区別: HSV ハンドスライドバルブ vs 4HV ハンドロータリーバルブ

比較項目	HSVハンドスライドバルブ(3・2方)	4HVハンドロータリーバルブ(4・2・3方)
エアポートの構成	3 ポート (P/A/R)、オンオフおよび圧力リリーフ専用	4ポート（P/A/B/R）、2回路シリンダ切替用
動作モード	アキシアルスリーブプッシュプル	ノブ90°回転
コアアプリケーション	空気圧分岐スイッチ、メンテナンスエア遮断および圧力リリーフ	シリンダーの伸縮を直接手動で制御
