4F シリーズ 5/2 ウェイ フット ペダル バルブ |直動式フルアルミ空気圧フットバルブ

ブランド: SOLH by Richge Technology | AirTAC 4F シリーズ フット バルブの完全互換交換品

1. 製品概要

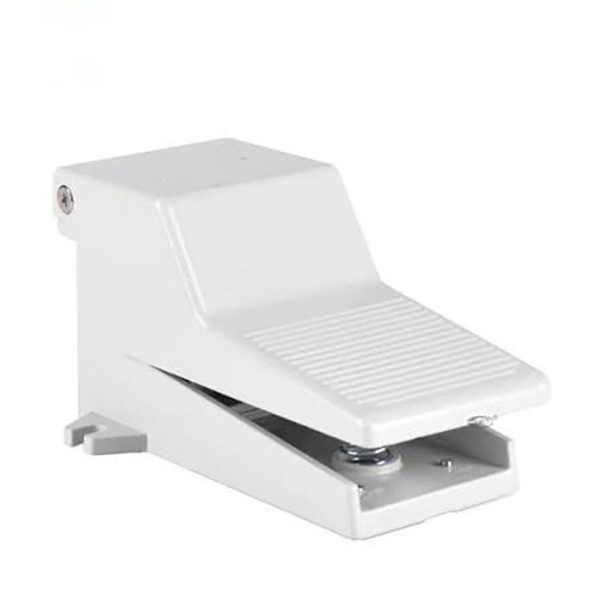

     SOLH 4Fシリーズはプロフェッショナル向けです。5/2ウェイ空気圧フットペダル方向制御弁 AirTAC 4F シリーズ全体と完全な互換性があり、交換可能です。フルダイキャストアルミニウム合金ボディと直動スプリングリセット構造を備えた厚みのある滑り止めフットペダルを採用し、特別に設計されています。複動シリンダの前進・後進制御。全シリーズは、標準セルフリセット、L 機械的セルフロック、G 安全保護カバー、および LG ロック + ガード統合の 4 つの構成可能なタイプをカバーしています。機器のスタートストップや方向切り替え用のソレノイドバルブを手動で置き換えることができ、ツーリング治具、スタンピング、リベット締め、産業用空気圧制御シナリオに広く適用されます。

  1.1コア5/2ウェイエア回路ロジック

     • 空港の定義：P（メインエア入口）、A/B（デュアルワーキングアウトレット）、R1/R2（デュアル独立排気ポート）

     • 通常状態（ペダルを離した状態）: P は空気供給のために B に接続します。 A は排気のために R1 に接続し、シリンダーが後退してリセットされます

     • 動作状態（ペダルを踏んだ状態）: P は空気供給のために A に接続します。 Bは排気のためにR2に接続され、シリンダーが伸びて動作します

     • 非L標準タイプ: ジョグ断続制御のため、足を離すと瞬時にスプリングリバウンドがリセットされます。

     • Lロックタイプ: 1 回押すと位置がロックされ、空気圧が維持されます。もう一度押すとロックが解除され、圧力解放がリセットされます

2. モデルのコーディング規則とサフィックスの定義

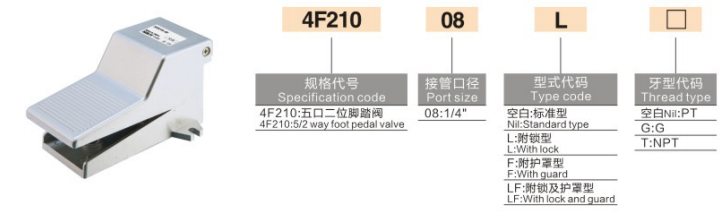

     コーディングロジック: 4F210 - [接続口径] + [機能拡張子] - [ねじの種類]

  2.1 基本型式と接続口径

     • 4F210: ユニバーサル主流 5/2 ウェイフートバルブベースボディ

     • 06：G1/8（PT1/8）ネジポート

     • 08：G1/4（PT1/4）ユニバーサル主流仕様

 2.2 コア機能サフィックス選択ガイド

  2.3 ねじタイプの接尾辞

     • 空白：PTテーパーねじ（標準デフォルト）

     • G：英国規格G平行ねじ

     • T：NPT米国規格テーパーねじ

  モデル例: 4F210-08 | G1/4 標準セルフリセットフットバルブ; 4F210-08LG | G1/4 安全保護カバー付きセルフロックフートバルブ

3. 主要な技術パラメータ

4. 選択の区別: 4F 5/2 ウェイ vs 3F 3/2 ウェイ フットバルブ

5. 構造コアの利点

     • デュアル独立排気設計: 2つの独立した排気穴を備え、シリンダー反転時のスムーズな排気、素早い動作応答性、遅れのない安定した動作を保証します。

     • 滑り止め耐久性の高いペダル: ローラーテクスチャードペダル表面は摩擦を効果的に増加させ、高負荷踏み込み時の滑りを防ぎ、操作の安定性を向上させます。

     • 安定した独立ロック機構：独立したスナップフィットロック構造により、しっかりとした位置決めと軽量なロック解除を実現します。注: 超高周波の連続衝撃作業条件には適していません。

     • オプションの安全保護カバー: カスタムプラスチック防塵ガードは、ワークピースの落下や人員のミスタッチによる偶発的な反転を効果的に回避し、現場での作業の安全性を向上させます。

     • フルアルミニウムの耐久性のある構造: 一体型のダイカストアルミニウム合金ボディは、過酷な産業作業場環境に耐える高硬度、耐衝撃性、長寿命を備えています。

6. 典型的なアプリケーションシナリオ

     • 複動シリンダ手動制御：エア源→4Fフートバルブ→複動シリンダ。セルフリセットタイプにより、押すと伸びる、離すと縮むを実現。ロックタイプなのでクランプ圧力を維持し長時間の位置決めが可能です。

     • 産業用処理装置の制御: スタンピングマシン、リベット打ちマシン、グラインダー治具用のプロフェッショナルな足踏み式方向切り替えにより、手を解放して効率的な加工操作を実現します。

     • オンサイト機器のデバッグ：空気圧回路のデバッグ時に電磁弁を手動フート弁に一時的に交換し、装置の試運転やパラメータ校正に便利です。

一文の要約

     SOLH 4F シリーズは、セルフリセット、セルフロック、および誤操作防止ガードのオプションを備えたフルアルミニウムの 5/2 ウェイ直動式フット ペダル バルブです。デュアルクイックエグゾースト、大流量、完全な AirTAC 互換性を備え、複動シリンダの正逆切り替えおよび機械加工空気圧制御用の標準工業用フットコントロールバルブです。
