4A シリーズ 5/2 および 5/3 方空圧制御バルブ |純空気式方向切換弁

ブランド: SOLH by Richge Technology

1. 製品概要とコア構造

     SOLH 4A シリーズは AirTAC 規格です5/2 ウェイおよび 5/3 ウェイ外部空気圧方向制御弁、とみなされる4V シリーズソレノイドバルブの純粋な空気圧バージョン。電気部品や電磁コイルを一切使用せずに空気信号によって完全に駆動され、本質的に安全な空気圧スイッチング性能を実現します。防爆、非電源、安全インターロック空気圧回路用に設計されており、スプール型構造、信頼性の高いシール、高強度アルミニウム合金ボディを特徴としており、主流の 4V シリーズバルブとの完全な互換性と互換性を実現しています。

  1.1 標準 5 ポート インターフェイスの定義

     • Pポート：主圧縮空気入口ポート

     • A/B 動作ポート：複動シリンダを接続して伸縮を制御するための出力ポート

     • R/S排気ポート: 圧力リリーフ排気ポート、標準マフラーの取り付けに対応

     • ドライブモード：外部空気圧制御、双方向制御ポートからの空気信号入力

     • 構造の特徴：精密なスライドスプール設計、耐久性のあるアルミニウム合金ボディ、安定した長寿命のシール性能

2. 5/2 ウェイ空気圧制御バルブ (基本逆転)

  2.1 シングル空気圧制御 (4A110/210/310/410)

     • 動作原理: バルブを逆転させるために片側の制御ポートに加えられる空気圧。圧力解放後の自動スプリングリセット。

     • 主要な特性: エア遮断を備えたフェイルセーフリセット設計、シンプルな構造、高い動作安定性。

     • 代表的なモデル：4A210-08（G1/8ポート、シングルエアコントロール、5/2ウェイ）

  2.2 ダブルエア制御（4A120/220/320/420）

     • 動作原理: 両側の空気制御ポートを交互に加圧します。リセットスプリングなし、エア遮断後も現在のバルブ位置を維持メモリラッチ機能.

     • 主要な特性：高い位置決め精度、省エネ運転（連続エア供給不要）、安定したエアオフ位置保持。

     • 代表的なモデル：4A220-08（G1/8ポート、ダブルエアコントロール、5/2way）

3. 5/3方二重空気圧制御弁（精密中間制御）

  5/3 ウェイ 4A シリーズ全モデル (4A130/230/330/430) はダブル空気圧制御を採用し、高度な空気圧制御要件を満たす 3 つのプロフェッショナルな中間位置機能を備えています。

     • クローズドセンター（Cタイプ）：中間位置で全ポート全閉。垂直ステーションおよび吊り下げステーションのシリンダーロック、圧力保持、および落下防止保護を実現します。

     • エキゾーストセンター（Eタイプ）：A/B作動ポートは中間位置で排気ポートと連通します。このシステムは圧力を完全に解放し、シリンダーのフリーフローティング、手動デバッグ、および機器の安全保護を可能にします。

     • プレッシャセンター（Pタイプ）: P エア入口は中間位置で A/B ポートの両方に連通します。複動シリンダを単動出力に変換し、同期クランプやフォースバランス制御に適しています。

4. 標準モデルのコーディング規則と共通モデル

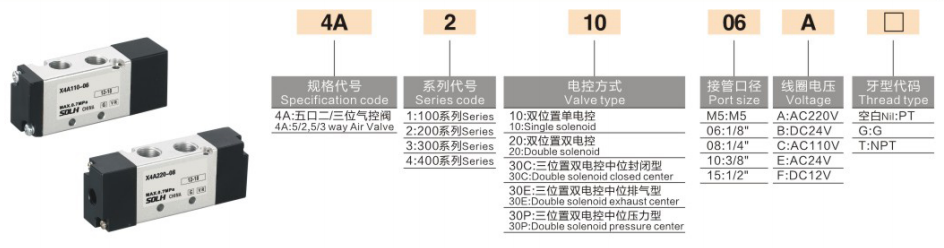

 1. コーディングロジック：4A [サイズコード] [制御・中間機能コード] - [接続口径]

  2.主流の共通モデル

     • 4A210-08：シングル空圧制御、5/2ウェイ、G1/4ポート

     • 4A220-08：ダブルエア制御、5/2ウェイ、G1/4ポート

     • 4A230C-08：ダブルニューマチックコントロール、5/3ウェイクローズドセンター、G1/4ポート

     • 4A310-10: シングル空気圧制御、5/2 ウェイ、G3/8 大流量ポート

5. ユニバーサルコア技術パラメータ (AirTAC 標準)

6. 製品の主な利点

     • 本質防爆性と安全性：電気部品や火花を含まない純粋な空気圧構造。粉塵、湿気、可燃性、爆発性の作業環境に完全に適応し、ゼロリスクの安全な操作を実現します。

     • デュアルコントロールメモリー機能：ダブルエア制御モデルは、エア遮断後もバルブ位置を維持し、連続エア供給なしで長時間の位置決めと圧力保持をサポートし、省エネで安定しています。

     • 多彩な3ポジション中間機能: C/E/P の 3 つの中間モードを装備し、シリンダ ロック、圧力リリーフ フリー フローティング、同期クランプ圧力安定化の要求をカバーします。

     • 100% ユニバーサルな互換性: 4V シリーズ ソレノイド バルブによる一貫した取り付け寸法と流量パラメータにより、電気制御システムを純粋な空気圧システムに直接置き換えたりアップグレードしたりできます。

     • 安定した耐久性のあるパフォーマンス：精密スプール構造により低摩擦抵抗、低始動圧力、優れた気密性と無給油による長寿命を実現。

7. 典型的なアプリケーションシナリオ

     • 複動シリンダ空気圧逆転制御および装置安全インターロックシステム

     • 防爆ゾーン、非電源機器、鉱業、化学および塗装産業の空気圧制御回路

     • エアカットオフリセットまたは長期間の位置保持を必要とする安全空気圧回路

     • ハンドバルブ、機械式制御バルブ、空気圧トラベルバルブで構成される純粋な空気圧ロジックシステム

一文の要約

  SOLH 4A シリーズは、シングル/ダブル エア制御と 3 つの C/E/P 中間機能を備えたユニバーサル 5/2 & 5/3 ウェイ純粋空気圧方向制御バルブです。本質安全防爆と 4V シリーズの互換性のある寸法を特徴としており、防爆、非電気、安全性の高い空気圧制御回路に推奨されるコアコンポーネントです。
