3V シリーズ 3/2 方空圧ソレノイドバルブ |ダイレクトおよびパイロット操作のNC/NOコントロールバルブ

ブランド: SOLH by Richge Technology

1. 製品概要と構造インターフェース

     SOLH 3Vシリーズは標準です3/2ウェイ電気制御方向電磁弁 で利用可能直動式 そしてパイロット操作 構造物。単動シリンダ制御、空圧回路スイッチング、真空システム調整用に特別に設計されており、ノーマル クローズ (NC) とノーマル オープン (NO) の 2 つのコア構成を提供します。耐久性のあるアルミニウム合金ボディ、コンパクトな構造、高速応答、およびオプションのゼロ圧力始動を備えたこの製品は、小型空気圧オートメーション システムの標準ユニバーサル制御バルブとして機能します。

  1.1 標準 3/2 ウェイポートの定義

     • Pポート: メインエア入口

     • 港: 単動空気圧シリンダまたは真空ノズルに接続される作動ポート

     • Rポート: 排気口、騒音低減のためマフラーを設置

  1.2 駆動と構造の分類

     • ドライブモード：電磁直動式・パイロット式オプション

     • シリーズタイプ：直動式（3V1/3V2）。パイロット式（3V100/3V200/3V300）

     • 本体材質：高強度アルミニウム合金、軽量で耐久性があります。

2. 3/2方弁の動作原理

     3V シリーズはシングルコイル制御設計を採用しており、完全に独立した動作ロジックを備えた NC タイプと NO タイプに分かれており、自動リセットシリンダーや真空回路制御に広く使用されています。

  2.1 ノーマルクローズ (NC) – 最も一般的なタイプ

  適用機種：3V110、3V210、3V310

     • パワーオフリセット状態: スプリング リセットにより P 入口ポートが密閉されます。ポート A は排気のためにポート R と連通し、出力圧力はありません。

     • 電源投入時の動作状態: 電磁力によりバルブコアが引っ張られ、スイッチが切り替わります。 P 入口は空気供給用の A 作動ポートに接続します。 R排気ポートは全閉です。

  2.2 ノーマルオープン(NO)タイプ

  適用機種：3V120、3V220、3V320

     • パワーオフリセット状態: P 入口は A 作動ポートと連通し、継続的に空気を供給します。 R排気ポートは閉じています。

     • 電源投入時の動作状態：P入口ポートは密閉されています。作動ポートは圧力解放と排気のために R ポートと連通します。

3. シリーズ分類と仕様パラメータ

  3.1 直動シリーズ (3V1 / 3V2) – ゼロ圧力始動

  コアアドバンテージ：0MPaゼロ圧起動対応、超高速応答（＜0.05秒）、低圧および真空作業条件でも安定した性能を発揮します。

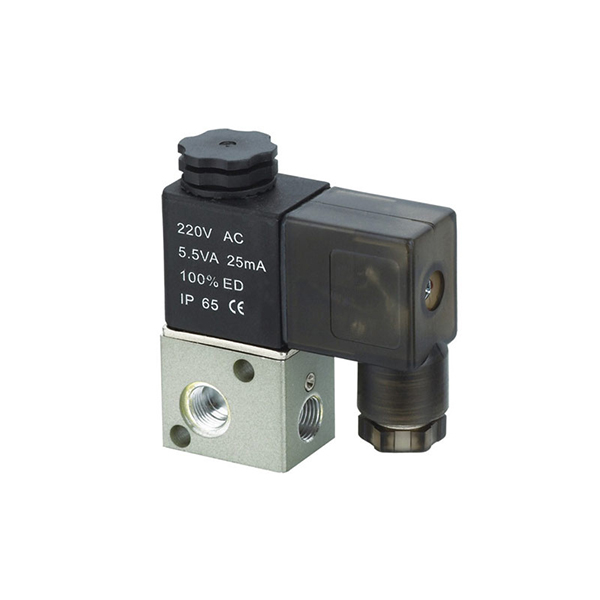

  • 3V1マイクロシリーズ

￮ 接続口径：M5、G1/8（06）

￮ 流路面積: 10.2 mm² (CV=0.6)

￮ 代表的なモデル: 3V1-06、3V1-M5

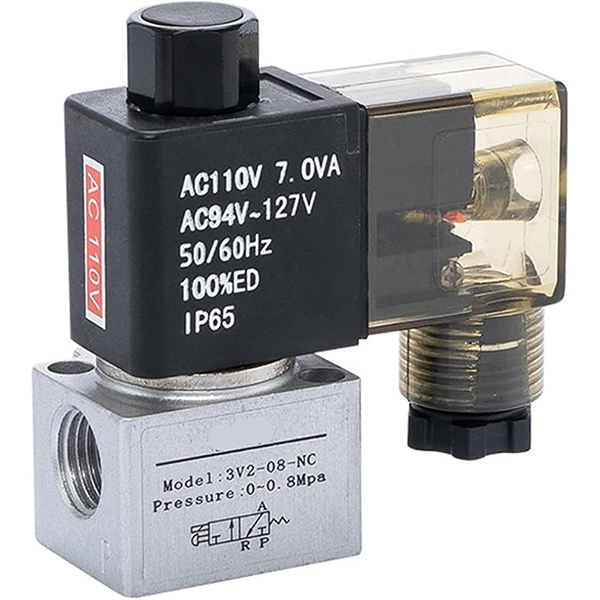

  • 3V2ミニシリーズ

￮ 接続口径：G1/8（06）、G1/4（08）

￮ 流路面積: 17.0 mm² (CV=1.0)

  3.2 パイロット式シリーズ (3V100 / 3V200 / 3V300) – 大流量

  コアアドバンテージ: 流量が大きく、消費電力が低い。安定したスイッチングのために最小起動圧力が必要であり、標準圧力の空気圧回路に適しています。

  • 3V100シリーズ：接続口径M5、G1/8（06）

  • 3V200ユニバーサルシリーズ

￮ 接続口径：G1/4（08）

￮ 流路面積: 17.0 mm² (CV=1.0)

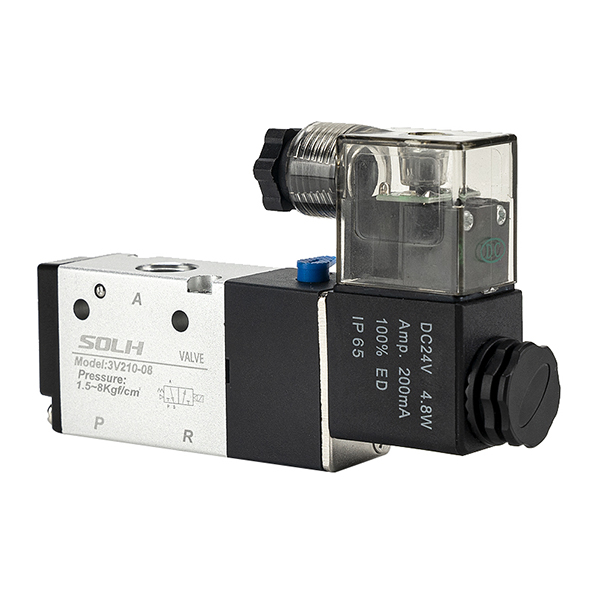

￮ 代表的なモデル: 3V210-08

  • 3V300 大流量シリーズ

￮ 接続口径：G3/8(10)

￮ 流路面積: 28.0 mm² (CV=1.65)

4. 完全なモデルコーディングルールと順序例

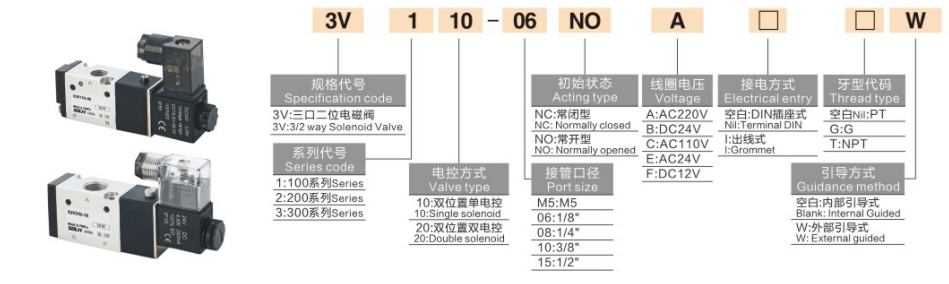

  1. コーディングロジック：3V [シリーズコード] [機能コード] - [接続口径] [電圧コード] [配線コード]

 2. 標準注文例

     • 3V210-08-B：3/2ウェイ、NCタイプ、G1/4ポート、DC24V、DINソケット接続

     • 3V1-06-A：3/2ウェイ、NCタイプ、G1/8ポート、AC220V

5. 主要な技術パラメータ

6. 製品の主な利点

     • 専用3/2ウェイデザイン: クランプ、ジャッキ、リセット空圧実行専用のスプリングリターン単動シリンダと完全に適合します。

     • デュアル作業モード: オプションのノーマルクローズ (電源オフリセット) タイプとノーマルオープン (電源オフ動作) タイプがあり、多様なプロセスロジックに適応します。

     • デュアルドライブオプション: 直動式は真空/低圧シナリオのゼロ圧力起動をサポートします。パイロット式なので大流量、低電力で安定運転を実現します。

     • コンパクト&耐久性: ミニ一体構造、優れたシール性能、長寿命、無潤滑設計。

     • 柔軟な電気構成：複数の電圧仕様（AC220V/110V/24V、DC24V/12V）とデュアル配線モードにより、グローバルなマッチング要求に対応します。

     • 高い互換性: 3A 空圧コントロールバルブおよび 3L ハンドプルバルブと同じ取り付けサイズで、直接交換およびアップグレードをサポートします。

7. 典型的なアプリケーションシナリオ

     • 単動シリンダの自動制御（クランプ、ジャッキ、スプリングリセット機構）

     • 真空発生器と真空吸引ノズルの系統切替（直動式は負圧制御対応）

     • 空圧回路ON-OFF制御、設備安全インターロック、小型アクチュエータジョグ動作

     • 標準の空気圧システムの 3A エア制御バルブおよび 3L 手動バルブを直接置き換えます。

一文の要約

     SOLH 3V シリーズは、NC/NO デュアル モードおよびダイレクト/パイロット デュアル ドライブ構造を備えた標準 3/2 方向電磁方向弁で、単動シリンダ ドライブおよび真空回路制御に専門的に適用され、小型空圧オートメーション システムの中核制御コンポーネントとして機能します。
