2V シリーズ 2/2 方黄銅流体ソレノイドバルブ |直動式およびパイロット式

ブランド: SOLH by Richge Technology

1. 製品概要とコア分類

     SOLH 2Vシリーズはプロフェッショナル向けです。2/2方流体電磁弁 空気、水、油の汎用流体制御用に設計されています。これは 2 つの主要な構造タイプに分かれています。2V025 直動形 そして2V130/2V250ダイヤフラムパイロット式。高品質の真鍮製バルブ本体と高級シール材を採用したこのシリーズは、ゼロ圧力始動オプション、大流量、高速応答、幅広い媒体互換性を備えています。自動水回路、エアパイプライン、真空システム、潤滑装置などの主流の汎用流体制御弁として機能します。

2. 完全なモデルコーディングルール

 1. フルコーディングロジック：2V - オリフィス径 - ねじポート - 結線種類 - 電圧

 2. 標準注文例

     • 2V025-08-DC24V： φ2.5mmオリフィス、G1/4ネジ、標準DINソケット、DC24V

     • 2V130-15W-AC220V： φ13mmオリフィス、G1/2ネジ、リード線取出口、AC220V

3. 2 つのコア構造タイプと選択ガイドライン

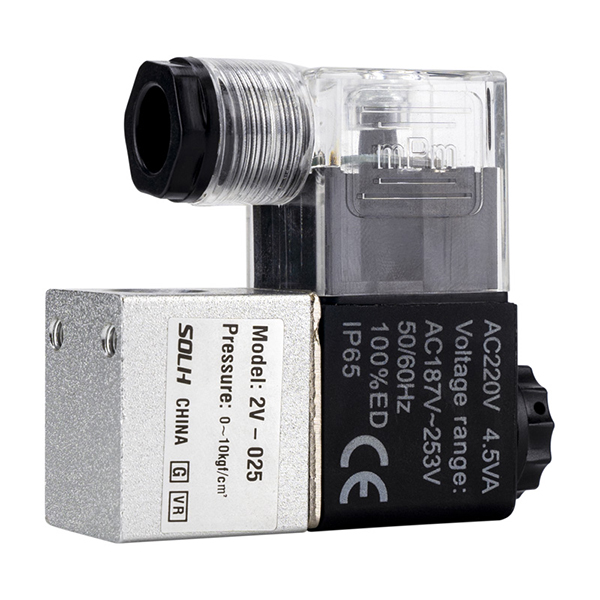

  3.1 2V025 直動式 |ゼロ圧力スタート

    主な利点: 0MPa のゼロ圧力でも完全に動作可能

     • 動作原理：電磁コイルが鉄心を直接引っ張って弁ポートを開き、中圧補助なしで差圧ゼロのフル開閉制御を実現します。

     • オリフィスとフロー： φ2.5mmオリフィス、CV値＝0.23

     • ポート仕様：G1/8（06）、G1/4（08）

     • 圧力範囲：0～1.0MPa、ゼロ圧始動対応

     • シール材：標準的なVITONフッ素ゴム、耐油、耐水、弱酸腐食に優れています。

     • 本体材質：コンパクトな高精度真鍮製バルブボディ

     • 該当するシナリオ: 小流量流体制御、ゼロ/低圧スタートストップ、真空回路スイッチ、小型水冷およびスプレーシステム

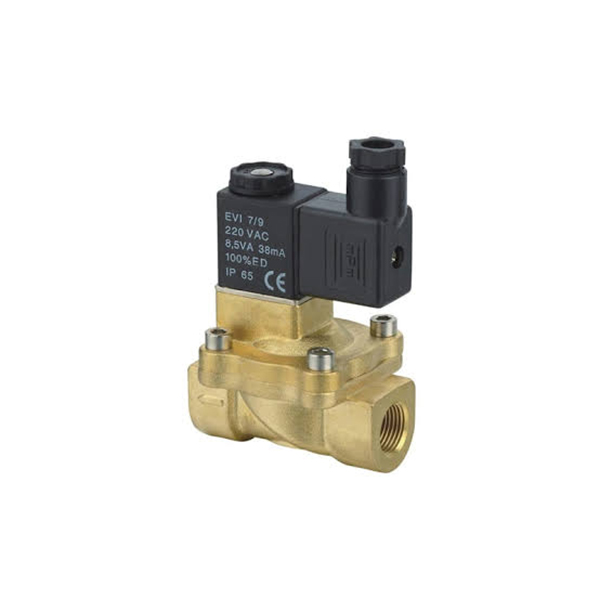

  3.2 2V130 / 2V250 ダイヤフラムパイロット式 |差圧スタート

    主な特長: 大流量、低消費電力、最小限の圧力差で済みます。

     • 動作原理：パイロット穴による圧力リリーフにより、中圧がダイヤフラムを押し開いてバルブが開きます。最小起動圧力差：0.05MPa（0.5bar）、ゼロ圧力では開くことができません。

     • 2V130仕様： φ13mmオリフィス、CV=6.2;ポート: G3/8 (10)、G1/2 (15)

     • 2V250仕様： φ25mmオリフィス、CV=13;ポート: G3/4 (20)、G1 インチ (25)

     • 圧力範囲：0.05～1.0MPa

     • シール材：NBRニトリルゴム、純水および圧縮空気媒体に最適

     • ボディ＆コイル: 厚みのある耐久性のある真鍮ボディ、低電力の高安定性コイルとマッチ

     • 該当するシナリオ：大流量水回路、エアコンプレッサー取水、ボイラー給水、主気液配管の開閉制御

4. 統一された一般的な技術パラメータ

5. 2V シリーズと 2P シリーズの比較 |ミス防止セレクションガイド

選択式

     ゼロ圧力オンオフ要求 → 2V025 / 2P を選択します。水圧で大流量 → 2V130 / 2V250をお選びください。狭いスペースで低コスト → 2P樹脂バルブを選択

6. 典型的なアプリケーションシナリオ

  6.1 2V025 アプリケーション

     • 真空発生器エア源ON-OFF制御

     • 小型機器冷却水回路

     • 自動噴霧・マイクロ給水システム

     • 精密小流量流体切替装置

  6.2 2V130 / 2V250 アプリケーション

     • チラーおよび工業用冷却水システム

     • エアコンプレッサー取水制御

     • ボイラー自動給水装置

     • 集中給気主管路スイッチ

     • 大流量工業用水・ガス循環制御

7. 対応するサポートアクセサリ

     • フロントエアソース処理: AWシリーズ空気圧調整フィルターと組み合わせて、空気源とフィルターの不純物を安定させます。

     • 真空回路のマッチング: ZUシリーズ真空発生器と連携して確実な空気源遮断を実現

     • パイプライン接続: KQ2 クイックコネクト雄ねじストレート継手に適合し、迅速かつ漏れのない配管取り付けを実現します。

一文の要約

     SOLH 2V シリーズ 2/2 方向真鍮ソレノイド バルブは、ゼロ圧力直動式および大流量パイロット操作式タイプをカバーしており、水/空気/油の汎用互換性、高速応答、IP65 保護を特徴としており、さまざまな産業オートメーション システムにコスト効率が高く安定した流体オンオフ ソリューションを提供します。
