2Pシリーズ流体電磁弁 | 2/2ウェイ

SOLH 2P シリーズミニ 2/2 ウェイ直動常閉電磁弁は、高強度 PA66 ナイロンエンジニアリングプラスチックバルブボディを採用しており、圧縮空気、清水、低粘度潤滑油の低コスト小流量自動切り替え用に特別に設計されています。本格的なゼロ圧力始動性能を備え、圧力差 0MPa で正常に開き、パイロット式電磁弁の圧力依存性を効果的に解消します。このシリーズは成熟した直接電磁駆動構造を採用しています。電源オフ状態では、内蔵のリセットスプリングがバルブコアをしっかりと圧縮して全閉状態を維持します。通電されると、電磁引力によりバルブコアが急速に上昇してパイプラインが導通し、スイッチング動作全体が 0.05 秒以内に完了する超高速応答です。標準構成では、油、水、軽度の腐食性媒体に対する優れた耐性を備えた耐摩耗性 VITON フッ素ゴムシールを使用しています。使用条件に応じてNBRニトリルゴムパッキンをオプションで交換可能です。コイルはクラスB絶縁による防塵・防水保護等級IP65に達しており、湿気の多い作業場環境でも安定した連続運転が可能です。固定φ2.5mmフローオリフィスと0.23のCV値により、2つの主流ネジ仕様G1/8およびG1/4が利用可能で、標準DINソケット、フライングリード、インジケータライトソケットを含む多様な配線オプションと組み合わせて、世界的なマッチング要求を満たすユニバーサルAC/DC電圧オプションと組み合わせられます。軽量でコンパクトな外形は、コンパクトな機器モジュール内への設置に適しています。これは、真空発生器の空気源制御、小型シリンダーの空気供給切り替え、機器のマイクロ冷却水ループ、自動スプレー、エアコンプレッサーの自動排水および小型加湿システムで広く使用されており、真鍮製 2V シリーズバルブに代わるコスト効率の高い小型流体制御として機能します。

お問い合わせを送信

製品説明

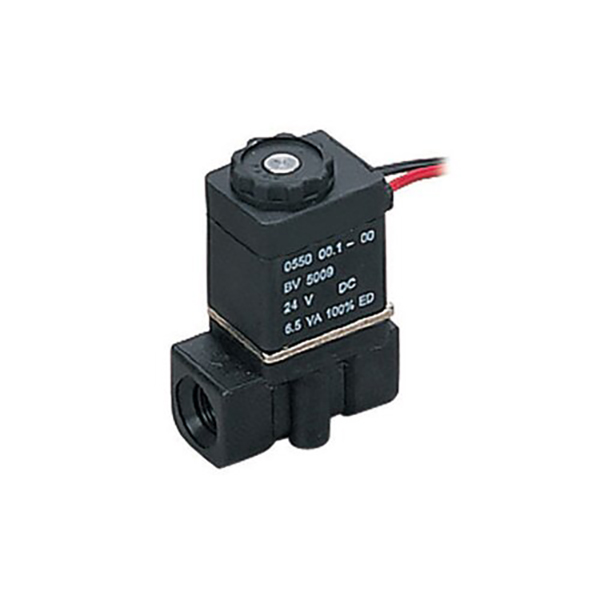

2Pシリーズ 2/2方直動式流体制御弁 |プラスチックミニソレノイドバルブ

ブランド: SOLH by Richge Technology

1. 製品の定義と動作原理

SOLH 2Pシリーズは、2/2方直動常閉ミニ流体電磁弁 高強度エンジニアリングプラスチック製。サポートします差圧ゼロ始動（0MPa動作可能） 圧縮空気、水、希薄油のオンオフ制御用に設計されています。自動水回路、空気圧回路、真空ループに広く適用されており、コンパクトなサイズ、高速応答、優れた媒体互換性を特徴としており、経済的で信頼性の高い小型流体制御ソリューションとして機能します。

1.1 基本的な動作原理

• 電源オフ常閉 (NC) 状態: スプリングがバルブコアを押して流路を完全に遮断し、媒体の流れをすべて遮断します。

• 電源投入時の開放状態：電磁力によりバルブコアが上方に持ち上げられ、流路が開き媒体が循環します。

• 自動リセット：電源遮断後はスプリングにより瞬時にバルブが復帰し閉止するため、安全で安定した遮断性能が得られます。

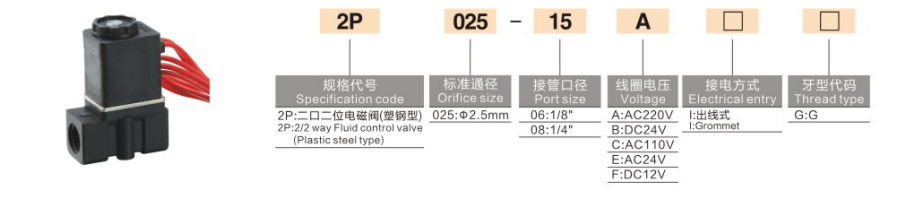

2. 完全なモデルコーディングルールと注文例

1. フルコーディングロジック: 2P025 - ネジポート - 配線接尾語 - 電圧

コードセグメント	詳細な定義
2P	2・2方直動流体電磁弁シリーズ（樹脂ボディ）
025	固定オリフィス仕様：φ2.5mm、CV値＝0.23（フルシリーズシングルユニバーサル仕様）
06 / 08	G型ストレートネジポート：06=G1/8; 08=G1/4
配線接尾語	空白 = 標準 DIN ソケット。 W=ワイヤーリード出口; LD=表示灯付ソケット（LD1白色光）
電圧	DC12V / DC24V; AC24V / AC110V / AC220V

2. 標準注文例

2P025-08W-DC24V：G1/4ネジポート、リード線取出口、DC24V、ノーマルクローズ2方ミニ流体バルブ

3. 主要な技術パラメータ

パラメータ項目	仕様
アクションの種類	直動形ノーマルクローズ（NC）（NOタイプはありません）
オリフィスと流量係数	φ2.5mm、CV=0.23
ポートネジ	G1/8 (06)、G1/4 (08)
対象メディア	圧縮空気、清水、冷水、潤滑油、ガス（粘度≦20CST）
使用圧力範囲	0～0.7MPa (0~7bar)、ゼロ圧力スタート可能
耐圧力	1.05MPa
本体材質	PA66 ナイロン66エンジニアリングプラスチック
シール材	標準 VITON フッ素ゴム (耐油・耐水性)。オプションのNBRニトリルゴム
使用温度	-5℃～+80℃
コイル消費電力	AC ≈ 7VA、DC ≈ 5W; B種絶縁
保護等級	IP65
応答時間	励磁＆スイッチ動作＜ 0.05秒、超高速オンオフ

4. 製品コアの利点

• ゼロ圧力始動：0MPaのゼロ圧力でも完全に作動し、差圧が必要なパイロット弁の起動限界を完全に解決します。

• ミニ軽量設計：設置面積が小さいコンパクトなプラスチックボディで、狭い設置スペースや統合されたモジュールアセンブリに最適です。

• 優れた耐食性：標準の VITON フッ素ゴムシーリングは優れた耐水性、耐油性、耐腐食性を実現し、純水、エアコンプレッサーの排水、冷却水回路のシナリオに適応します。

• 高い環境適応性：コイル保護等級IP65、防塵・防水性があり、湿気の多い作業環境でも安定した動作が可能です。

5. 典型的なアプリケーションシナリオ

5.1 空気圧制御シナリオ

• 真空発生器のエア源ON-OFF制御

• 小型空気圧シリンダ用エア源スイッチ

5.2 流体制御シナリオ

• 小型水冷回路と自動噴霧装置

• 浄水装置とエアコンプレッサー自動排水装置

5.3 産業機器のマッチング

• 食品機械、小型射出成形機の水回路

• 自動加湿およびマイクロ流体制御システム

6. 2P シリーズと 2V シリーズの比較 |プロフェッショナル選択ガイド

モデル	構造タイプ	バルブ本体	始動圧力	流量能力
2P025	ミニ直動式	ナイロンプラスチック	0MPa ゼロ圧力	小流量（φ2.5mm）
2V025/130	直接/パイロット操作	真鍮金属	パイロット式差圧≧0.05MPa	中・大流量
