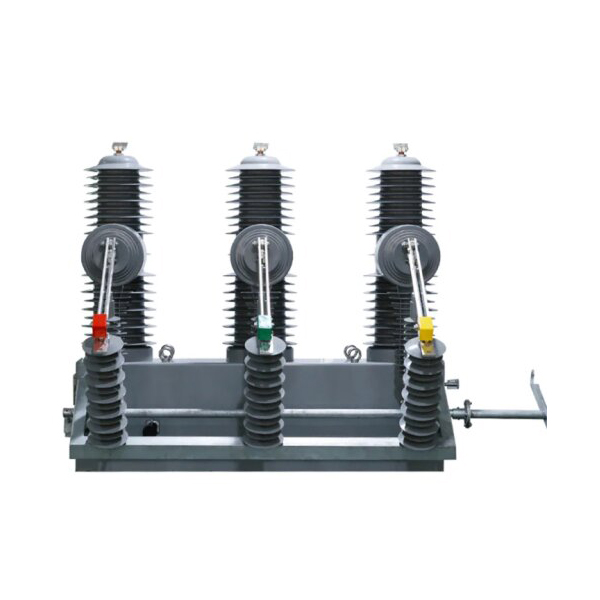

ZW32-40.5KV屋外ポールマウントされた真空回路ブレーカー35kVオートリクロッサー

Model:ZW32-40.5

ZW32-40.5シリーズの屋外高電圧真空回路ブレーカーは、荷重電流、過負荷電流、短絡電流を分離および結合する手段として、AC 50Hzと定格電圧を備えた3フェーズパワーシステムで3相電力システムで使用されます。 ZW32-40.5屋外高電圧真空回路ブレーカーは、積分されたシールされたポールと高解放性動作メカニズムのユニークな設計を採用しています。デバイスは、主に荷重電流、過負荷電流、短絡電流を伴うサブコンビネーションとして、中電圧オーバーヘッドパワーGirdで使用されます。

お問い合わせを送信

製品説明

ZW32-40.5シリーズの屋外高電圧真空回路ブレーカーは、荷重電流、過負荷電流、短絡電流を分離および結合する手段として、AC 50Hzと定格電圧を備えた3フェーズパワーシステムで3相電力システムで使用されます。回路ブレーカーには、電流特性を識別し、電力ソースとして複数の自動閉鎖された自己提供のPTを実現して、電圧と電流信号出力を備えたインテリジェント回路ブレーカーになり、制御できます。電子PTによって、電力を提供し、過電流の遅延、イングラッシュ電流遅延、短絡クイックブレイク3段階の複合保護を完了することができます。

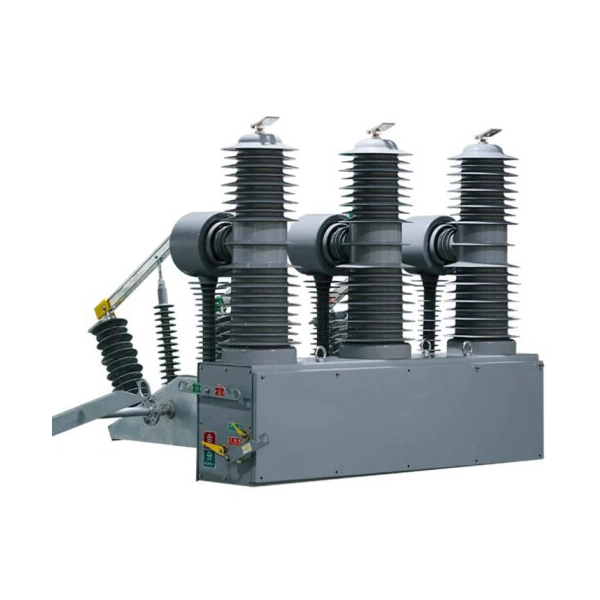

ZW32-40.5屋外高電圧真空回路ブレーカーは、主に統合されたシールされたポール、電流変圧器、OperationGメカニズム、ボックスボディで構成されています。このタイプの回路ブレーカーは小型化されており、そのシェルは高品質のスチールボックスで作られています。電流トラスフォーマーは、ユーザーのニーズに応じて選択できます。 ZW32-40.5屋外高電圧真空回路ブレーカーと一致するインテリジェントコントロールの組み合わせ。スイッチのオフ操作はローカルで実現できます。また、通信インターフェイスを介してリモートコントロールによって動作することもできます。

特徴

（1）ZW32-40.5柱タイプのZW32-40.5一連の製品、メカニズムボックスにマウントされた3相の共通、変曲アームを通るラップタールームの動的端、接続されたメカニズムの出力シャフトの断熱タイロッド。回路ブレーカーに接続されたメカニズムと接続ロッドは、防水ボックスにあります。回路ブレーカーの透過メカニズムは、コネクティングロッドと松葉杖の腕で構成されており、ラプタチャンバーの動的端は、松葉杖アーム、断熱されたタイロッド、コネクティングロッド、動作メカニズムを介して動作メカニズムの出力シャフトに接続されています。出力シャフトの回転は、分割および終了アクションを実行するためにアーク消滅チャンバーの動的接触を実現するために駆動されます。

（2）ZW32-40.5シリーズ製品には電流トランスが装備されており、各フェーズは4つの巻線を摂取できます。そのうち2つは測定に使用され、2つは保護に使用できます。顧客のニーズに応じて、100：5、200：5、400：5、800：5、1000：5、1600：5電流トランスを取り付けることができます。

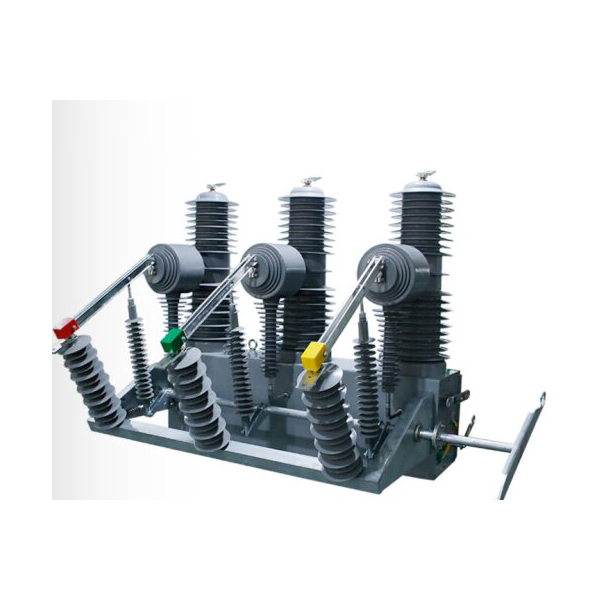

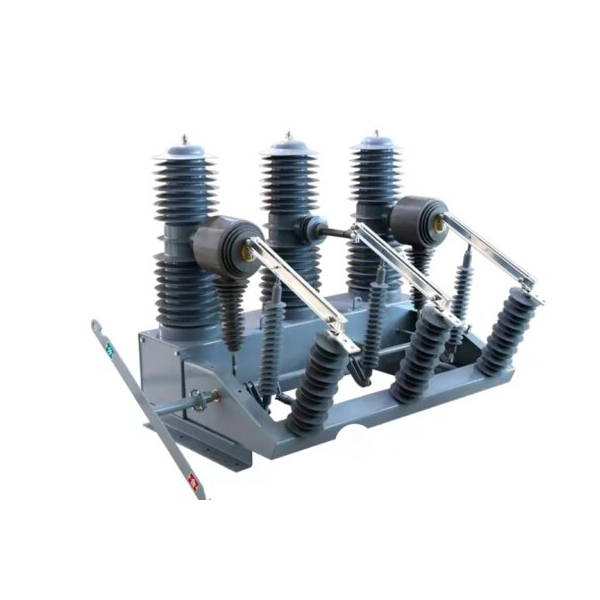

（3）回路ブレーカーの側面に切断されたスイッチを追加して、屋外の高電圧真空回路ブレーカーと屋外の高電圧切断スイッチの組み合わせアプライアンスを形成することができます。
