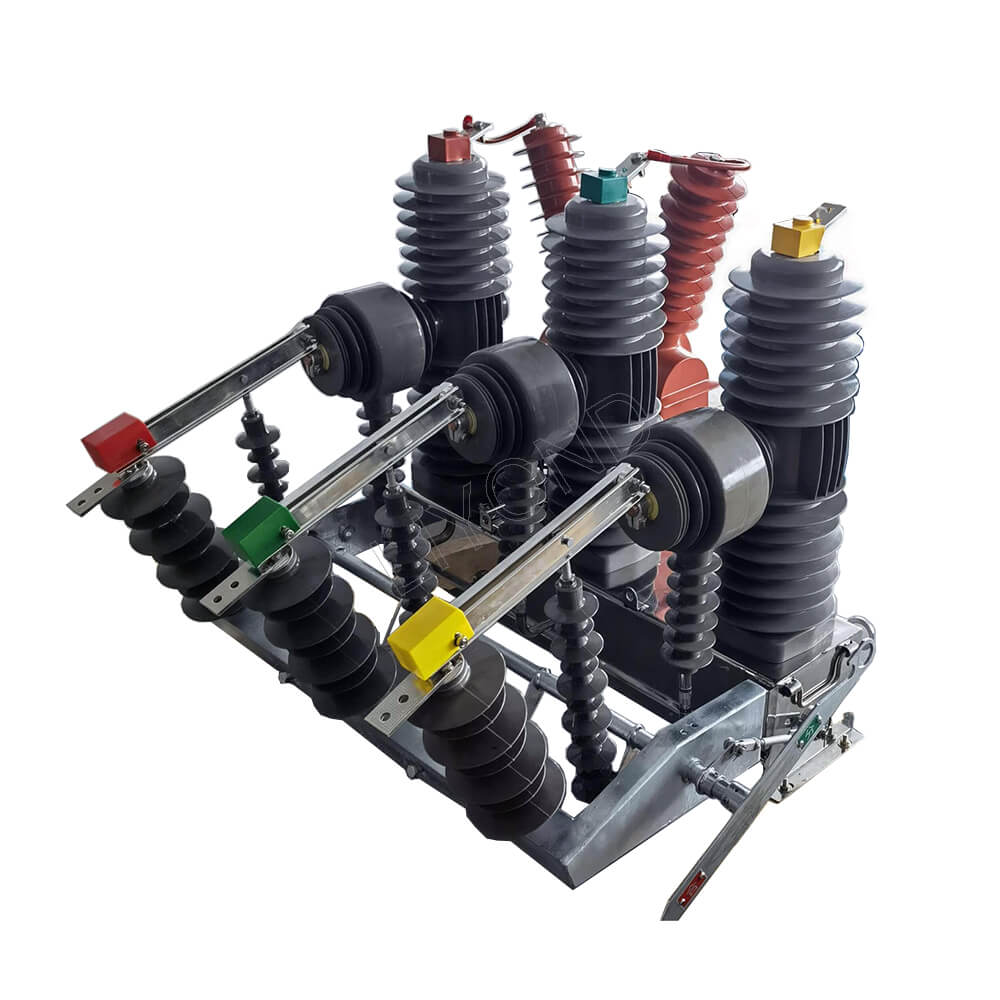

24kV屋外ハイボルテージインテリジェントな3相ポールマウント真空回路ブレーカーオートリクローザー

Model:ZW32-24

ZW32-24屋外AC高電圧真空回路ブレーカー（以下、サーキットブレーカーと呼ばれる）は、24kV、50Hzの3相AC屋外式配電装置の定格電圧です。この製品は、外国の高度な技術を吸収しています。乾燥した国内原材料と工場アートに基づいて、中国の国家状況に適した24kVの屋外ハイボルテージスイッチャーが成功裏に開発されました。同様の国際製品と比較して、小型化、メンテナンスフリー、知的化の特徴があります。同時に、この製品には周囲の環境に汚染がなく、環境保護製品です。サーキットブレーカーは、GB1984-2003高電圧AC回路ブレーカー、DL T402-2007高電圧AC回路ブレーカーを注文するための技術条件、および12kV〜40.5kV高電圧掃除機回路ブレーカーを注文するための技術条件などの技術基準に準拠しています。

お問い合わせを送信

製品説明

ZW32-24シリーズ屋外高電圧真空ブレーカーは、AC 50Hz、定格電圧24kVの3相電力システムで使用され、閉じ/破壊荷重電流、過電流、短絡電流を破壊します。ブレーカーは、リクルドコントローラーを装備し、IDの壊れた電流特性を破り、複数の自動リクロッティングまたは障害分離を実現できます。自己提供された電源として、電圧と電流のシグナ出力でコントローラーを制御できるスマートサーキットブレーカーになります。電子PTは電源を提供し、過電流遅延イングラッシュ電流遅延、および短絡およびクイックブレイクの3段階の複合保護を完了できます。

スプリング動作メカニズムを装備することができます。スプリング動作メカニズムには、荷重電流の破壊や閉鎖電流、過負荷電流、短絡電流などの基本的な機能があります。 ZW32-24シリーズの基本的なタイプです。回路ブレーカーと分離スイッチを組み合わせて、「組み合わせた回路ブレーカー」（以下、「組み合わせ回路ブレーカー」と呼ばれる）を明確な破壊と形成できます。隔離スイッチでは、ユーザーは雨、雪、砂、汚染防止、腐食の特性を持つシリコンゴム断熱シースを使用することを選択でき、分離スイッチの凍結と酸化を効果的に回避できます。

サーキットブレーカーは稲妻の控えめで均等にすることができ、稲妻の延滞は、ユーザーの要件に応じて、着信ラインと発信ラインの任意の側に設置できます。

回路ブレーカーには、逃げるフローと過電流壊れの機能を備えたインラッシュ電流コントローラーを装備できます。回路ブレーカーには、2〜3の測定または測定トランスを装備できます。

リクローザーコントローラーは、リクローザータイプのインテリジェントサーキットブレーカーとして構成できます。基本的なタイプとリクルスコントローラーは、アクセスしやすい電源の機会に適しています。 PTタイプと偶然のコントローラーは、電源がない場合に適しています。インテリジェントサーキットブレーカーは、放射タイプの電源とリングネットワーク電源システムに適しています。システムが過渡断層を排除し、自動的に電源を回復し、分布ネットワーク自動化を実現するための断層を自動的に回復します。

ZW32-24屋外AC高電圧真空回路ブレーカー（以下、サーキットブレーカーと呼ばれる）は、24kV、50Hzの3相AC屋外式配電装置の定格電圧です。主に、電力システムの負荷電流、過負荷電流、および短絡電流を開閉するために使用されます。電流および短絡電流の過負荷。保護および制御の目的で流通システムの変電所や産業および鉱業企業に適しているため、農村部のグリッドと頻繁な運用の場所に適しています。

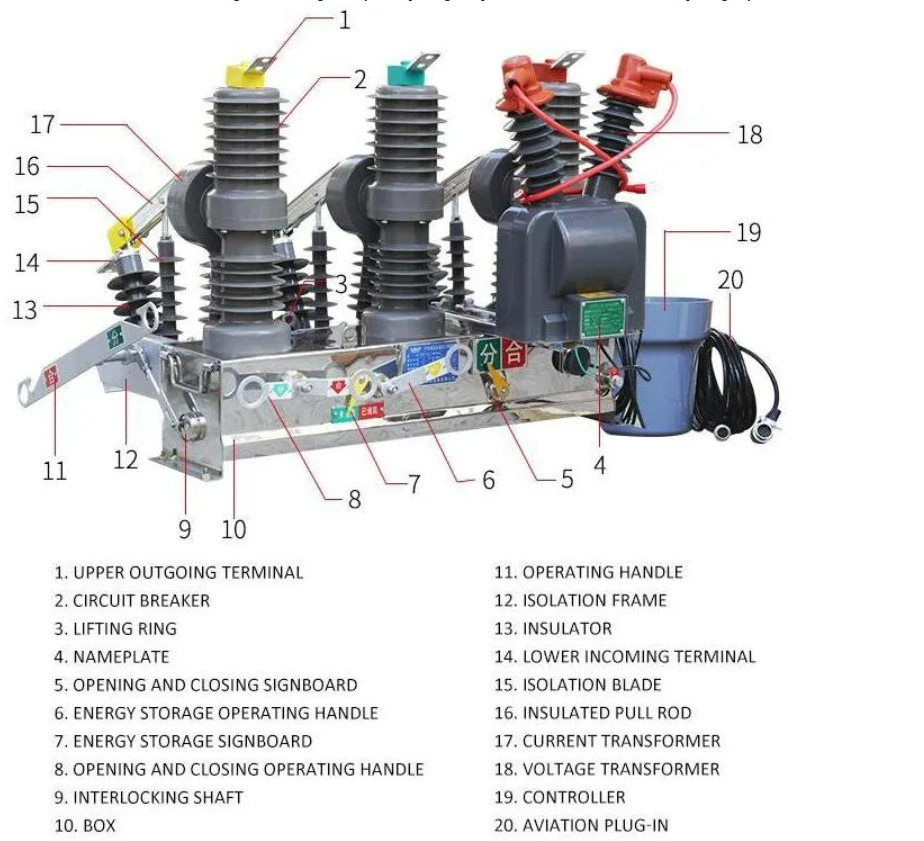

製品構造機能

1.シェルは、高品質のステンレス鋼または普通の鋼板で作られており、ダクロメットアンチラスト治療プロセスの後にUV耐性ワニスを噴霧します。この製品には、優れた摩擦摩擦、抗塩霧、その他の環境特性があります。

2。APG固定断熱ポールは、シリコンゴム（断熱材および緩衝剤として）でカプセル化され、少量、優れた凝縮性パフォーマンス、長時間の作業寿命、信頼性の高いパフォーマンスを備えています。

3.動作メカニズムは、スプリング動作メカニズムであり、マニュアルまたは電気です。必要に応じて、リモートコントロールの動作デバイスとイングラッシュ電流を閉じることを避けるためのデバイスを追加できます。外部電源の必要な電力は70W以下であり、バックアップ電源を装備しやすいです。ユニークなデザインを備えたバッファデバイスは、優れた性能、小さなリバウンド、低ノイズを備えています。

4.アーク消滅チャンバーは、溶接の品質、安定性、信頼性、空気漏れ率が低い、電気めっきなしで特別なステンレス鋼のろう付け技術を採用しています。特別なセラミックメタレーション式と高度なセラミックメタレーションプロセスは、製造プロセスで製品の空気の締め付けを確保するために使用され、引張強度は130MPaの完全な一次シーリングです。

5.電流トランスは、エポキシ樹脂とシリコンゴムの高品質の磁気導電性材料と複合断熱材で作られています。それは、大容量、高い動的熱安定性、高精度レベル、メンテナンスフリー、および高い信頼性の利点を持っています。

特徴

1.サーキットブレーカーは、パフォーマンスを破壊する特性、安定性と信頼性、燃焼と爆発の危険性、メンテナンスのない、軽量、軽量、長いサービス寿命を備えた3相柱構造を採用しています。

2。サーキットブレーカーは、密閉性の優れた性能を備えた完全に囲まれた構造を採用しています。これは、水分防止および防止のパフォーマンスを改善するのに役立ち、特に激しい寒さまたは湿度の高い領域での使用に適しています。

3.三相柱と電流変圧器は、輸入された屋外エポキシ樹脂固形物によって断熱されます。これらは、高温および低温抵抗、紫外線耐性、老化抵抗の特性を持っています。

4.動作メカニズムは、開閉のためのエネルギー消費量が少ない小型化されたポップアップ動作メカニズムを採用しています。メカニズム伝送は、開閉部と閉じた部品が少なく、信頼性が高く、直接伝送モードを採用しています。動作メカニズムは、メカニズムの腐食の問題を解決し、メカニズムの信頼性を向上させる密閉メカニズムボックスにあります。

5.回路ブレーカーの開閉操作は、手動または電気的、またはリモートで操作できます。コントローラーと一致させて、配電自動化を実現することができ、リクロッサーコントローラーと組み合わせてリクローザーを形成することもできます。

6.回路ブレーカーには、自動過電流トリップ保護のために2相または3相CTを装備し、情報分析用のインテリジェント制御を装備できます。。

7.回路ブレーカーには、分離スイッチと3相のリンケージを装備できます。分離スイッチがオフ状態にある場合、明らかに目に見える骨折があり、回路ブレーカーボディとの反ミスタンのインターロックがあります。簡単で安全なメンテナンスのために、Surge Arrester Post Issulatorに接続できます。
