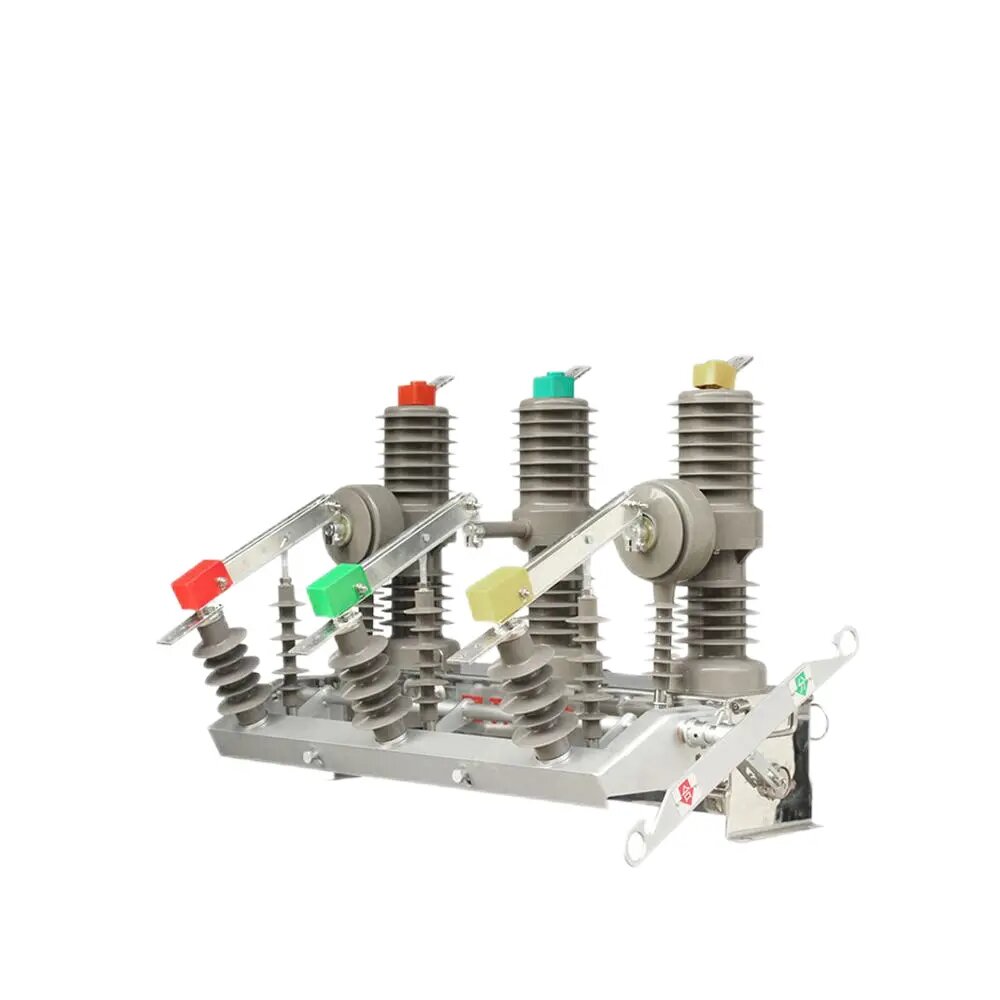

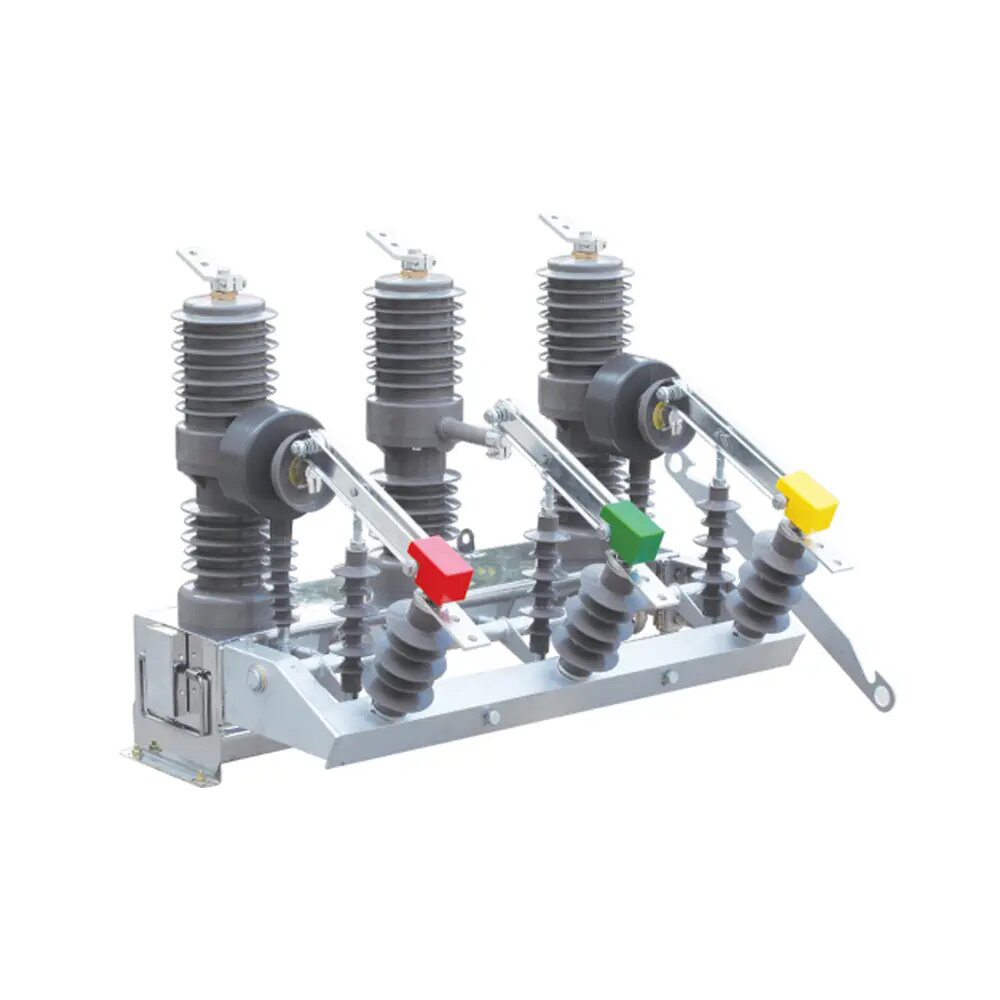

ZW32-12コントローラーオートリクローザーを備えた屋外真空回路ブレーカー

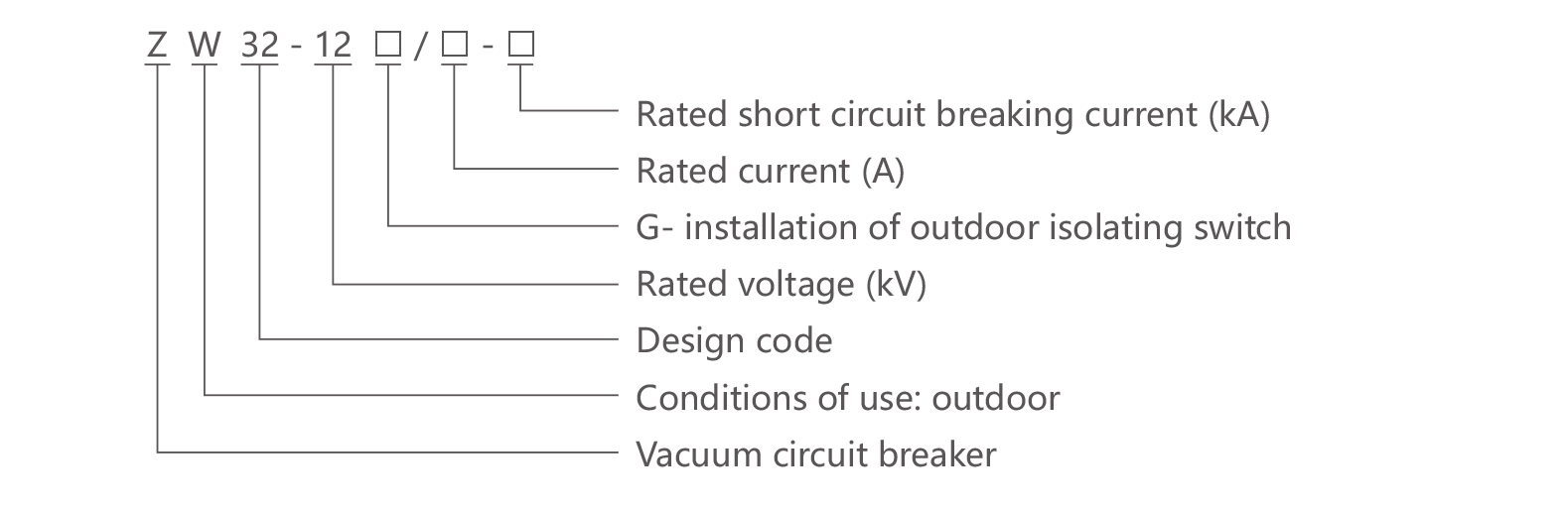

Model:ZW32-12

ZW32-12（FDGM）シリーズ屋外高電圧真空回路ブレーカー（以下「サーキットブレーカー」と呼ばれる）は、12kVと3フェーズAC 50Hzの定格電圧を備えた屋外配信スイッチギアです。回路ブレーカーは、主に負荷電流、過負荷電流、および電力線の短絡電流を破壊および閉じるために使用されます。過負荷保護機能と短絡保護機能があり、制御と測定の要件を満たし、リモートコントロールと監視機能を達成することもできます。それらは、電源、産業、鉱業の企業流通システムで、制御および運用の目的として広く使用されており、特に頻繁な操作を必要とする場所に適しています。サーキットブレーカーは、GB1984-2003、DL/T402-2007、IEC60056などの技術的基準に準拠しています。これは、荷重電流とDlosingの頻繁な動作を備えた農村部の電力網でも使用されます。変電所および産業および鉱業の企業変電所システムの保護と制御、および農村部の電力網が頻繁に動作する場所に適しています。

お問い合わせを送信

製品説明

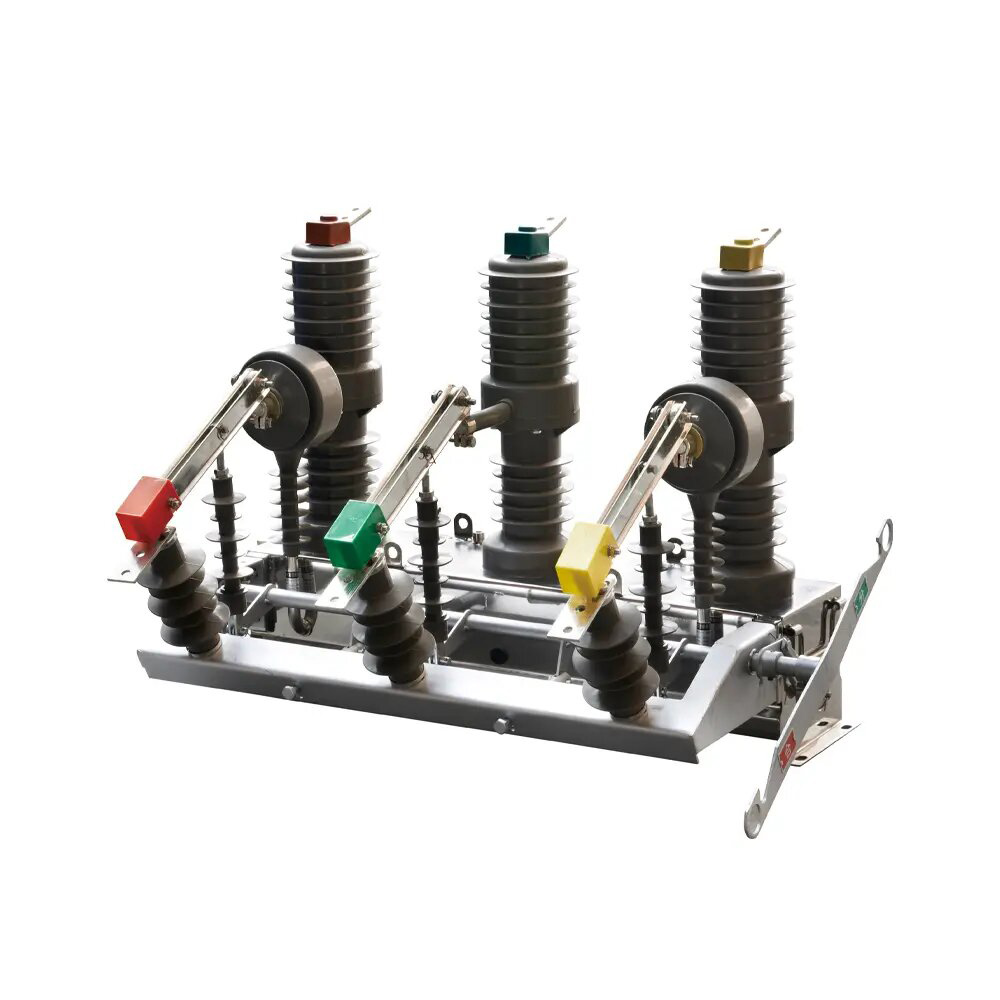

ZW32-12屋外真空回路ブレーカー（以下、サーキットブレーカーと呼ばれる）は、12kVと3相AC 50Hzの定格電圧を備えた屋外式配電装置です。これは、主に、電力システムの負荷電流、過負荷電流、および短絡電流を破壊して閉じるために使用されます。変電所および産業および鉱業の企業変電所システムの保護と制御、および農村部の電力網が頻繁に動作する場所に適しています。

ZW32-12シリーズ屋外AC高電圧真空回路ブレーカーは、GB 1984「AC高電圧回路ブレーカー」および国際電気技術委員会IEC 60056「高電圧AC回路ブレーカー」およびその他の基準に準拠しています。

サーキットブレーカーには、小型、軽量、防止防止、メンテナンスのない特性があり、厳しい気象条件や汚れた環境に適応できます。

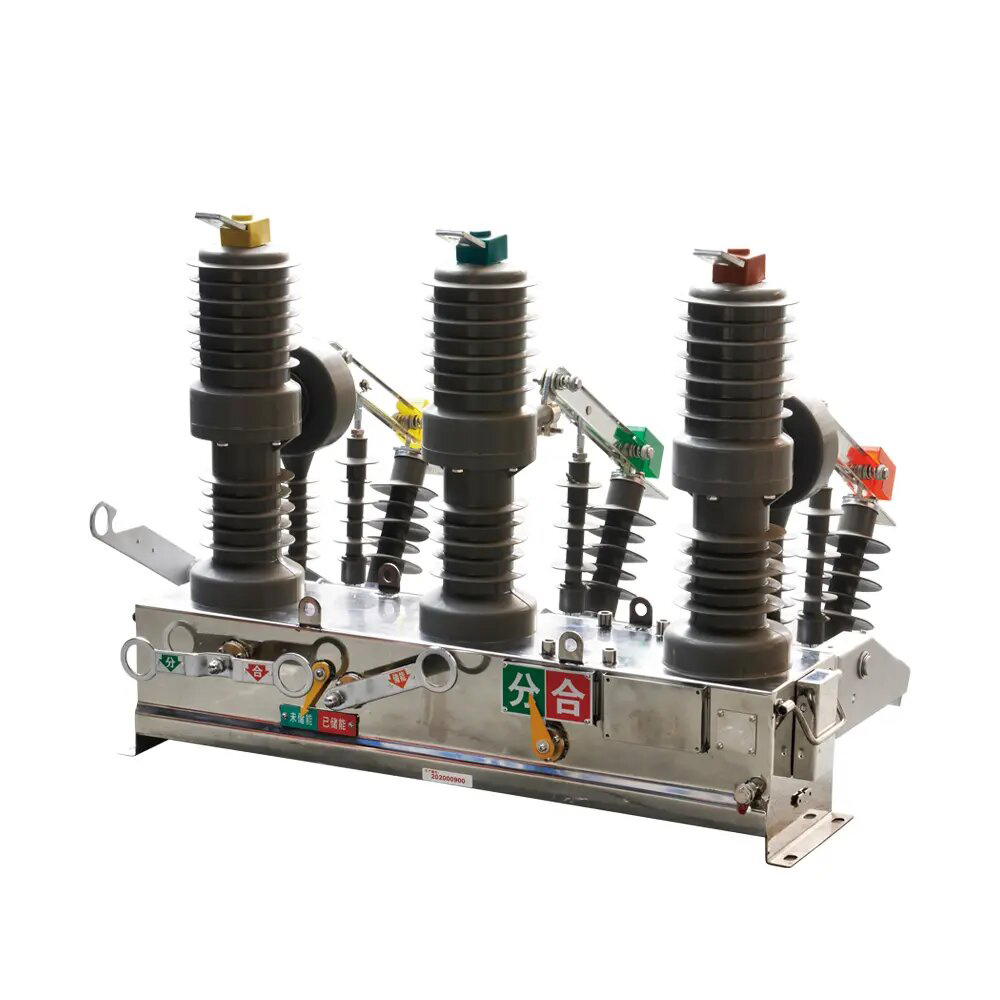

ZW32-12屋外MV真空回路ブレーカーは、定格電圧12kV、3相AC 50Hzの屋外配布機器です。これは、使用を保護および制御するために、変電所および産業および鉱業企業の流通システムで使用されています。また、電力電流および過剰荷重電流および短絡電流を頻繁に動作させるために、農村部の電力網の場所でも使用されています。

真空中間の断熱材は、より長い寿命、より高い信頼性、良好な気象抵抗、輸送に便利な、良好な評価を備えたシリコンゴムケーシングを採用します。動作メカニズムは、高度に信頼性の高いスプリング操作メカニズムを採用し、単純な構造の利点があり、最大10000回の機械的寿命があります。

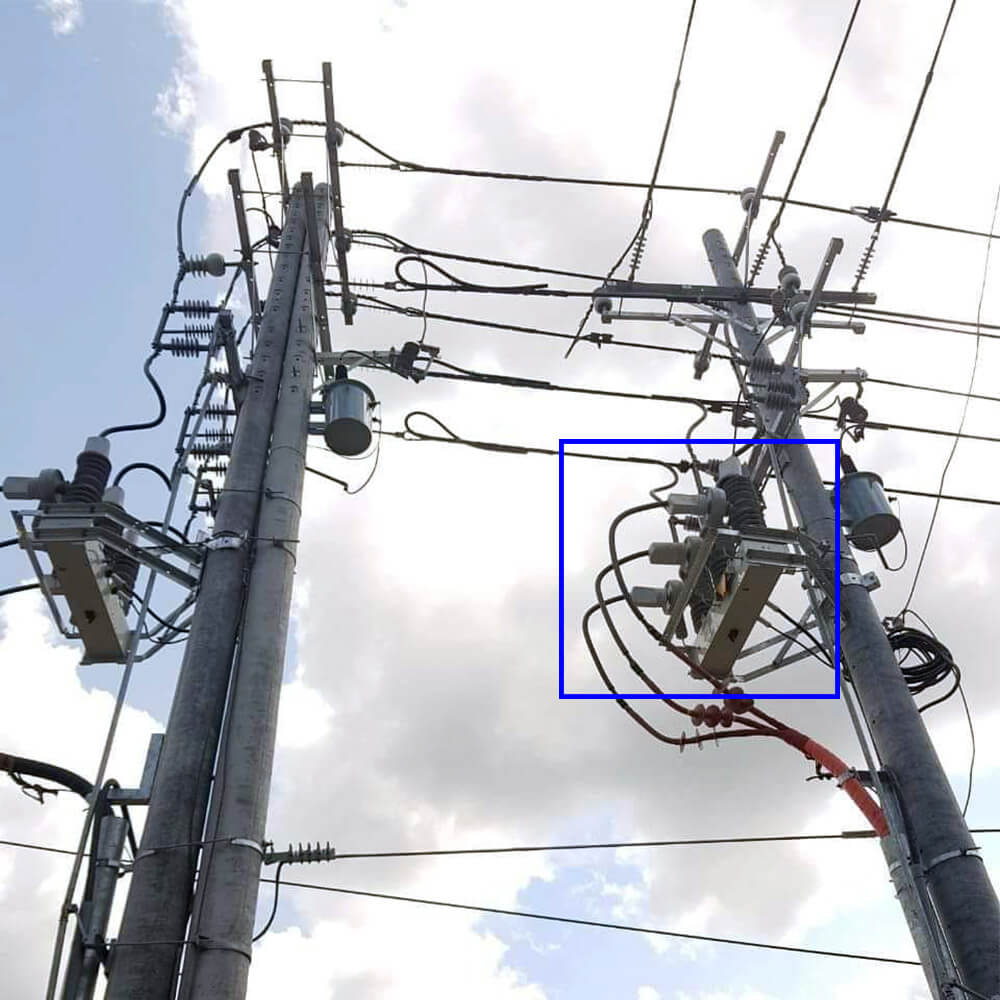

このサーキットブレーカーとコントローラーは、リクルーザーとして完全なセットを形成し、リモートコントロール、テレメトリ、リモート通信、リモート調整4つのリモート機能を実現できます。燃焼および爆発の危険、メンテナンス、軽量、軽量（100kg未満）、長いサービス寿命（百万）、安全性と信頼性、単純な操作、便利なメンテナンスと設置。短距離リモートコントロール用のパワーエレクトロニクスPTを装備することができますデュアルパワー供給自動車を装備することができます

スイッチングデバイスとインテリジェントアヌートマチックリクローザー前払い自動化システム。

標準：IEC 62271-100

特徴

1.サーキットブレーカーは、3相ストラット構造を採用しています。これには、パフォーマンスが発生し、燃焼と爆発の危険性、メンテナンスのない、軽量、軽量、長いサービス寿命がありません。

2。回路ブレーカーは、良好なシーリング性能を備えた完全に密閉された構造を採用しています。これは、水分防止と防止防止の性能を改善するのに役立ち、寒い地域または湿度の高い地域での使用に特に適しています。

3.三相柱と電流変圧器は、輸入屋外のエポキシ樹脂固形断熱材を使用するか、シリコンゴム固形断熱材をアウトソーシングする国内のエポキシ樹脂を使用します。高温および低温抵抗、紫外線耐性、および老化抵抗の特徴があります。

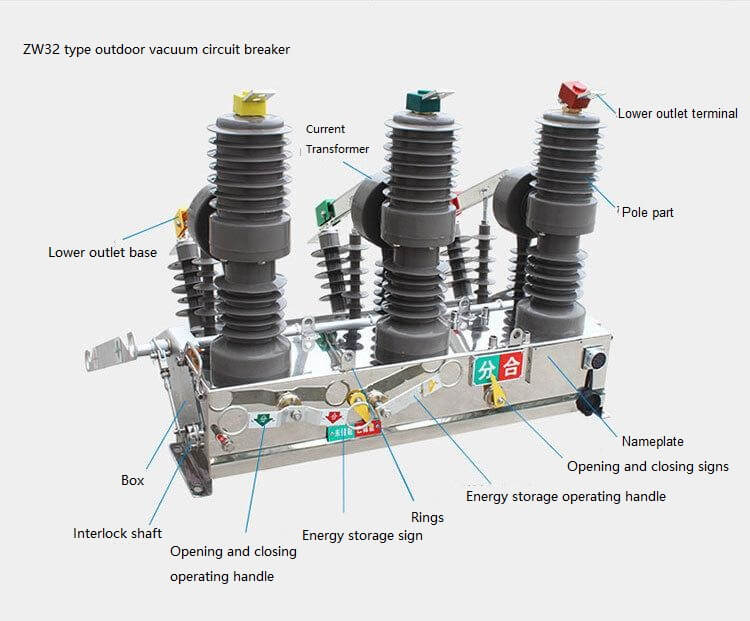

4.動作メカニズムは、小型化された春の動作メカニズムを採用し、エネルギー貯蔵モーターの力は小さく、開閉のエネルギー消費量は低いです。メカニズム伝送は直接送信モードを採用し、部品の数は少なく、信頼性が高くなります。動作メカニズムは、密閉されたメカニズムボックスに配置され、動作メカニズムの腐食の問題を解決し、メカニズムの信頼性を向上させます。

5.回路ブレーカーの開閉動作は、手動または電気的に、およびリモートコントロールで操作できます。インテリジェントなコントローラーと一致して、配電自動化を実現することができ、リクローザーと組み合わせて自動リクロッシャーとセクションアライザーを形成することもできます。

6.回路ブレーカーには、過電流または短絡保護のために2相または3相電流変圧器を装備し、インテリジェントコントローラーに電流の取得信号を提供することもできます。メーター用の現在の変圧器は、ユーザーの要件に応じて追加できます。

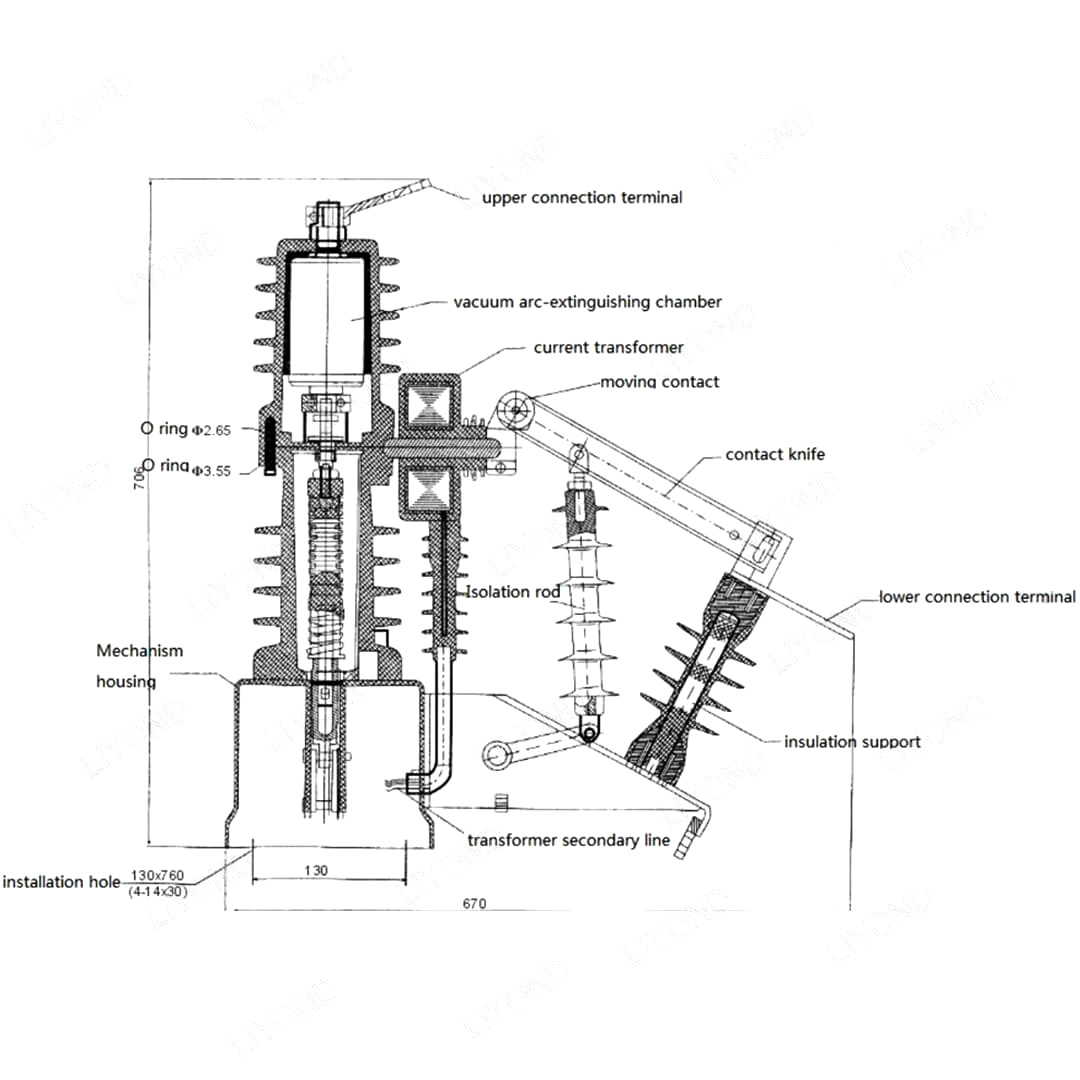

7.回路ブレーカーには、3相リンケージ分離スイッチを装備することができ、分離スイッチが開いていると可視骨折があり、回路ブレーカーボディを備えた抗ミスタケインターロックデバイスを装備しています。回路ブレーカーが閉鎖位置にある場合、分離スイッチを開閉できません。回路ブレーカーは、分離ナイフが完全に閉じられているか、完全に開いている場合にのみ操作できます。アレスターの柱絶縁体は、メンテナンスを簡単にするために接続できます。
