WR110シリーズ 小型水圧調整器

ブランド：OLH by Richge Technology (睿其格科技)

製品のポジショニング

     WR110シリーズは、工業用冷却水・プロセス水パイプライン専用に開発された直動式小型圧力調整器です。このバルブは、耐腐食性の特殊真鍮ハウジングで構築されており、安定した水圧調整と小型水循環システムに適合する多様な設置オプションを提供します。

構造と動作原理

     --リリーフ機能を内蔵した直動式複合ピストン・ダイアフラム構造

     --適用媒体：水道水、一般工業用水。脱イオン水や超純水には適していません

     --バルブボディは防錆、耐スケール性能を備えた特殊黄銅素材を採用

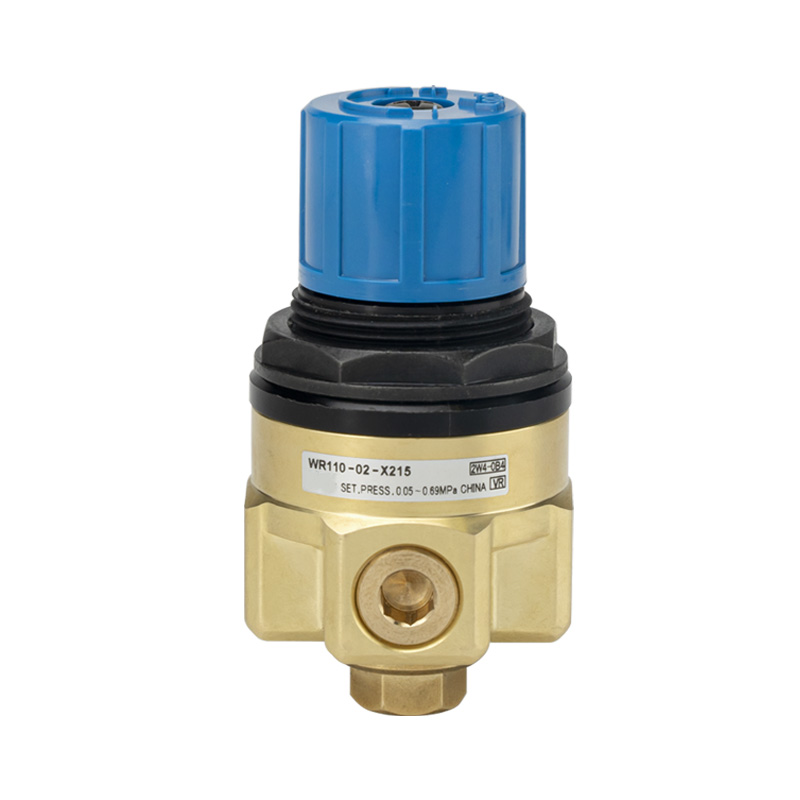

     --上部にロック可能な青色の調整ノブを装備

     --圧力計取り付け用にRc1/8側ポートを予約

     -- 2 つの取り付けソリューション: 直接ネジ式取り付けまたはオプションの B21-1P 固定ブラケット

主要な機能

1. 2 つのオプションの調整可能な圧力範囲

     --WR110-X224 低圧版：0.08～0.39MPa

     --WR110-X215 中圧バージョン：0.05～0.69MPa 最高使用圧力は0.8MPaに達し、耐圧力は1.72MPaになります。

2.水グレードの耐腐食性真鍮構造

     特殊な真鍮の本体は、水による腐食や石灰分の蓄積を効果的に防ぎます。防水ゴムシールとの組み合わせにより、動作温度は-5℃～+60℃をカバーします。

3. ミニ小型軽量の概要

     外形寸法はφ45×75mm、正味重量はわずか0.26kgで、組み込み機器や細い冷却水パイプラインにぴったりフィットします。

4. 過圧リリーフ保護による安定したレギュレーション

     応答が速く、出力圧力変動が小さい。内部リリーフチャネルは過剰な圧力を自動的に解放し、下流のパイプラインを保護します。ロック可能なノブにより、振動や誤った接触による意図しない圧力調整が回避されます。

5. 柔軟なネジポートと多方向取り付け

     標準 Rc1/8 および Rc1/4 ポート。 NPT ネジは X215 モデルではオプションです。専用のサイドゲージポートが確保されており、最適なパフォーマンスを得るには垂直設置が推奨されます。

技術仕様表

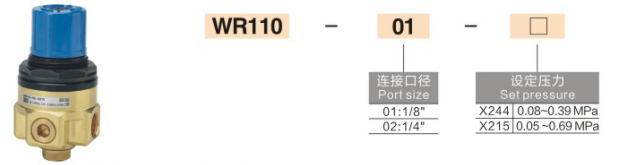

型式コードの説明

例：WR110-02-N-X215

     --WR110：ベース製品シリーズ

     --01 / 02：対応ポートサイズ

     --N: NPT スレッドのバージョン。 blank mark represents standard Rc thread

     --X215 / X224: 異なる圧力調整範囲のコード

典型的なアプリケーションシナリオ

     工作機械およびスピンドルの冷却水循環ライン レーザー切断および溶接装置の冷却システム 小型水処理および RO 膜入口圧力の安定化 試験機器および分析装置用の給水パイプライン 印刷および製紙機械の湿潤および噴霧回路 医療および半導体補助装置用の非純水パイプライン。

一文の要約

     WR110 水専用圧力レギュレータは、スケール防止真鍮ボディ、0.8MPa 圧力定格、デュアル調整可能な圧力範囲、コンパクトなサイズ、内蔵リリーフおよびロック可能なノブを備えており、小型の工業用水循環システムに推奨される圧力制御コンポーネントとなっています。
