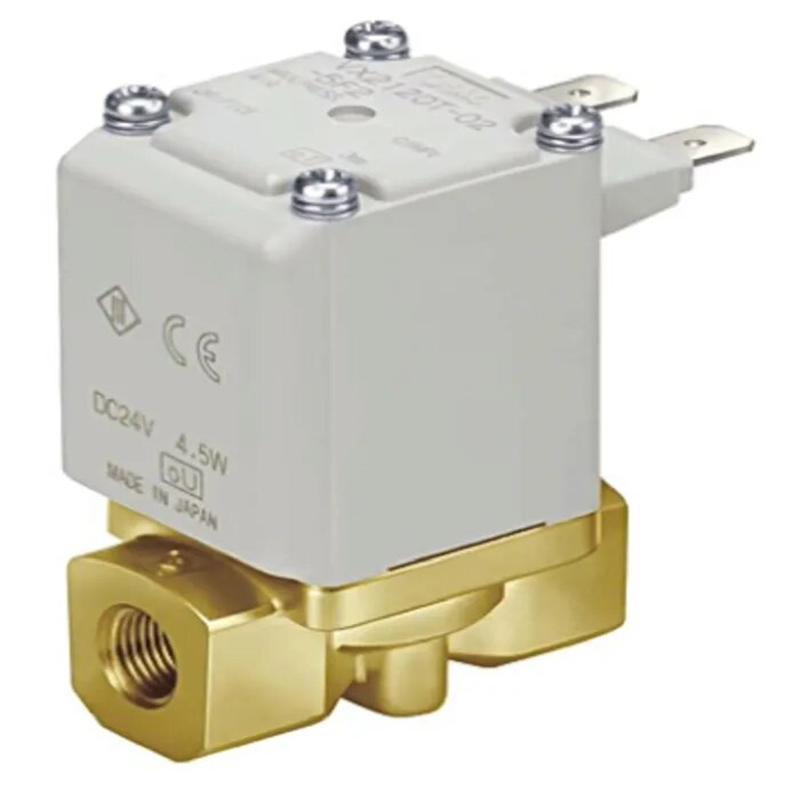

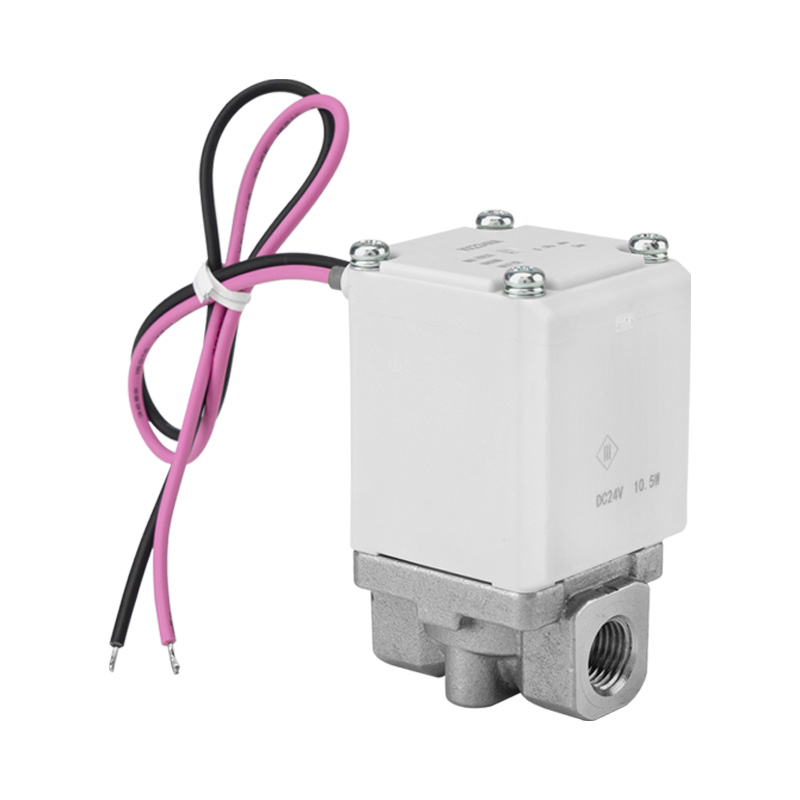

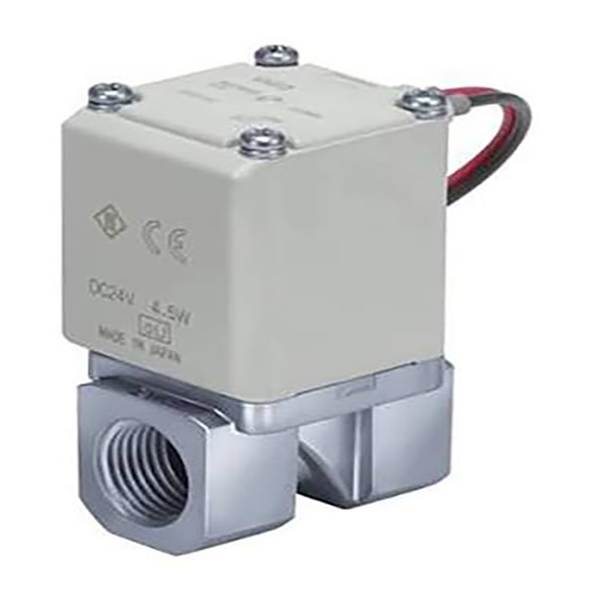

VX23シリーズ 直動2・2方電磁弁

ブランド：Richge Technology の SOLH

1. 製品のポジショニング

     SOLH VX23 シリーズは、マルチ媒体互換性、ゼロ圧力始動、コンパクトな大流量性能を備えた直動式 2/2 ウェイ ソレノイド バルブです。空気、水、油、中真空、温水回路のON-OFFを制御します。汎用高周波切替バルブとして、小型機器の送風、冷却、潤滑、中真空制御ループなどに広く応用されています。

2. 主要な機能

--ゼロ圧力始動の直動設計

     最低作動圧力は必要ありません。 0 ～ 1.0 MPa の全圧力範囲にわたって安定した開閉を実現し、真空、低圧、差圧ゼロの作動条件でも信頼性が高くなります。

-- マルチメディアのユニバーサル互換性

     圧縮空気、水道水、作動油、中真空、温水でスムーズに作動します。 1 つのバルブで複数の流体アプリケーションに対応し、モデルの選択タイプと在庫コストを削減します。

-- コンパクトで軽量、流量が向上

     同等の標準バルブと比べて小型・軽量となり、流量が約20％増加します。占有設置スペースが最小限で、高密度レイアウトやモジュール式統合機器に最適です。

-- 低騒音&焼き付き防止構造

     内蔵のバッファーとクリアランス設計により、鉄心移動時の衝撃音を弱めます。高粘度流体の固着が少なく、ロングサイクル運転でも安定した遮断応答性を実現します。

-- IP65 の高い保護性能と長寿命

     IP65の防塵・防滴構造の筐体。コイル絶縁クラスB / クラスHはオプションで、長時間の連続通電下でも安定しており、寿命が延長されます。

-- 簡単配管＆マニホールド取付対応

     ワンタッチワンタッチチューブ継手に対応。単独取付、マニホールド積層組立に対応し、配線・配管が簡素化されメンテナンス性が向上します。

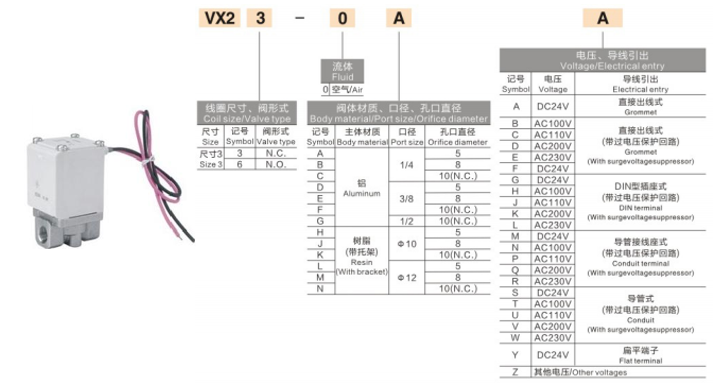

3. 完全な技術仕様

     --回路タイプ: 2/2 ウェイ、直動

     --標準機能：ノーマルクローズNC（電源オフ時クローズ、通電時オープン）

     --適用流体：空気、水、油、中真空、温水

     --使用圧力範囲：0～1.0MPa

     --耐圧力:1.5MPa

     --周囲温度および中間温度: -20℃ ~ +60℃ (クラス H コイルはより高い温度をサポート)

     --シール材質：NBR、FKMオプション

     --バルブ本体材質：アルミニウム合金、C37黄銅、SUSステンレス鋼、エンジニアリング樹脂

     --ポートサイズ: 1/4インチ、3/8インチ、1/2インチ

     --オプションのコイル電圧: DC12V / DC24V、AC100V / AC110V / AC200V / AC220V

     --消費電力: DC バージョン約。 10.5W

     --保護等級: IP65

     --取り付けモード：シングルスタンドアロン/マニホールドスタックマウント4。代表的なアプリケーションシナリオ・自動化機器回路: エアブロー、流体噴射、冷却および潤滑制御

     --水処理、洗浄機、小型流体パイプラインのオンオフ制御

     --真空吸着、真空破壊、中真空システム

     --包装、エレクトロニクス、印刷、食品加工機械向けのミニ流体制御

     --ゼロ圧力始動、複数媒体互換性、コンパクトな外形、耐久性のある性能を必要とする一般的な作業条件

一文の要約

     SOLH VX23 直動 2/2 ウェイ ソレノイド バルブは、ゼロ圧力始動、ユニバーサル マルチ媒体適応、コンパクトな大流量設計、IP65 保護、マニホールド マウント機能を備え、小型流体オンオフ制御システム用のコスト効率の高い汎用バルブとして機能します。
