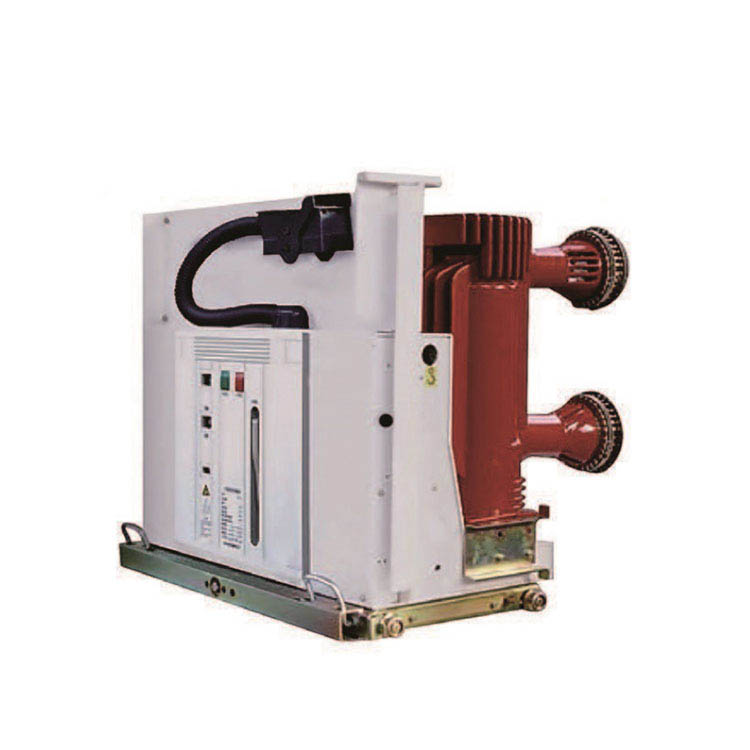

VSG-24埋め込みポールタイプVCBブレーカー屋内回路ブレーカー24kV

Model:VSG-24

埋め込まれた極を備えた屋内高電圧真空回路ブレーカーのVSG-24シリーズは、24kVの定格電圧を備えた3相A.C 50Hz屋内電力配電装置です。産業＆ミングエンタープライズ、発電所、変電所の分野の電気機器の保護と制御に使用されます。このタイプの真空回路ブレーカーの主な導電性回路は、モジュラー組織と統合されたエネルギー貯蔵ハンドルと一致する埋め込みポールを使用します。全体的なレイアウトは合理的で、簡潔に完全になり、自由なメンテナンスとより長い機械的および電気的寿命を本当に実現しています。屋内離脱可能な真空回路ブレーカーは、最大24kVの定格電圧と周波数50/60Hzの3相AC電源システムに適しています。それらは、発電所、変電所、石油化学、冶金、製造、その他の産業、空港、住宅地で広く使用されています。

お問い合わせを送信

製品説明

今日のこれらの原則は、これまで以上に、変圧器変電所の分布キャビネット、低電圧キャビネットスイッチギア、3相ランフォーザーのための国際的に活発な中規模ビジネスとしての成功の基礎を形成しています。 8時間以内に専門的な返信が得られます。私たちを信頼してください、あなたは決して心を失うことはありません。私たちは、産業化開発のアイデアで社会とユーザーにサービスを提供しています。私たちの設立以来、私たちは高品質の製品、リーズナブルな価格、優れたサービスを持つ多くの企業との長期的な協同組合関係を確立してきました。

埋め込まれた極を備えた屋内高電圧真空回路ブレーカーのVSG-24シリーズは、24kVの定格電圧を備えた3相A.C 50Hz屋内電力配電装置です。産業＆ミングエンタープライズ、発電所、変電所の分野の電気機器の保護と制御に使用されます。

このタイプの真空回路ブレーカーの主な導電性回路は、モジュラー組織と統合されたエネルギー貯蔵ハンドルと一致する埋め込みポールを使用します。全体的なレイアウトは合理的で、簡潔に完全になり、自由なメンテナンスとより長い機械的および電気的寿命を本当に実現しています。

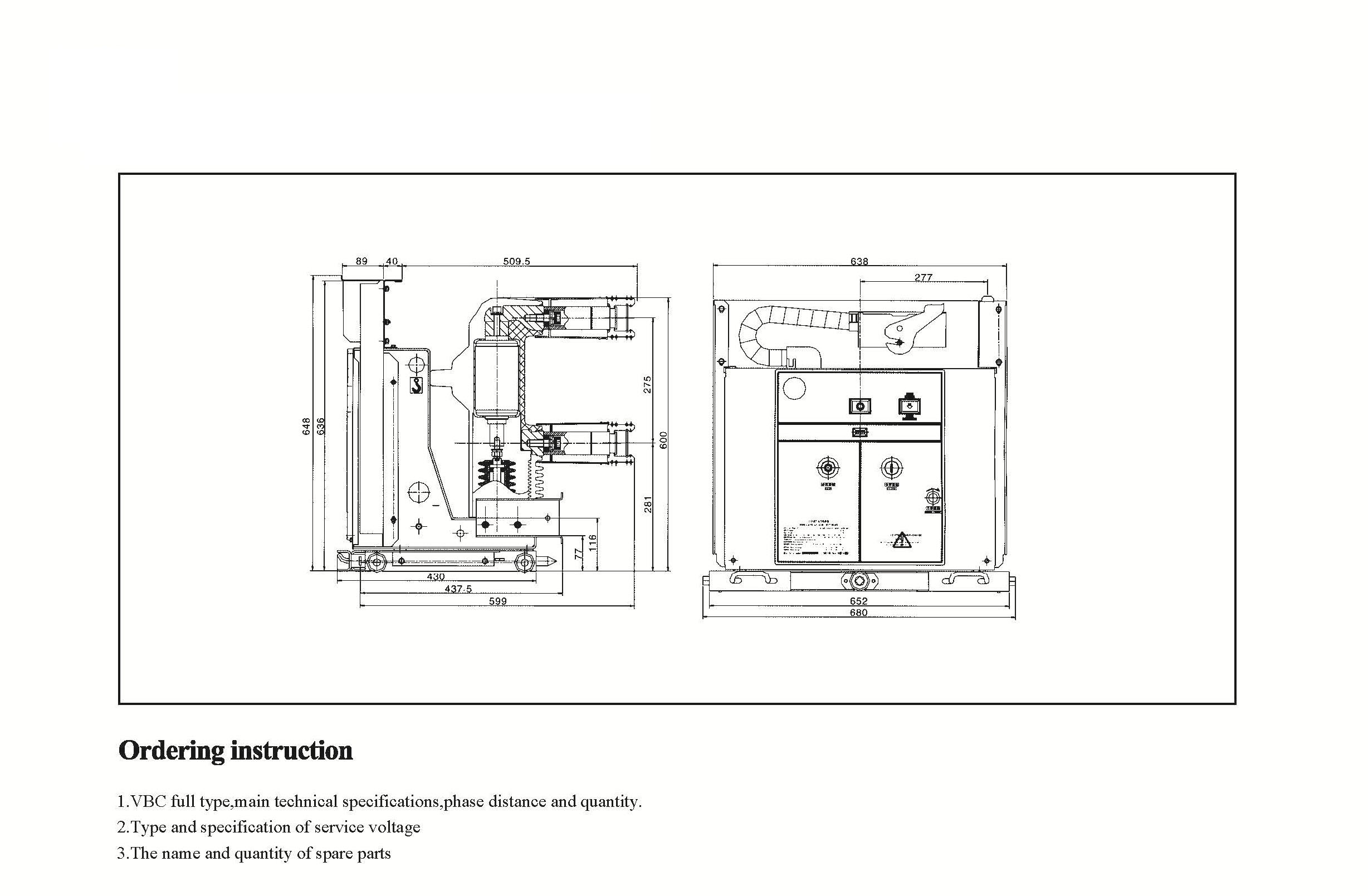

屋内離脱可能な真空回路ブレーカー

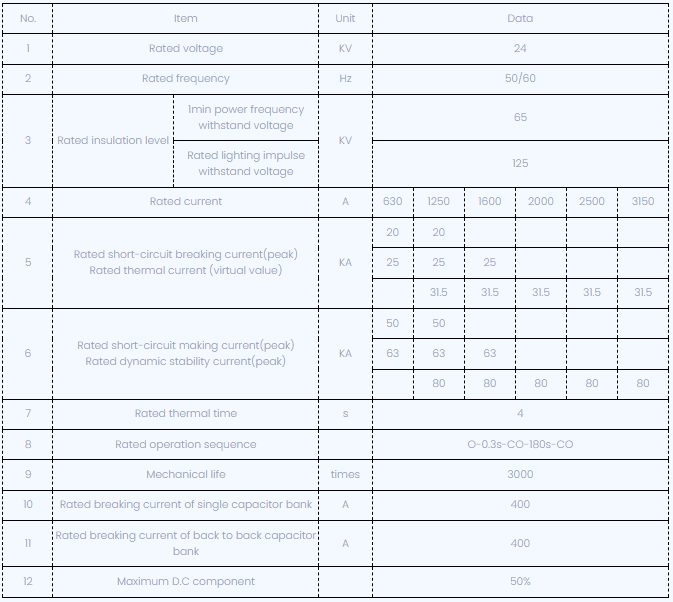

屋内離脱可能な真空回路ブレーカーは、最大12〜24kVの定格電圧と周波数50/60Hzの3相AC電源システムに適しています。それらは、発電所、変電所、石油化学、冶金、製造、その他の産業、空港、住宅地などで広く使用されています。特に、定格電流またはマルチサーキットの短絡電流で頻繁に運用する必要がある場合には、電気機器を制御および保護します。 Kyn28やAMSタイプなどの屋内空気断熱開閉装置に設置できます。

回路ブレーカーは、成熟したAPGテクノロジーで作られています。 VD4端子バッファーの適用により、屋内ターミナルがあらゆる動作環境でより信頼性が高まることが保証されます。 VD4は、GB、DL、IEC、DIN、VDE、および他の先進工業国の基準の要件を完全に満たすことができます。

真空回路ブレーカーは、主に3つの部分で構成されています：真空アーク消滅チャンバー、動作メカニズム、ブラケット、およびその他のコンポーネント。

1。真空消滅チャンバー

さまざまな種類のスイッチによると、外部スクリーンを備えたセラミック真空アークは、中間密閉カップ形状の縦磁場を備えた小さな真空消去チャンバー、および内側の密閉ガラスバブルアークを出ているチャンバーを出します。基本構造は次のとおりです。

1）気密断熱シェル：セラミック、ガラス、またはマイクロ結晶ガラスの気密断熱材シリンダー、可動端カバー、固定端カバー、およびステンレス鋼の波形パイプで構成される気密断熱システムは、真空密閉容器です。シーリングタイプの厳格な動作手順に加えて、気密性を確保するために、材料自体も小さな通気性と内部ガスの放出を得るために必要です。

2）導電性システム：固定導電性ロッド、固定走行アーク表面、固定接触、移動接触、移動アーク表面、および移動導電性ロッドで構成されています。接触構造は、ほぼ3つのタイプに分けることができます：円筒形の接触、スパイラル形状の横方向の磁場接触溝曲線、および縦方向の磁場接触。現在、このタイプのアーク消滅チャンバーは、縦方向の磁場技術を採用しています。

3）シールドシステム：シールドカバーは、真空アーク消滅チャンバー内の不可欠なコンポーネントであり、接触点を囲む主要なシールドカバー、段ボールのパイプシールドカバー、電圧イコライジングシールドカバーなど、さまざまな種類のシールドカバーがあります。メインシールドカバーの機能は次のとおりです。ARCプロセス中に製品が断熱シェルの内壁に飛び散るのを防ぎ、それによりシェルの絶縁強度を低下させます。 arcアーク消滅チャンバーでの電界分布の均一性を改善することは、局所磁場強度を低減し、チャンバーを消滅させる真空アークの小型化を促進し、アークエネルギーを吸収するのに有益です。アークギャップの誘電強度の回復に有益です。

2。動作メカニズム

さまざまな種類の回路ブレーカーによると、さまざまな動作メカニズムが使用されています。一般的な動作メカニズムには、スプリング動作メカニズム（VS1）、永久磁石動作メカニズム、および併用動作メカニズム（VBD）が含まれます。

その他の部品：シャーシ車、断熱材、絶縁体など。

真空回路ブレーカーの特徴は何ですか

（1）最大50kaの強力な破壊能力。骨折後、亀裂の間の媒体はすぐに回復し、培地を交換する必要はありません。

（2）接触の開口距離は小さい。 10kV真空回路ブレーカーの接点破壊距離は約10mmです。必要な動作電力は小さく、アクションは高速で、動作メカニズムを簡素化することができ、サービス寿命を延ばすことができます。一般的に、メンテナンスは約20年間は必要ありません。

（3）短いアーク消火時間、低いアーク電圧、低いアークエネルギー、低い接触損失、複数の中断。

（4）モバイルガイドロッドの慣性は小さく、頻繁な動作に適しています。

（5）スイッチを操作する場合、アクションノイズは低く、都市の使用に適しています。

（6）アーク消滅または断熱材は油を使用せず、火災や爆発の危険はありません。

（7）コンタクトヘッドは完全に密閉された構造であり、水分、ほこり、および有害なガスの影響により、その性能を低下させません。信頼できる操作と安定したオンオフパフォーマンス。独立したコンポーネントとして、アーク消滅チャンバーは簡単に取り付けてデバッグできます。

（8）真空回路ブレーカーのサービス寿命の間、接触部分はメンテナンスと検査を必要としません。メンテナンスと検査が実行されたとしても、必要な時間は非常に短いです。
