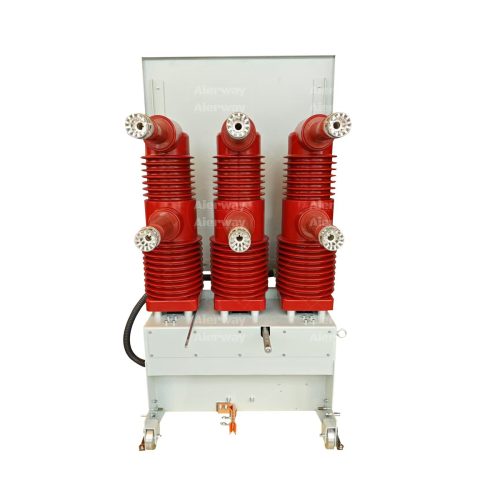

VBIスプリング操作メカニズムを備えた35kVフロアマウント真空回路ブレーカー

VBIスプリング操作メカニズムを備えた35kVフロアマウント真空回路ブレーカー

     VSG-40.5シリーズ真空回路ブレーカーは、ユニークな設計コンセプトに応じた新しいタイプの3相50Hzであり、市場の需要と開発、屋内スイッチギア40.5kVの定格電圧と組み合わされて、産業および鉱業企業と鉱業企業、発電所、電源、電気機器の保護として、頻繁な操作に適しています。

VBI屋内高電圧Vacum Circuit Breakerは、3相AC 50Hzと定格電圧が40.5kVの屋内デバイスです。産業および鉱業企業、発電所、変電所の電気機器の制御と保護、特に頻繁な操作のある場所に使用できます。スイッチキャビネットのサーキットブレーカーの設置形式は、固定型またはTrolley.VBI屋内高電圧真空回路ブレーカーにインストールされた引き出し可能なタイプのいずれかであり、信頼性の高いパフォーマンスがあり、簡単にインストールできます。これは、高電圧伝送および流通システムの制御と保護に最適な選択です。

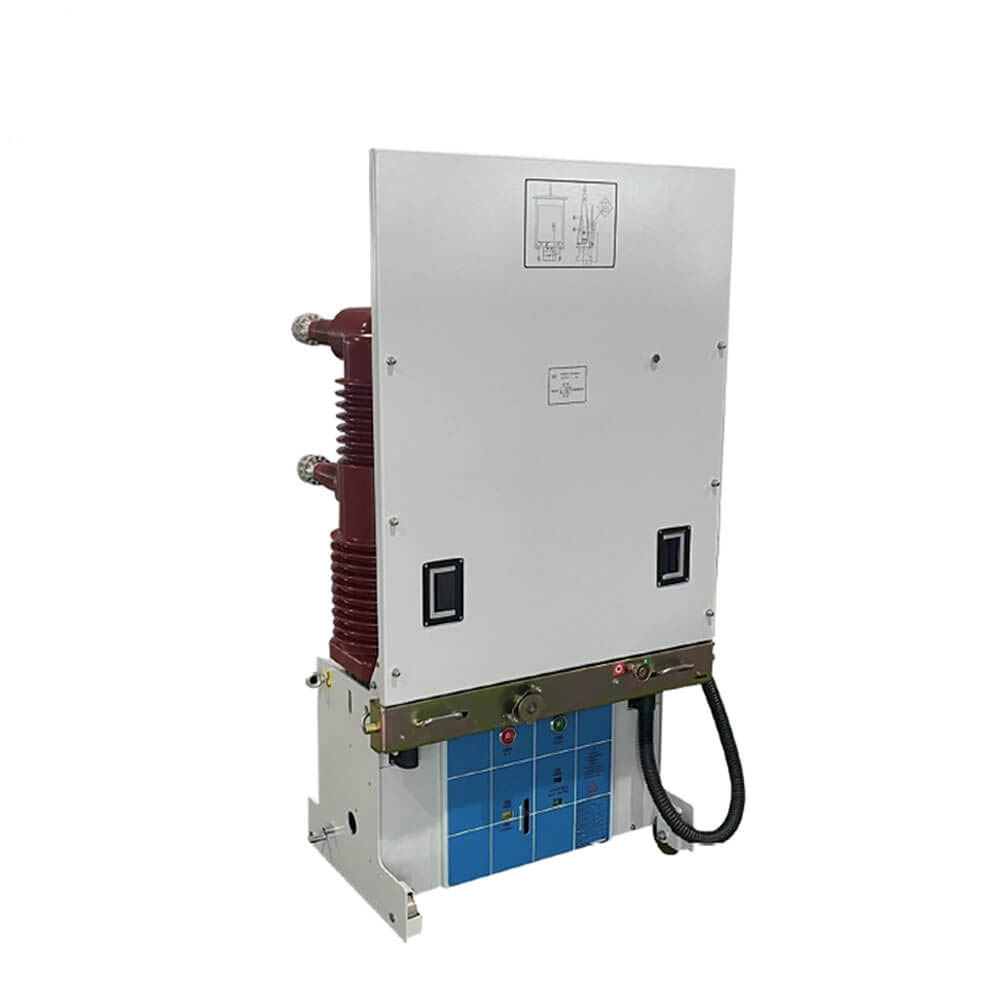

 製品の概要

    VBI-40.5フロアマウントされた真空回路ブレーカーは、40.5kvの電気システムの信頼できる保護と制御のために設計された高性能の中電圧スイッチングデバイスです。高度な真空間密集技術を利用して、効率的なアーククエンチング、最小限のメンテナンス、および長い運用寿命を確保します。配電ネットワーク、産業工場、変電所に最適なこのブレーカーは、堅牢な構造とユーザーフレンドリーな操作を組み合わせています。

重要な機能

電圧定格：40.5kv（95kvの稲妻の衝動に耐える）。

現在の評価：最大2500aの連続、31.5kaの短絡破損容量。

真空中間菌：密閉されたメンテナンスがなく、環境に優しい（SF₆ガスなし）。

機構：迅速な閉鎖/開口部（<50ms）のためのスプリング操作またはモーター駆動型メカニズム。

安全性：統合された滑り止め設計、機械/電気インターロック、および接地スイッチ。

標準コンプライアンス：IEC 62271、GB/T 1984、およびANSI C37.04を満たしています。

インストール手順

3.1インストール前のチェック

無傷のパッケージを確認し、物理的なダメージがないことを確認します。

定格パラメーターはシステム要件に一致することを確認します。

レベルの振動のないコンクリートの基礎を確保します。

3.2取り付け手順

アンカーボルトを使用してブレーカーを床に固定します（M16推奨）。

メーカーの仕様（50nmなど）ごとに、プライマリバスバーをトルク設定で接続します。

ターミナルへのワイヤセカンダリコントロールケーブル（「開閉コイル」、「補助接点」とラベル付け）。

ブレーカーシャーシを安全に接地します（地上抵抗≤4Ω）

操作ガイド

4.1手動操作

閉鎖：「クリック」がエンゲージメントを確認するまで、マニュアルハンドルを時計回りに回転させます。

開口部：赤い「トリップ」ボタンを押すか、メカニカルトリップレバーを引いてください。

4.2電気操作

リモートコントロールのために、220VDC/110VACをクロージングコイル（Momentary Pulse）に適用します。

モードにローカル/リモートセレクタースイッチを使用します。

4.3インジケーターとアラーム

グリーンLED：ブレーカーは閉じました。

赤LED：ブレーカーが開いている/トリップ。

アラームの連絡先：SF₆圧力損失（装備されている場合）またはスプリングのトリガー

メンテナンスとトラブルシューティング

5.1ルーチンチェック

5,000操作ごとに連絡先を検査します（ビューポート経由）。

高温グリースで毎年可動部品を潤滑します。

断熱性耐性をテストします（>1000mΩ @5kv）。

5.2一般的な問題

閉鎖の失敗：制御電力、スプリングチャージ、またはインターロックの条件を確認します。

過度の加熱：接続を締めます。接触抵抗（<50μΩ）を測定します。

安全警告

サービスを提供する前にブレーカーを除外します。

訓練を受けた人員のみがメンテナンスを行う必要があります。

目に見えるダメージや異常なノイズで動作しないでください。

環境および処分

真空均衡を電子廃棄物として処分します（非密）。

現地の規制ごとに金属とプラスチックをリサイクルします。

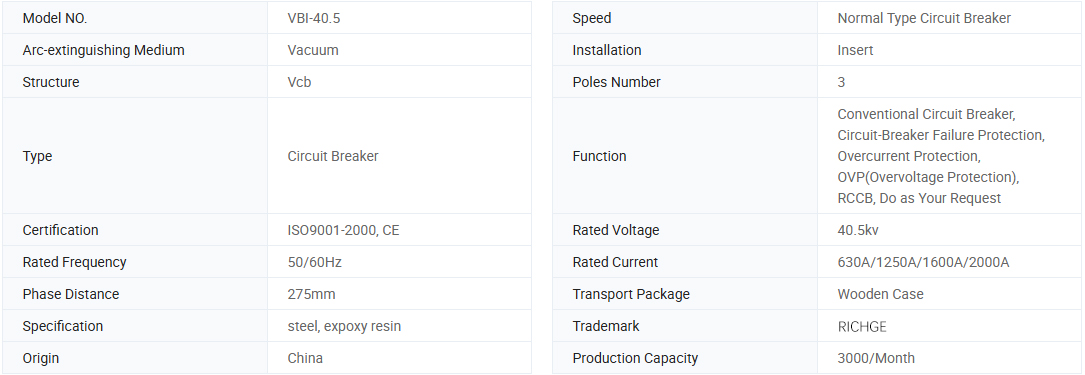

基本情報。

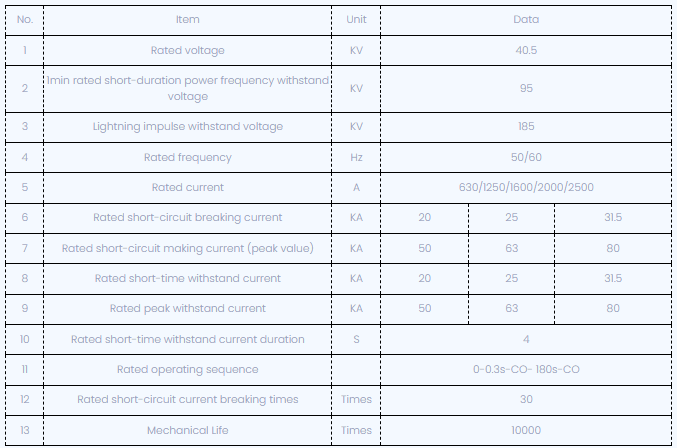

技術的なパラメーター

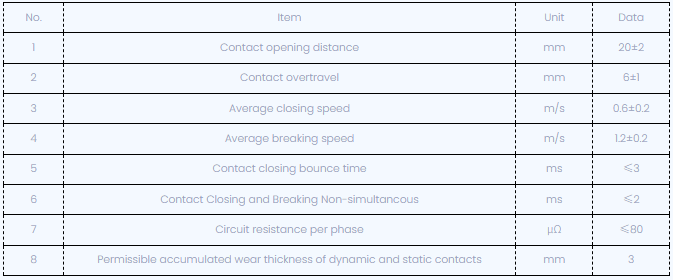

回路ブレーカーを調整した後、機械的特性パラメーターを以下に示します。

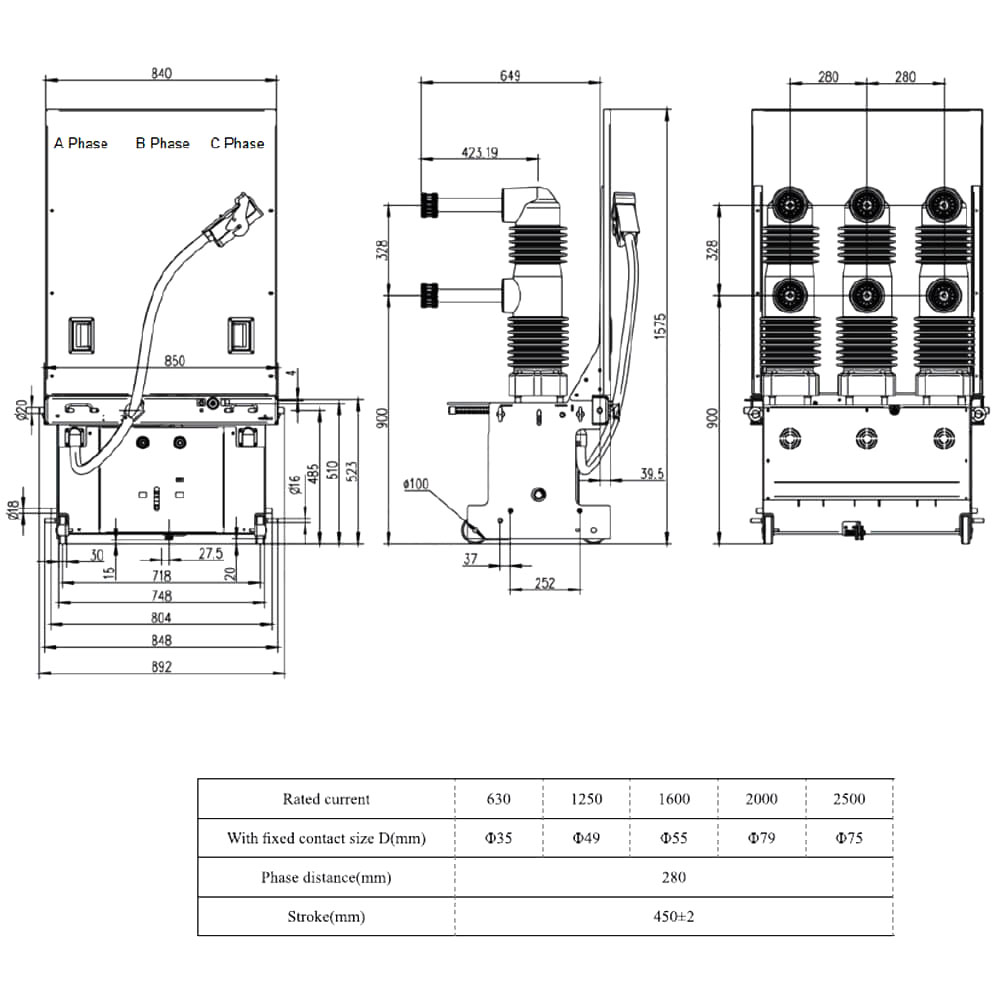

技術図面

周囲条件の適用

1。周囲温度：-10c〜 +40c（摂氏-30度で貯蔵と輸送を許可します）;

2。周囲の湿度：1日の平均湿度は95％以下でなければなりません。月の平均湿度は90％以下でなければなりません。

3。飽和蒸気圧：1日の平均圧力は2.2kpa以下でなければなりません。月の平均圧力はもうないはずです

1.8kpaより。

4。高度：≤1500m;

5。地震強度：8度以下。

6.火災、爆発、深刻な汚物、化学的侵食と暴力的な振動なしで、その場所に設置する必要があります。
