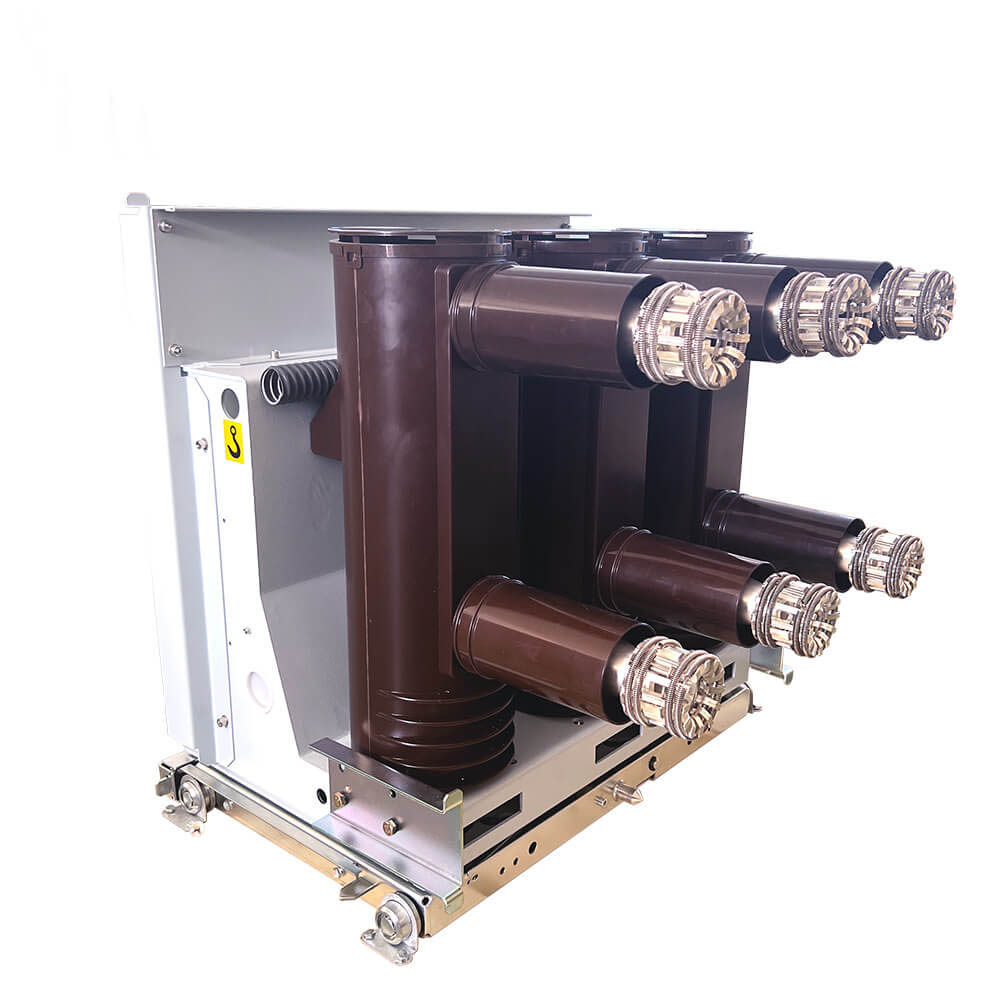

導電性部品付きの絶縁チューブを備えた10kV 12kV中電圧ハンドカートタイプVCB

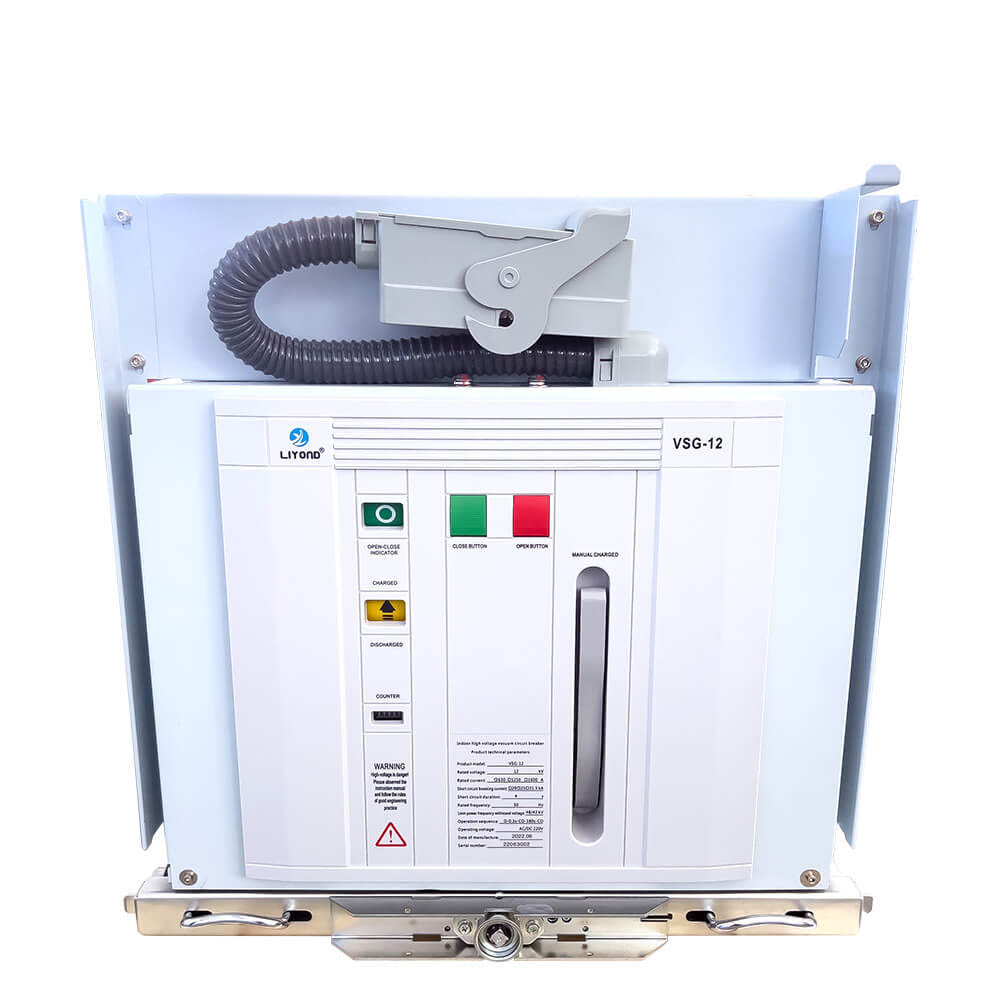

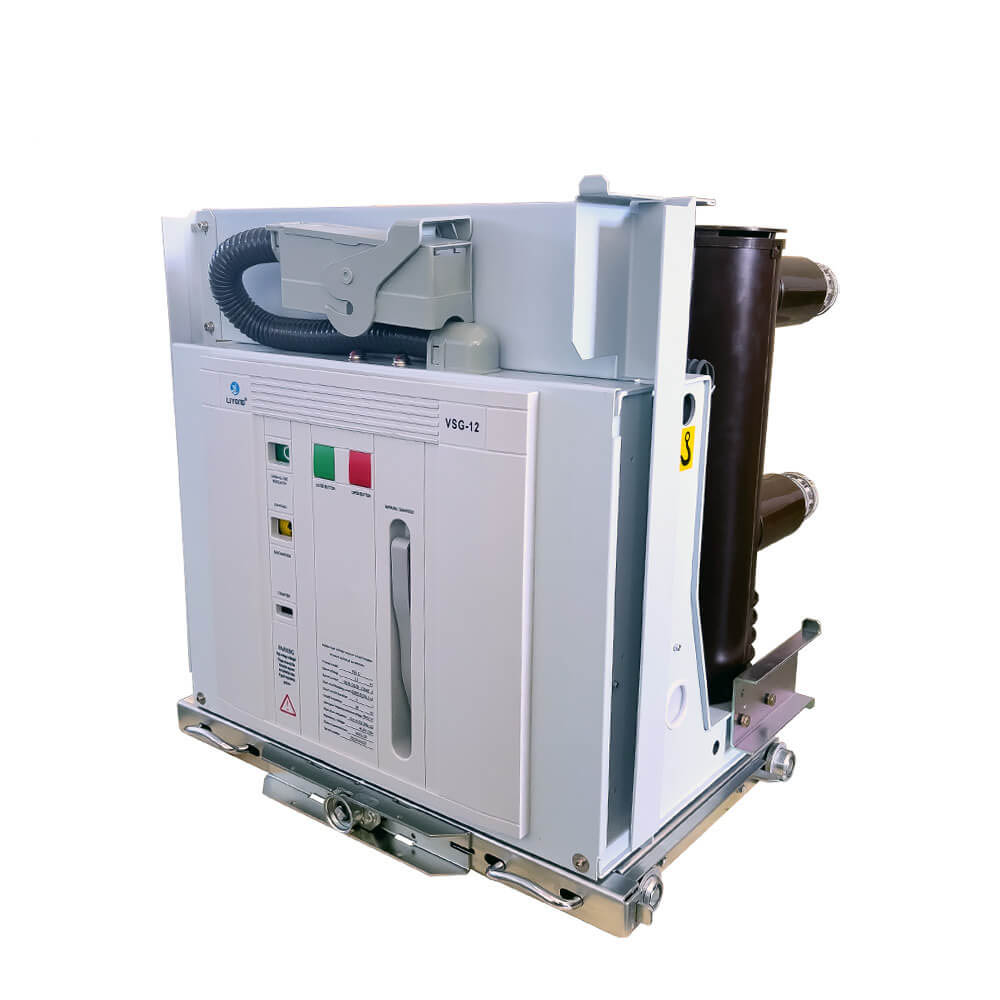

Model:VSG-12/630-210
VSG-12屋内高電圧真空回路ブレーカーは、3相AC 50Hz定格電圧を備えた12kV電源システム内の屋内開閉装置アプリケーションで使用するように設計されています。配電装置と産業施設のための重要な保護および制御ユニットとして機能します。この回路ブレーカーは、定格電流で頻繁に操作する必要がある環境、または短絡電流を複数回中断する機能を必要とする環境に適しています。 回路ブレーカーは、動作メカニズムと回路ブレーカー本体が分離可能であるモジュラー設計を備えており、迅速な交換とアセンブリが可能になります。 VSG真空回路ブレーカーは、新しい屋内開閉装置です。主に、12kVの定格電圧と定格周波数が50〜60Hzの3相AC電源システムに使用されます。コンパクト構造、高い信頼性、小さな操作振動、簡単なメンテナンスの利点があります。発電所、鉄鋼工場、冶金、石油化学、輸送、建物、その他の産業および鉱業企業で広く使用できます。高電圧モーター、トランス、ライン断層、その他の負荷を保護するためのスイッチギアとして。

導電性部品付きの絶縁チューブを備えた10kV 12kV中電圧ハンドカートタイプVCB

     VSGタイプの屋内高電圧真空回路ブレーカーは、3フェーズAC 50Hzと7.2KV-40.5kVの定格電圧を持つ電力システムでのさまざまな負荷と頻繁な動作を切り替えるのに適しています。変電所内の電気機器の保護と制御。 KYN28Aおよびその他のミッドマウントハンドカートタイプのスイッチギアを装備し、XGN固定スイッチギアを装備することもできます。

     VSGタイプの屋内高電圧真空回路ブレーカーは、国家標準のGB1984「AC高電圧回路ブレーカー」、JB/T3855「3.6〜40.5kV屋内AC高電圧掃除機」およびIEC60056「ハイロルタージAC回路ブレーカー」に準拠しています。 「10-35kVの屋内高電圧真空回路ブレーカーの技術条件」を満たしてください。頻繁な動作に適した、軽量、軽量、メンテナンスなしで中断するのに適しており、3KV-40.5KV流通ネットワークでより一般的に使用されています。

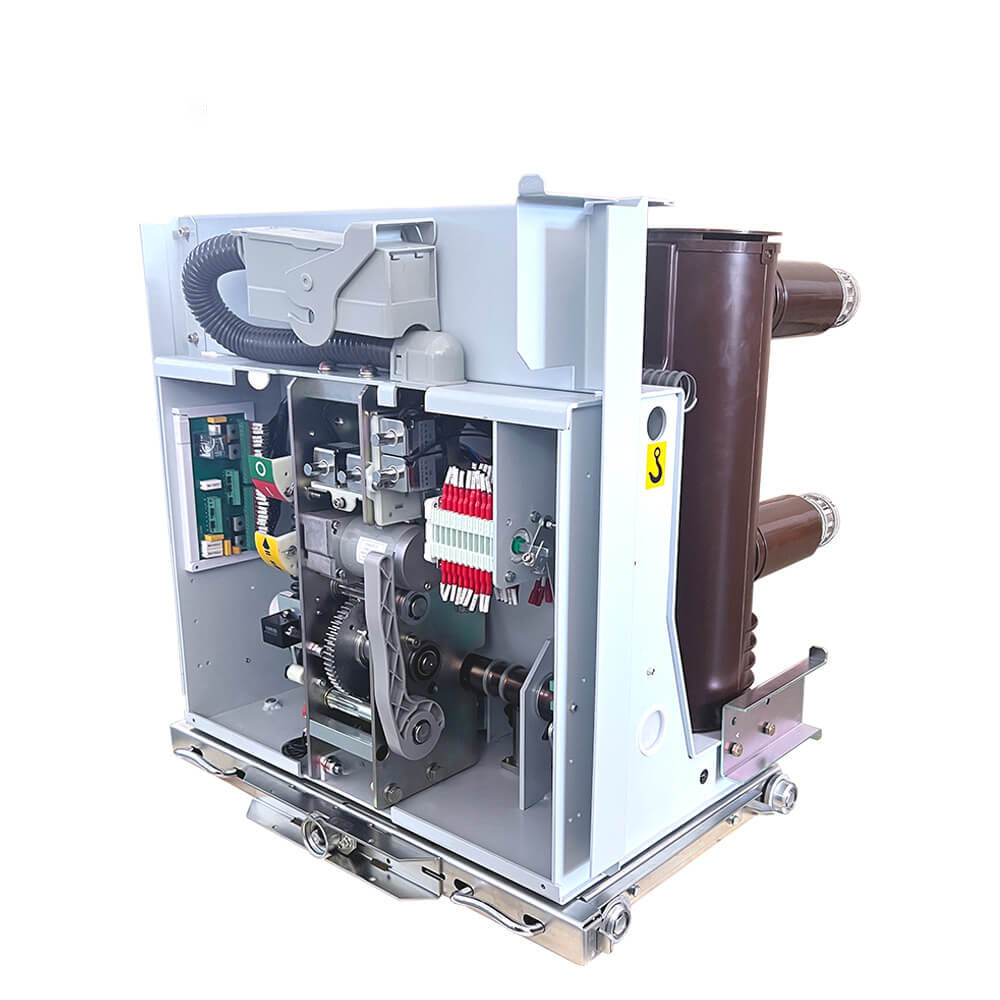

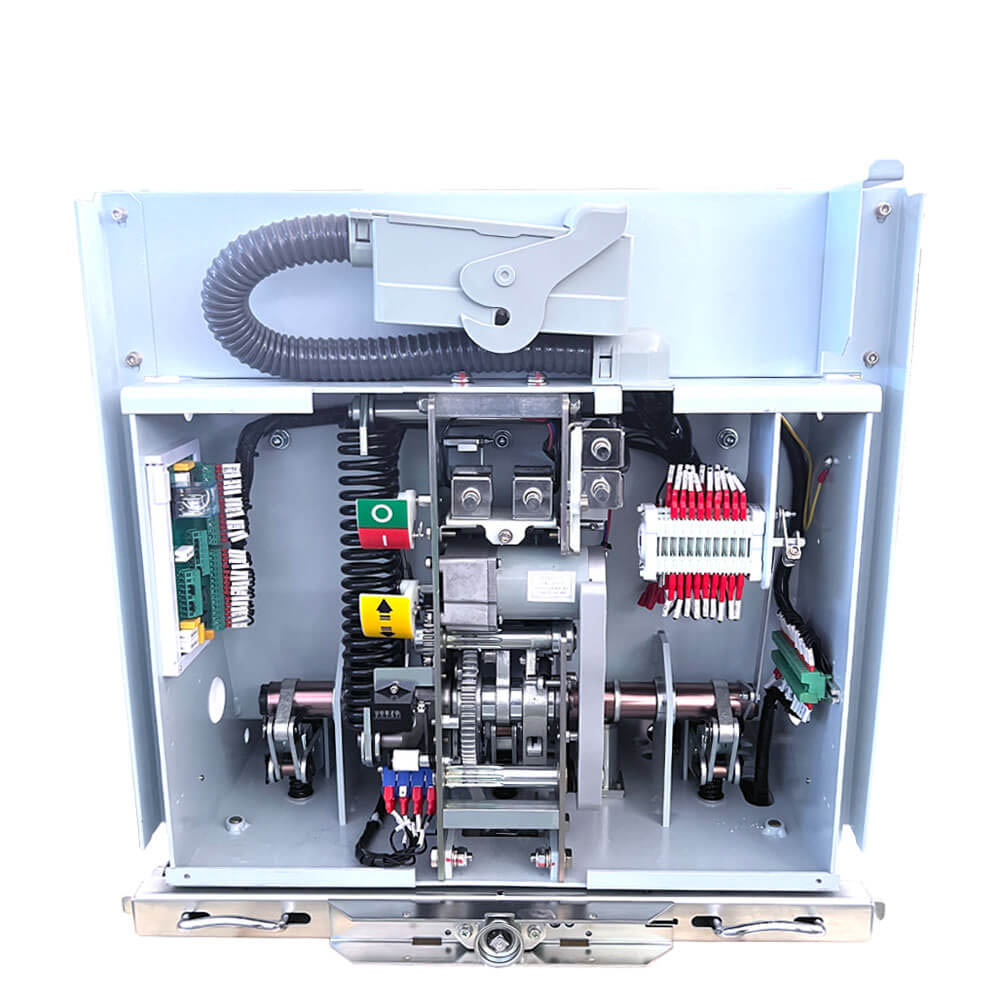

    VSGメカニズムは、カム(メカニズムのコアモジュール)を使用して、スピンドルを直接(フレームスピンドルモジュール内)駆動して、伝送リンクを減らし、伝送効率(ヒンジ接続なし)を改善します。製品のエネルギー入力を減らし、製品のサービス寿命を増やします。メイン回路モジュールをインストールします。つまり、真空回路ブレーカーの基本的な構成を完了します。次に、シャーシカーモジュール、コンタクトアーム、コンタクト、および断熱スリーブを取り付けて、ハンドクランクブレーカーの構成を完了します。


技術的な機能

1.独立した知的権利を備えた中国のビルトインタイプのハンドカートの第1世代。それは、成熟したテクノロジーと高価格/パフォーマンスの比率を備えています。

2.重要な部分は、完全な耐摩耗性と耐食性を備えたニッケルリン合金めっきを採用しています。

3.重要な部品は、設計の設計要件を満たすための製品を確保するために自分で作られています

4.円筒形の複合断熱メインサーキットは、少量、メンテナンスのない、および少ないサービスを特徴としています。

主要な技術的パラメーター:


・定格断熱レベル:75kv

・定格稲妻衝動に耐える電圧に耐える:42kv

・定格電流:630A、1250A、1600A、2000A、2500A、3150A、5000A

・定格短絡破壊電流:25ka、31.5ka、40ka

・定格された短絡メイキング電流(ピーク):63ka、80ka、100ka

・定格短絡時間:4秒

・定格操作シーケンス:O-0.3S-CO-180S-COまたはO-180S-CO-180S-CO(40ka)

・定格されたシングル/バックツーバックコンデンサバンクブレイキング電流:630A/400A

・定格された短絡破壊電流での操作の数:30回

・閉鎖時間:30〜70ms

・営業時間:20〜50ms

・機械生活:30,000の操作

・定格エネルギー貯蔵および動作電圧:AC220/110V、DC220/100V

・コンタクトギャップ:11±1mm

・連絡先のオーバートラベル:3.5±0.5mm

・平均閉鎖速度:0.5-0.8m/s

・平均開口速度:0.9-1.2m/s

・閉鎖時のバウンス時間に連絡します:≤2ms

・3相の開閉の同期時間:≤2ms

・主回路抵抗:≤50μΩ(630A)、≤45μΩ(1250A)、≤35μΩ(1600-2000A)、≤25μΩ(2500A以降)

製品機能:

・幅広い適用性:モジュラー動作メカニズムVCB VSG-12屋内高電圧真空回路ブレーカーは、さまざまな環境に適しており、頻繁な動作と電力システムの高い信頼性を必要とするアプリケーションに特に適しています。

・モジュラー設計:動作メカニズムはモジュラー設計を使用して、迅速な交換とアセンブリの利便性を提供します。

・安全性と信頼性:優れた電気性能を誇り、電力機器を確実に保護および制御しています。

・長い機械的寿命:機械的寿命が高いと、長期間の使用に耐えることができます。

高度な設計:コンタクトギャップやコンタクトオーバートラベルなどの機能が高性能と信頼性を確保します。

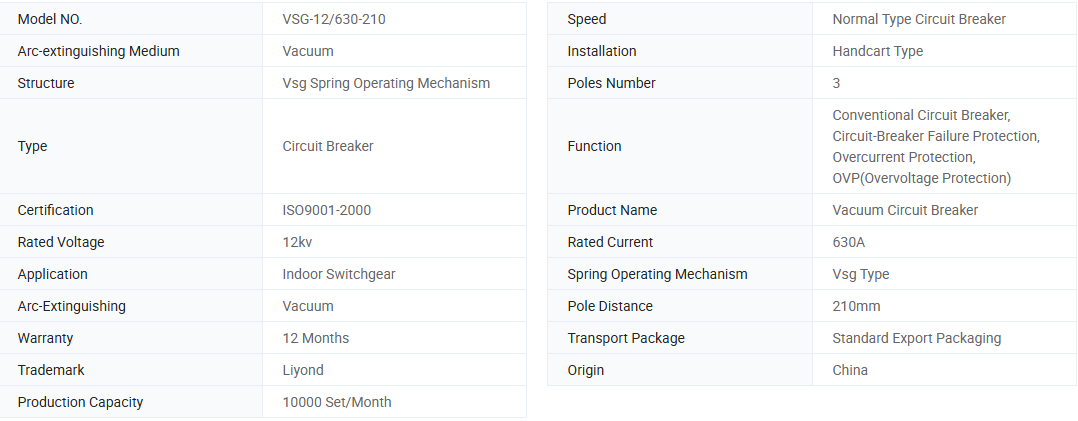

基本情報。

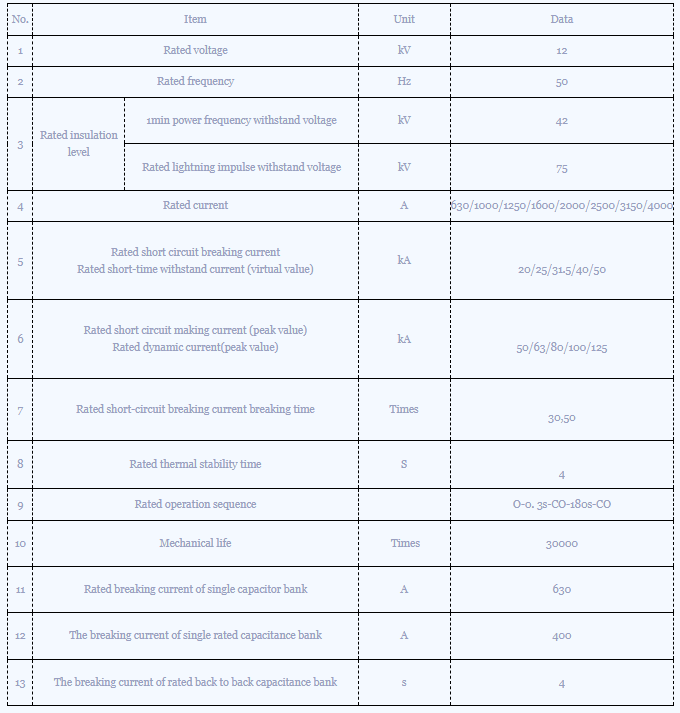

技術パラメーター

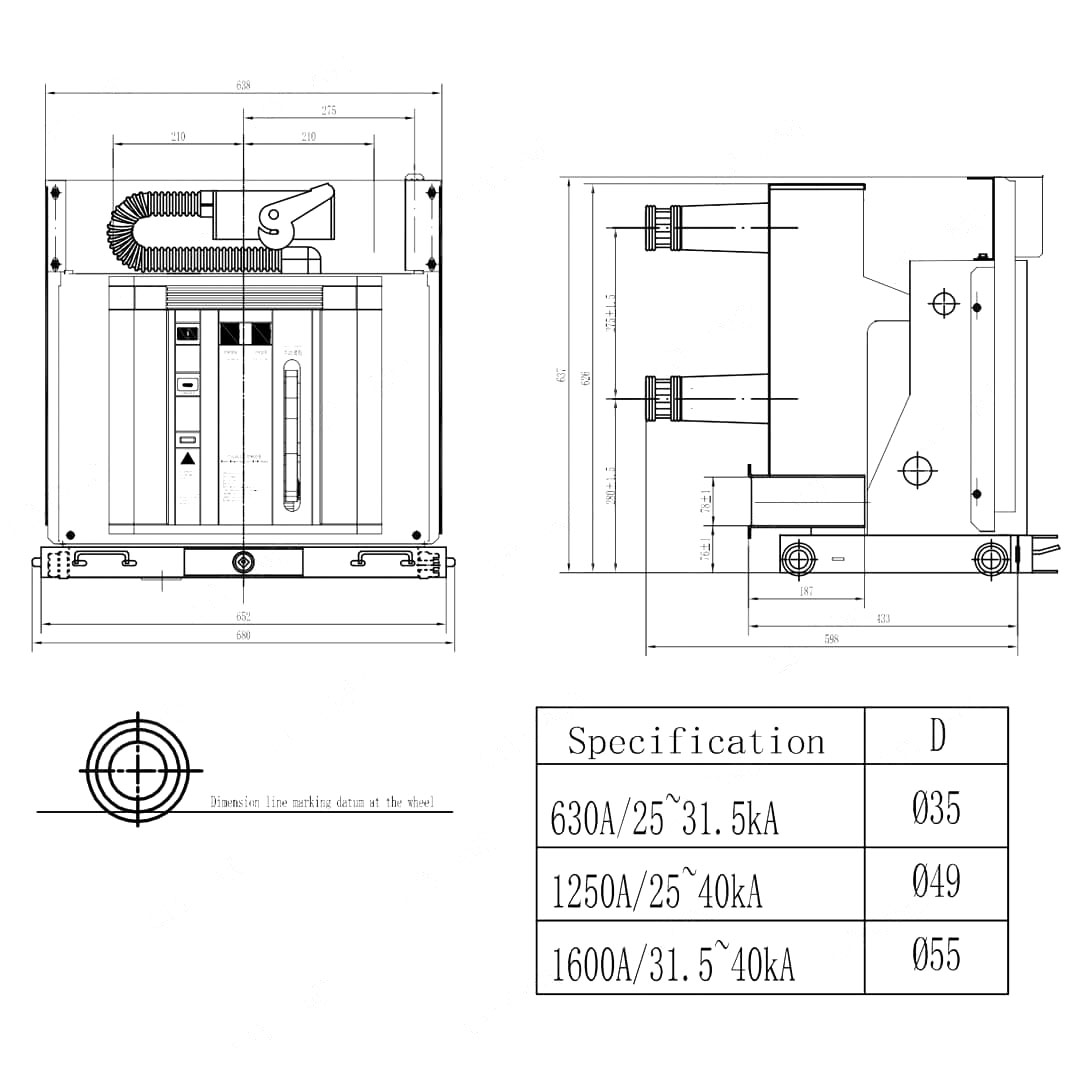

寸法図:



操作環境:

・周囲温度: +40°Cを超えない、-15°C以上(-30°Cでの貯蔵は許可されていません)。

・高度:1000mを超えない。

・相対湿度:毎日の平均は95%を超えず、月平均は90%を超えていません。 22×10-3MPAを超えない毎日の平均飽和蒸気圧力、毎月の平均は18×10-3MPAを超えていません。

・地震強度:レベル8を超えない。

・アプリケーションサイト:火災、爆発、重度の汚染、化学腐食、重度の振動のない場所での使用に適しています。




注文命令

1。VCBフルタイプ、主な技術仕様、位相距離、数量

2。サービス電圧のタイプと仕様

3。スペアパーツの名前と量





よくある質問

Q1:あなたはメーカーですか、それともトレーダーですか?

A1:私たちは大手プロのメーカーです。

Q2:配達サイクルはどのくらいですか?

A2:製品の要件と数量に依存します。一般的に、配達には5〜10営業日が必要です

Q3:アフターセールスサービスは何ですか?

A3:ユーザーの質問に1日24時間問題を解決し、すべての製品に包括的な技術サポートを迅速に提供できます。

Q4:品質の問題をどのように解決しますか?

A4:品質の問題の詳細な写真を提供してください。私たちの技術的および質の高い検査部門がそれらを分析します。 2日以内に満足のいくソリューションを提供します。

Q5:カスタマイズされたサービスを受け入れますか?

A5:OEM/ODMサービスを提供し、製品にロゴを印刷できます。私たちの専門的な技術と引用チームは、あなたの図面とパラメーターに応じて満足のいくプロジェクトを提供できます。
