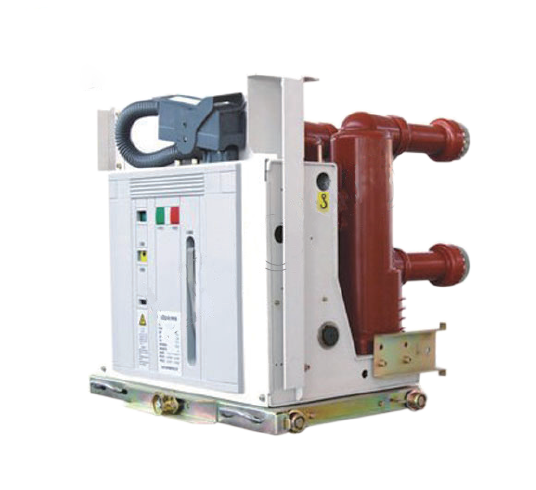

VSG-12断熱シリンダー引き出し可能VCB回路ブレーカー

Model:VSG-12

屋内離脱可能な真空回路ブレーカーは、最大12〜24kVの定格電圧と周波数50/60Hzの3相AC電源システムに適しています。それらは、発電所、変電所、石油化学、冶金、製造、その他の産業、空港、住宅地、...で広く使用されています。 VSG-12屋内高電圧真空回路ブレーカー（ABBR。：回路ブレーカー）は、定格電圧12 kVを備えた3時代のA.C. 50Hzの電源分布の屋内です。この製品は、GB1984-2003（高電圧A.C.サーキットブレーカー）、JB3855-1996（3.6-4.5KV屋内A.C.ハイ電圧回路ブレーカー）、DL403-2000（12-40.5kVハイ電圧回路ブレイカーの12-40.5kVハイボルテージブレイカーの順序付けの技術条件）およびIEC Standard Standard Standard Standard Stundarブレーカー）。グリッド機器の機器を保護および制御するために使用できます。また、産業および鉱業企業の動的設計を設計します。これは、さまざまな特性を備えた荷重と頻繁な動作、および短絡電流の壊し操作の能力の能力に適しています。

お問い合わせを送信

製品説明

私たちは、私たちの優れた商品の最高品質、競争力のある価格、金属密閉装置、LV配電キャビネット、高電圧金属駆動のスイッチギアのための理想的なサービスの見込み客の中で非常に良い地位を享受しています。将来に直面して、私たちは誠実さ、尊敬、革新、情熱、プロのチームのコアバリューを維持し続け、常に顧客中心のアプローチを順守し、高品質の製品とサービスを備えたグローバルな顧客に還元します。私たちは、革新的なメカニズムを備えた市場の全体的な発展に適応するために、豊かな人材と優れた科学研究条件に依存しています。私たちは最初に「質、評判、奉仕の目的」を追求し、「平等と相互利益」の貿易原則を遵守します。そして、私たちは、新しいジェスチャーで自宅と海外の両方でさまざまなサークルの友人と心から協力します。

屋内離脱可能な真空回路ブレーカー

VSG-12屋内高電圧真空回路ブレーカー（ABBR。：回路ブレーカー）は、定格電圧12 kVを備えた3時代のA.C. 50Hzの電源分布の屋内です。この製品は、GB1984-2003（高電圧A.C.サーキットブレーカー）、JB3855-1996（3.6-4.5KV屋内A.C.ハイ電圧回路ブレーカー）、DL403-2000（12-40.5kVハイ電圧回路ブレイカーの12-40.5kVハイボルテージブレイカーの順序付けの技術条件）およびIEC Standard Standard Standard Standard Stundarブレーカー）。グリッド機器の機器を保護および制御するために使用できます。また、産業および鉱業企業の動的設計を設計します。これは、さまざまな特性を備えた荷重と頻繁な動作、および短絡電流の壊し操作の能力の能力に適しています。

屋内離脱可能な真空回路ブレーカーは、最大12〜24kVの定格電圧と周波数50/60Hzの3相AC電源システムに適しています。それらは、発電所、変電所、石油化学、冶金、製造、その他の産業、空港、住宅地などで広く使用されています。特に、定格電流またはマルチサーキットの短絡電流で頻繁に運用する必要がある場合には、電気機器を制御および保護します。 Kyn28やAMSタイプなどの屋内空気断熱開閉装置に設置できます。

回路ブレーカーは、成熟したAPGテクノロジーで作られています。 VD4端子バッファーの適用により、屋内ターミナルがあらゆる動作環境でより信頼性が高まることが保証されます。 VD4は、GB、DL、IEC、DIN、VDE、および他の先進工業国の基準の要件を完全に満たすことができます。

真空回路ブレーカーは、主に3つの部分で構成されています：真空アーク消滅チャンバー、動作メカニズム、ブラケット、およびその他のコンポーネント。

1。真空消滅チャンバー

さまざまな種類のスイッチによると、外部スクリーンを備えたセラミック真空アークは、中間密閉カップ形状の縦磁場を備えた小さな真空消去チャンバー、および内側の密閉ガラスバブルアークを出ているチャンバーを出します。基本構造は次のとおりです。

気密断熱シェル：セラミック、ガラス、またはマイクロ結晶ガラスの気密断熱材シリンダー、可動端端カバー、固定端カバー、ステンレス鋼の波形パイプで構成される気密断熱システムは、真空シール容器です。シーリングタイプの厳格な動作手順に加えて、気密性を確保するために、材料自体も小さな通気性と内部ガスの放出を得るために必要です。

導電性システム：固定導電性ロッド、固定されたランニングアーク表面、固定接触、移動接触、移動アーク表面、および移動する導電性ロッドで構成されています。接触構造は、ほぼ3つのタイプに分けることができます：円筒形の接触、スパイラル形状の横方向の磁場接触溝曲線、および縦方向の磁場接触。現在、このタイプのアーク消滅チャンバーは、縦方向の磁場技術を採用しています。

シールドシステム：シールドカバーは、真空アーク消滅チャンバー内の不可欠なコンポーネントであり、接触点を囲むメインシールドカバー、波形パイプシールドカバー、等化シールドカバーなど、さまざまな種類のシールドカバーがあります。メインシールドカバーの機能は次のとおりです。ARCプロセス中に製品が断熱シェルの内壁に飛び散るのを防ぎ、それによりシェルの絶縁強度を低下させます。 arcアーク消滅チャンバーでの電界分布の均一性を改善することは、局所磁場強度を低減し、チャンバーを消滅させる真空アークの小型化を促進し、アークエネルギーを吸収するのに有益です。アークギャップの誘電強度の回復に有益です。

2。動作メカニズム

さまざまな種類の回路ブレーカーによると、さまざまな動作メカニズムが使用されています。一般的な動作メカニズムには、スプリング動作メカニズム（VS1）、永久磁石動作メカニズム、および併用動作メカニズム（VBD）が含まれます。

その他の部品：シャーシ車、断熱材、絶縁体など。

真空回路ブレーカーの特徴は何ですか

最大50kaまでの強力な破壊能力。骨折後、亀裂の間の媒体はすぐに回復し、培地を交換する必要はありません。
接点の開口距離は小さいです。 10kV真空回路ブレーカーの接点破壊距離は約10mmです。必要な動作電力は小さく、アクションは高速で、動作メカニズムを簡素化することができ、サービス寿命を延ばすことができます。一般的に、メンテナンスは約20年間は必要ありません。
短いアーク消火時間、低いアーク電圧、低いアークエネルギー、低い接触損失、複数の中断。
モバイルガイドロッドには小さな慣性があり、頻繁に動作するのに適しています。
スイッチを操作する場合、アクションノイズは低く、都市の使用に適しています。
アーク消火または断熱材はオイルを使用せず、火災や爆発の危険はありません。
接触ヘッドは完全に密閉された構造であり、水分、ほこり、および有害なガスの影響により、その性能を低下させません。信頼できる操作と安定したオンオフパフォーマンス。独立したコンポーネントとして、アーク消滅チャンバーは簡単に取り付けてデバッグできます。
真空回路ブレーカーのサービス寿命中、連絡先部品はメンテナンスと検査を必要としません。メンテナンスと検査が実行されたとしても、必要な時間は非常に短いです。
アークは閉じた容器で消滅し、アークとホットガスは露出していません。
配布ネットワークのアプリケーションニーズに適した複数の再閉鎖機能を装備しています
