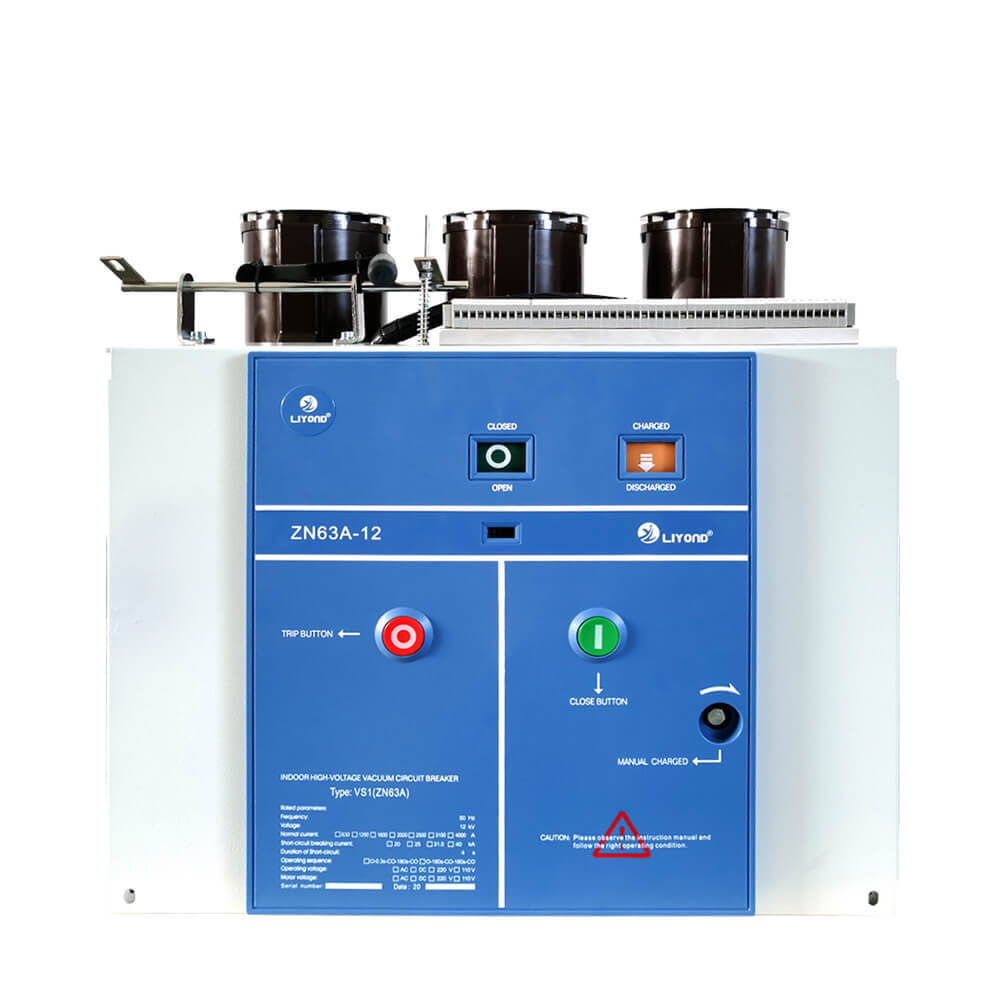

VS1-12中電圧固定型断熱材シリンダー真空回路ブレーカーVCBパネル

Model:VS1(ZN63A)-12

VS1（Zn63a）-12屋内高電圧真空回路ブレーカーは、電力網および産業電力機器の保護および制御ユニットとして定格電圧12kVの電力システムに適用されます。 Kyn28（GZS1）、XGN、GG-1A、その他の種類のスイッチギアパネルを装備できます。関連製品：隔離されたハンドカート、ヒューズハンドカート、電圧トランスハンドカート。 VS1（ZN63A）-12インドアAC MV Vacum Circuit Breakerは、電気障害の制御と保護のために、産業および鉱業企業、発電所、変電所で使用できる12kVの定格電圧を備えた3相AC 50Hz屋内スイッチギアです。 Andisは、営業運用のある場所に適しています。 C標準：IEC 62271-100。

お問い合わせを送信

製品説明

VS1（ZN63A）-12モデル屋内高電圧エポキシ樹脂真空透食体ポールは、KYN28（GZS1）、XGN、GG-1Aおよびその他のタイプのスイッチガーパネルを装備できる電力装備および産業用電源機器の保護および産業用電源機器の保護および制御ユニットとして、定格電圧12kVの電力システムに適用されます。関連製品：隔離されたハンドカート、ヒューズハンドカート、電圧トランスハンドカート

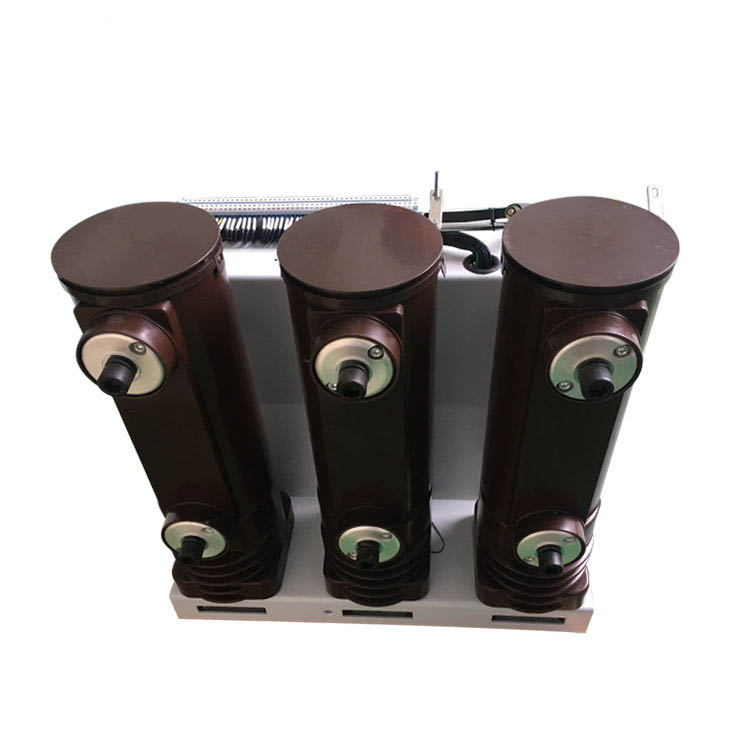

VS1（Zn63a）-12断熱シリンダーを備えた屋内真空ブレーカーの12シリーズは、3-PHRASE A.C. 50 Hzの屋内配電装置で、定格電圧は12kVです。産業および鉱業企業、発電所、変電所の分野での電気機器の制御を保護するために使用されます。このタイプの真空回路ブレーカーは、国家基準とIEC標準の規定に準拠しており、機能はM2-E2-C2のグレードに達します。

この製品は、少量、コンパクトな設計、信頼できる操作の特性を備えた、複合断熱材、スプリング充電操作、ロッドプッシュメカニズムを採用しています。開閉装置と簡単に一致し、「5つの予防」の要求を満たすことができます。

この種の真空回路ブレーカーは、Kyn28（GZS1）のような多くの種類のスイッチギアに使用できます。この一連の製品には、VCBトラック隔離トラックとヒューズトラックなどが含まれます。

構造的特徴

1.このシリーズのVCBは、合理的で美しくコンパクトな配置を備えた動作メカニズムとVCBボディの統合設計を使用しています。

2.このシリーズの一連のVCBは、天候が異なるための衝撃に対する垂直断熱材を適応し、外部因子による損傷に対するVISを効果的に防ぐことができます。

3.固定タイプと引き出し可能なタイプの2つの異なるインストールユニットは、異なるスイッチギアの異なる要件を満たすことができます。

4.回路ブレーカーのアーク消滅チャンバーと動作メカニズムは、前後の構成に配置され、透過メカニズムを介して全体として接続されます。

5.絶縁シリンダーは、APG（自動圧力ゲル化）新しいプロセスを使用して形成されます。

6.インナースカートと補強リブが断熱シリンダーに追加され、断熱レベルと動的な流域に耐える能力が向上します。

7.真空アーク消滅チャンバーは、断熱シリンダー内に設置され、異物による損傷と表面汚染を効果的に防止し、回路ブレーカーの全体的なサイズを縮小します。

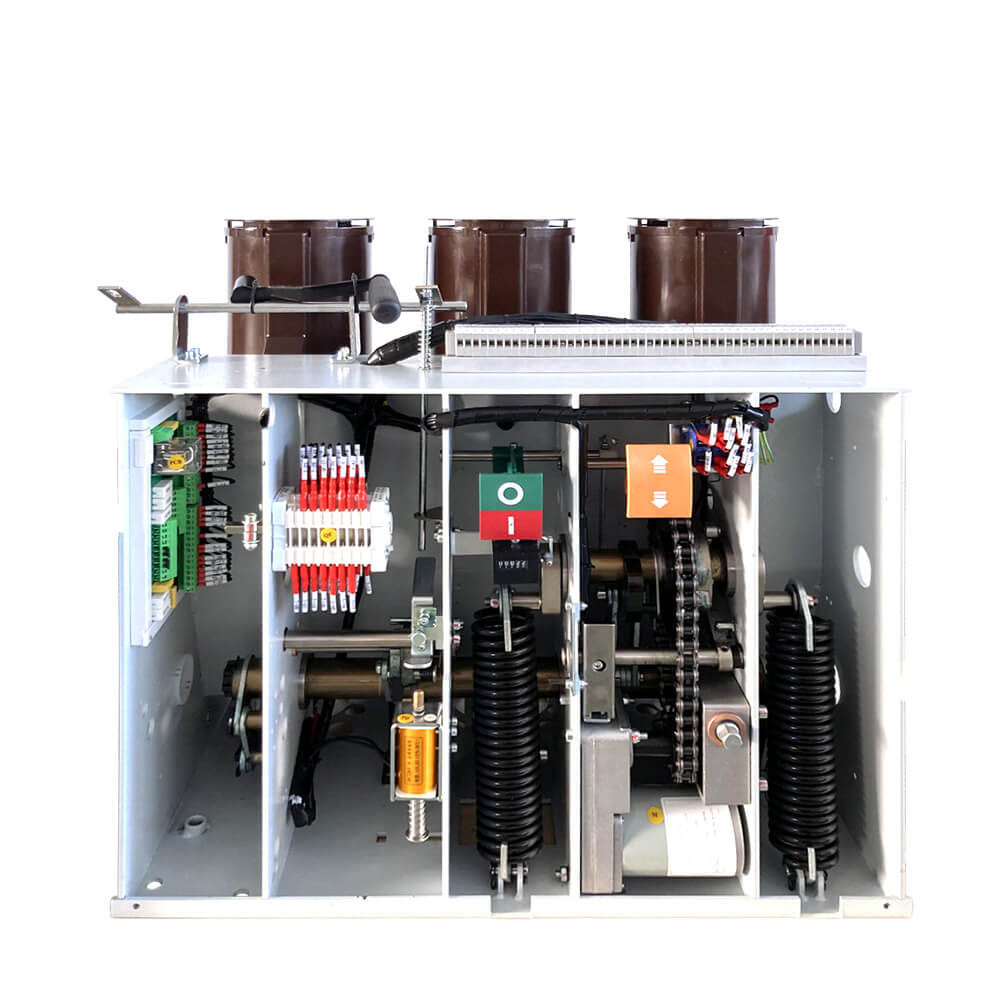

8.動作メカニズムは、電気と手動のエネルギー貯蔵機能の両方を提供する、スプリングストアーエネルギー設計を採用しています。

9. AN Advanced and Rational Buffer Deviceは、切断中にリバウンドがないことを保証し、切断の影響と振動を減らします。
