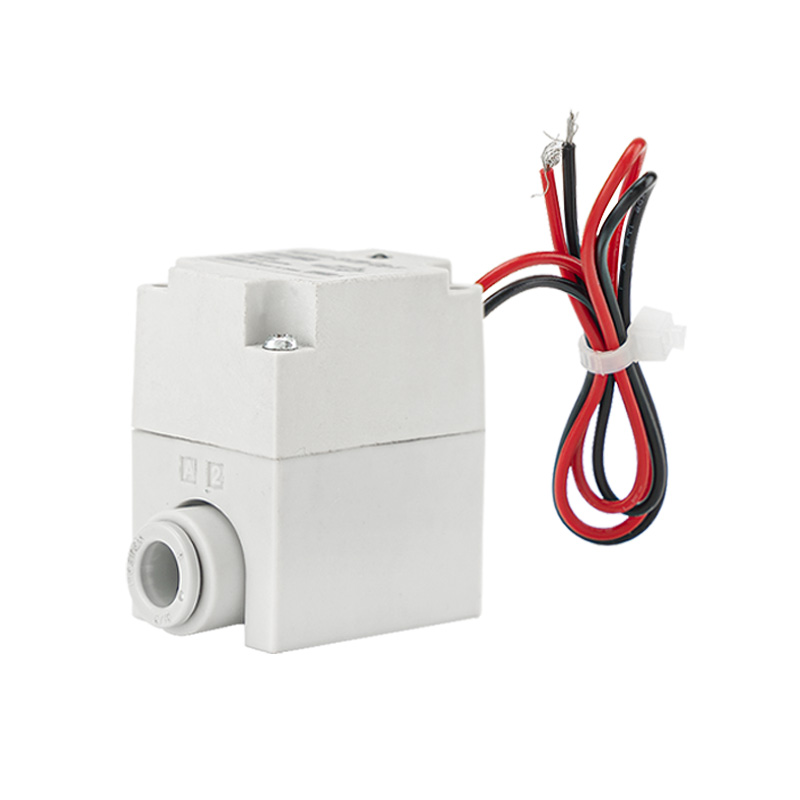

VQ21Aシリーズ 2ポートパイロット式電磁弁 ドライクリーンエア用

ブランド：Richge Technology の SOLH

1. 製品のポジショニング

     SOLH VQ21Aシリーズは、空気回路のON-OFF制御を実現する乾燥圧縮空気回路専用に開発されたパイロット式2ポート電磁弁です。超高速応答、大流量容量、延長された耐用年数、小型軽量の外形を統合しています。この専用制御コンポーネントは、乾燥空気システム、送風、排気、およびパージの工業作業条件に最適です。

2. 主要な機能

--ドライクリーンエアおよびオイルフリー回路用に最適化

     内部構造とシール材は乾燥圧縮空気用に特別にカスタマイズされています。オイルフリーのクリーンエア供給システムに適合し、安定した一貫した性能を実現し、耐用年数を大幅に延長します。

--安定した低圧始動を実現するパイロットドライブ設計

     低い入口圧力でもスムーズに動作し、変動する空気源圧力でも機能を維持します。応答速度が速く、コイル消費電力が低く、スムーズなスイッチング動作が特徴です。

--コンパクトで軽量なボディと高流量

     小型軽量なので設置スペースを最小限に抑えます。最適化された内部流路により、優れた流量を実現し、大量の排気や送風要求に対応します。

--超高速応答と連続高周波動作

     非常に短い応答時間により、持続的な高サイクルスイッチングがサポートされ、高速パージ、流体噴射、および断続的なパルス制御アプリケーションに最適です。

--ワンタッチワンタッチ管継手を一体化して配管を簡素化

     工場出荷時に組み込まれた統合クイックコネクトフィッティングが付属しています。追加のアダプターを使用せずにチューブを直接差し込むことができるため、現場での組み立てとメンテナンスの時間が大幅に短縮されます。

--長寿命と無潤滑運転

     プレミアム弾性シール構造により潤滑油が不要となり、安定した長期稼働と低い故障率でクリーンで環境に優しいエアループを維持します。

--IP65の高い保護等級と強力な環境適応性

     油汚れや機械振動に強い防塵・防滴構造で、一般自動化機器や過酷な工場環境にも安心です。

--ツールロックされたオプションの手動オーバーライド

     ツールロック付き手動ボタンにより、機器のデバッグ、日常点検、緊急時の手動切り替えが可能となり、操作の安全性と利便性が向上します。

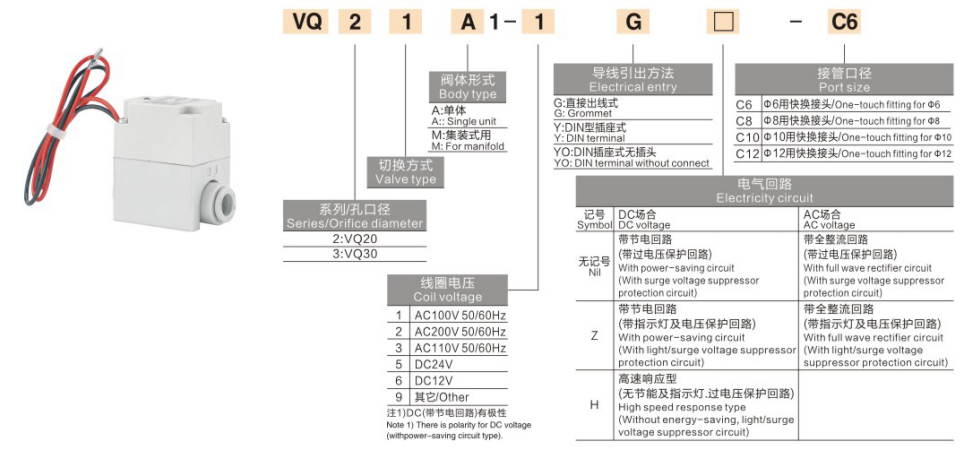

3. 完全な技術仕様

     --ポートレイアウト：2ポート2ポジションシングルソレノイド

     --操作タイプ: パイロット操作

     --適用媒体：乾燥圧縮空気

     --使用圧力範囲：0.01～0.6MPa

     --周囲温度および中温:-10℃〜+50℃

     --応答時間: ≤7 ミリ秒

     --クイックコネクトサイズ：φ6・φ8ワンタッチ継手（C6・C8）

     --シールタイプ: 弾性ゴムシール

     --潤滑要件: 無潤滑

     --手動操作: オプションのツールロック手動オーバーライド

     --利用可能なコイル電圧: DC12V / DC24V、AC100V / AC110V / AC200V / AC220V

     --保護等級：IP65防塵・防滴

     --取り付けオプション: 個別シングルマウント/マニホールドスタックマウント

4. 典型的なアプリケーションシナリオ

     --ドライエアパイプラインとクリーンオイルフリーエア供給システムのオンオフ制御

     --ワークパージ、除塵、空冷、排気制御回路

     --包装、エレクトロニクス、印刷、食品加工用の自動機械

     --超高速応答、大流量、長寿命、コンパクトな設置面積を必要とする空気圧ループ

一文の要約

     SOLH VQ21A 乾燥空気専用のパイロット操作 2 ポート ソレノイド バルブは、7ms 以下の超高速応答、大流量、コンパクトで軽量な設計、統合されたプッシュイン継手、メンテナンス不要の性能を実現し、すべての乾燥空気回路に対する効率的なオン/オフ制御ソリューションとして機能します。
