VO307シリーズ 3ポートソレノイドバルブ 直動ポペット マニホールドマウント形

ブランド：Richge Technology の SOLH

製品のポジショニング

     VO307 シリーズは、VT307 シリーズのマニホールド取付専用バージョンで、バルブアイランドとマニホールドの一体化専用に開発された直動式ポペット 3 ポートソレノイドバルブです。空気回路の遮断、切替、排気制御を行います。ゼロ圧力での起動と正圧と真空の両方の作動条件との互換性を特徴とするこのコンパクトでハイサイクルで信頼性の高い切り替えバルブは、自動化機器の集中空気圧制御に最適です。

主要な機能

     --特殊なマニホールド構造、バルブアイランド統合の第一選択サイドパイプポートなしのマニホールド設置用にカスタム設計。複数のバルブを密に並べて配置することで、設置スペースを節約し、配線レイアウトを標準化し、潜在的な漏れ箇所を減らし、バルブアイランドと集中空気圧制御システムを完全にマッチングさせることができます。

     --直動ポペット設計、ゼロ圧力始動が可能操作にパイロット圧力は必要ありません。 0 ～ 0.7 MPa の正圧範囲内で安定して動作し、真空バージョンは -101.2 kPa までの圧力をサポートします。低圧、真空、不安定な空気源環境下でも安定した動作を保証します。

     --強力な汎用性を備えた多機能で柔軟な設計。ノーマルクローズ (NC)、ノーマルオープン (NO)、分流器、セレクターを含む複数の動作モードをサポートします。カバープレートを交換するだけで機能を素早く切り替えることができ、汎用性に優れています。

     --高速応答と高周波サイクルに対する耐久性応答時間 ≤ 20 ms、最大動作周波数は 10 Hz に達し、高速エアブロー、ジェッティング、および真空切り替えの作業条件に最適です。

     --弾性HNBRシールと無潤滑操作メインバルブは、優れた気密性と長寿命を備えたプレミアムHNBRゴム弾性シールを採用しています。運転時に潤滑油が不要なため、クリーンで環境に優しい使用が可能となり、メンテナンスコストも削減できます。

     -- コミッショニングに便利な手動オーバーライドを装備。現場でのデバッグ、検査、緊急時の手動切り替えを容易にするノンロック手動押しボタンが標準装備されており、設置とメンテナンス作業が簡素化されます。

     --低消費電力＆超長寿命標準コイルは低消費電力で長期連続通電をサポートします。主要部品は日本ブランドと同等の寿命を持つ輸入品を使用しており、コストパフォーマンスに優れています。

技術仕様

     --ポート構成：3ポート2ポジションシングルソレノイド

     --動作原理：直動ポペット式

     --シール材質：HNBR弾性ゴムシール

     --適用媒体：圧縮空気、不活性ガス

     --動作圧力範囲:0～0.7MPa。真空式：-101.2kPa～0.1MPa

     --耐圧力:1.5MPa

     --周囲温度：-10℃～+50℃

     --応答時間: ≤ 20 ms (0.5 MPa でテスト)

     --最大動作周波数: 10 Hz

     --潤滑要件: 無潤滑

     --手動操作: ノンロック手動オーバーライド

     --取付タイプ：マニホールドマウント（ベースマニホールド取付）

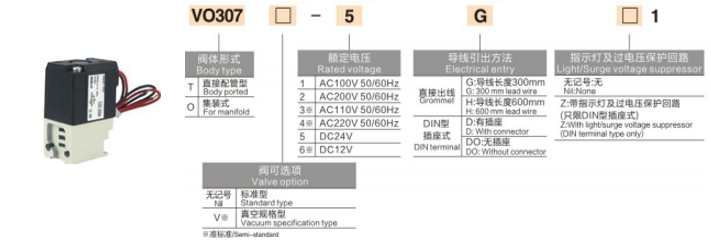

     --利用可能な電圧: DC12V / DC24V、AC110V / AC220Vおよびカスタマイズされたオプション

     --適合マニホールドベース：VV307シリーズ4．典型的なアプリケーションシナリオ · 自動生産ライン、ロボットアーム、クランプ治具向けの集中空気圧制御

     --真空吸着、真空破壊、エアブロー、流体噴射システム

     --包装、印刷、繊維、木工、食品加工機械

     --マニホールド統合、ゼロ圧力起動、真空対応、高周波動作を必要とする機器

     -- バルブアイランド、マルチバルブアセンブリ、モジュール式空気圧制御システム

一文の要約

     SOLH VO307 マニホールド マウント 3 ポート ポペット ソレノイド バルブは、バルブ アイランド用に特別に構築されており、ゼロ圧力始動、完全真空互換性、多機能変換、高速高周波応答、メンテナンス不要の動作をサポートしており、集中空圧オートメーション制御にとってコスト効率の高い最適なソリューションとなります。
