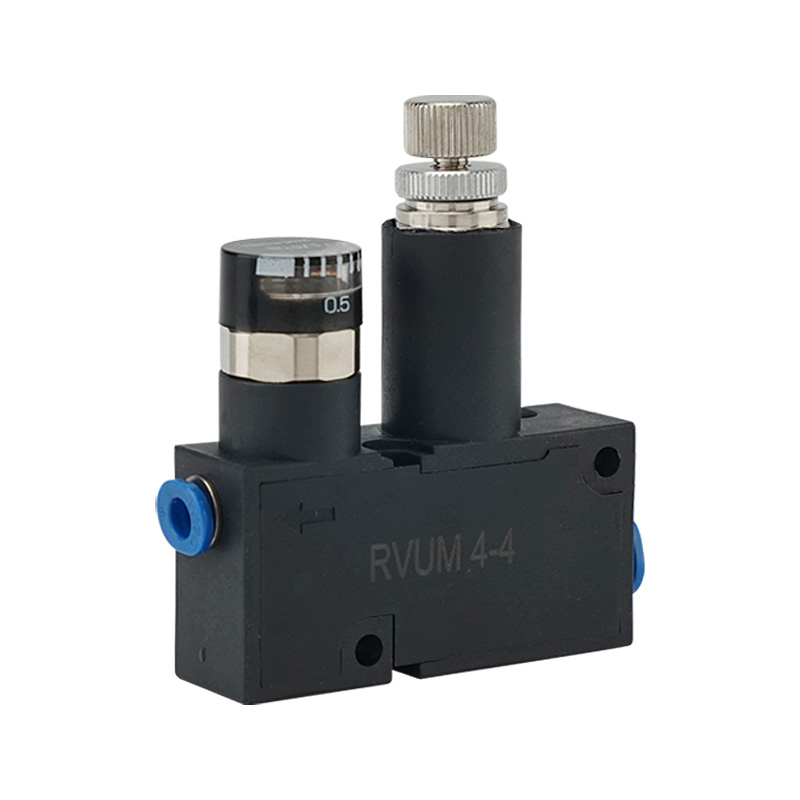

RVUM シリーズ ミニ圧力調整弁 |コンパクトワンタッチ管継手付直動ピストン空圧減圧弁

ブランド: SOLH by Richge Technology |超小型精密空気圧調整器

1. 製品概要

     SOLH RVUMシリーズは超小型直動ピストン式微小調圧弁、スペースが限られた小型空気圧回路用に特別に開発されました。リリーフタイプ（標準）とノンリリーフタイプの両方の構造に対応しており、フレキシブルなストレート/エルボ接続オプション、ワンタッチ継手一体型、0.1～0.8MPaの精密圧力調整が可能です。超小型軽量設計、多様な取り付け方法、安定した圧力出力により、分注、真空吸着、マイクロエアブローなどの精密小流量シナリオに幅広く適用され、小型自動化装置の最適な圧力安定化ソリューションとして機能します。

2. 基本的な位置付けと動作原理

     • 構造設計：高精度直動ピストン構造を採用し、標準リリーフタイプとオプションのノンリリーフタイプの2種類を用意し、多様な回路圧力調整ニーズに対応します。

     • 精密な圧力安定化：最大入口圧力は0.9MPaに達し、出力圧力は0.1MPa～0.8MPaの範囲で安定して調整可能です。リリーフタイプの設計により、過剰な圧力の空気が自動的に排出され、下流側の圧力が一定に維持されます。

     • 適用媒体: 純粋な圧縮空気、オイルフリー潤滑操作をサポートし、クリーンで精密な空気圧作業環境に完全に適応します。

3. 優れた製品特長

  3.1 超小型・軽量ボディ

     バルブボディ全体は、占有スペースが極めて小さい小型一体型設計を採用しています。機器組み込み、パネル取り付け、狭い治具スペースのレイアウトに最適で、小型空気圧システムの占有スペースゼロの最適化を実現します。

  3.2 フレキシブルワンタッチ管継手配管

     IN、OUTポートともにストレートタイプとエルボタイプを自由に切り替え可能です。メートルφ4/φ6およびインチ5/32"/1/4"空気圧チューブに互換性があります。工具不要のプラグイン取り付けにより、強力な互換性により、現場での配管や改造の効率が大幅に向上します。

  3.3 高精度で安定した圧力調整

     規定精度±5％FSの0～0.8MPaのプロフェッショナル用圧力計を搭載しています。自動塗布、ワークピースの真空吸着、マイクロエアブロー、位置決め制御などの小流量の精密シナリオで超安定した圧力出力を実現し、製品精度に影響を与える圧力変動を効果的に回避します。

  3.4 多様化する実装方法

     独立した直接設置とブラケット統合クラスター設置をサポートします。さまざまな機器レイアウト要件に柔軟に対応し、一点独立圧力調整とマルチループ統合集中圧力制御を実現します。

  3.5 耐久性と信頼性の高いパフォーマンス

     バルブ本体は高強度アルミニウム合金と樹脂材料で作られており、耐食性と構造安定性に優れています。動作温度範囲は0℃～60℃（凍結なき環境）であり、工業生産シナリオにおいて長期安定した動作を保証します。

4. 一般的な技術仕様

5. モデルのコーディング規則と選択例

  5.1 完全なモデル定義

     標準モデル形式: RVUM - [チューブスペック] - [チューブスペック] - [サフィックス]

     • RVUM：超小型ピストン式ミニ圧力調整器のシリーズコード

     • チューブ仕様コード：04=φ4mm、06=φ6mm、08=φ8mm

     • サフィックスA：精密圧力計を搭載

 5.2 一般的なモデルの適用事例

     • RVUM6-6：従来の小型空気圧回路用のφ6ストレート入口＋φ6ストレート出口のベーシックモデル

     • RVUM6-6-A：圧力計内蔵のφ6ストレート入口・出口で、目で見て圧力調整が可能

     • RVUM4-6：φ4ストレート入口＋φ6エルボ出口、狭所・微小流量配管用の小口径非対称モデル

6. 典型的なアプリケーションシナリオ

     • マイクロオートメーション機器および治具: 3C 電子機器、医療機器、小型ロボットアーム、精密工具治具などに広く使用されています。

     • 精密小流量制御: 自動塗布、バキュームワーク吸着、マイクロエアブロー洗浄、精密位置決め圧力制御のプロフェッショナル。

     • コンパクトな統合システム：機器組込み設置、パネル埋込取付、マルチループクラスタ一体型空気圧システムに最適です。

     • 電磁弁後回路：電磁弁下流に直接設置し、二次圧を減圧し、圧力変動をなくし安定した圧力出力を実現します。

7. 製品シリーズ比較・選定ガイド

一文の要約

     SOLH RVUM シリーズ ミニ圧力調整器は、超コンパクト サイズ、柔軟なワンタッチ配管、0.1 ～ 0.8MPa の精密圧力調整を統合しており、スペースが限られたマイクロ空気圧回路や精密小流量自動化機器に最もマッチする高安定性の圧力安定化ソリューションです。
