MHW2シリーズ 180°ラック&ピニオンスイング エアグリッパ

ブランド: SOLH by Richge Technology

製品概要

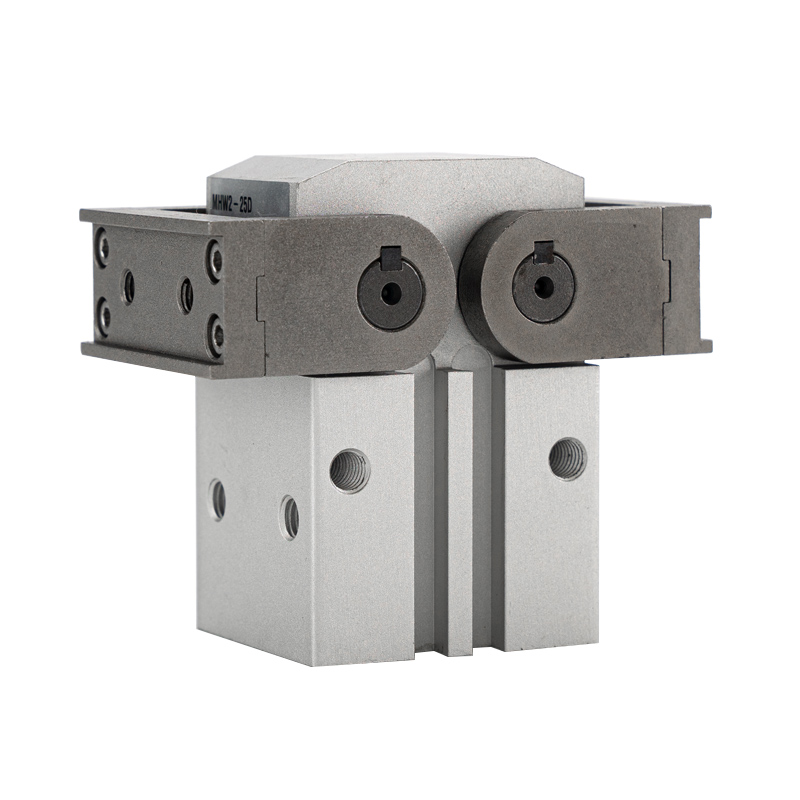

     SOLH MHW2シリーズは、合計180°の開き角度を備えたラック＆ピニオン駆動の2爪スインググリッパです。主な強み: 正確なギア同期動作、超広角 180° スイング角度、省スペースの外形、4 面センサー取り付けスロット、防塵耐久構造。ワークの反転、ロード/アンロード、大型部品のグリップや狭いスペースのステーションに広く採用されており、大角度スインググリッパー用途の主流の選択肢となっています。

コア構造と設計機能

     -- 動作原理: シリンダーがラックを押してピニオンを駆動し、同期回転します。 2つの顎が対称的にスイングします。ギアの噛み合いにより、優れた同期性を実現し、オフセットのずれがなく均一なクランプ力を実現します。

     -- スイング特性: 各ジョーは最大 90° まで回転し、両側の合計開口部は 180° になります。完全に開いたジョーはシリンダー本体に対して垂直に立ち、最小限の投影スペースを占有するため、機械的な回避が必要なマテリアルハンドリングに最適です。

     -- ボディレイアウト: 磁気リングを内蔵した正方形の硬質アルマイト処理アルミニウムハウジング。 4 面 (上/下/左/右) のセンサー溝は、M9B / A93 磁気スイッチの直接取り付けをサポートし、自由なセンサー配置をサポートします。

     -- 素材と保護: 硬質酸化シリンダー、高強度合金鋼ジョー、防塵シール構造。隙間が狭いので異物の侵入を防ぎ、粉塵の多い作業場でも安定した性能を発揮し、寿命が長くなります。

     -- 動作モード: 複動 (D)。シリンダ推力の双方向によりギアを正逆回転させてジョーの開閉を実現します。

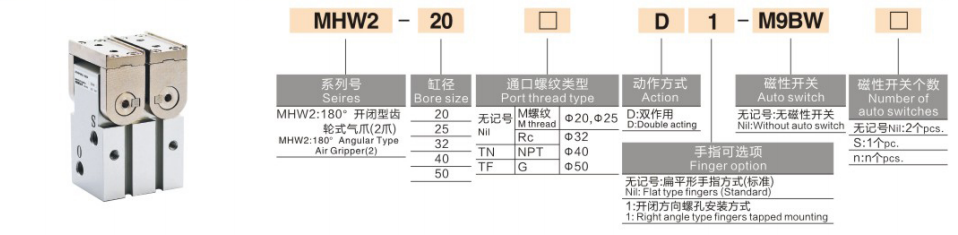

完全なモデルコーディングルール

 1. 型式例：MHW2-32D-M9BW

  2. 標準注文参考例

     -- MHW2-25D：ボア25 複動ベーシックモデル マグネットスイッチなし

     -- MHW2-40D-M9B：ボア40、複動形M9Bマグネットスイッチ付

ユニバーサルコア技術仕様（供給圧力0.5MPa）

主要な競争上の利点

  1. 180°の超広振り角と優れたスペース利用率

     -- ジョーは全開時に本体に対して垂直に立ち、シリンダー投影スペースのみを占有するため、ワークピースの回避と反転動作が必要な狭いステーションやプロセスに適しています。

  2.高精度歯車同期変速機

     -- ラック＆ピニオン噛み合い駆動、同期誤差 ≤0.1°、バランスの取れた対称クランプにより、一方の力によるワークの滑りを効果的に防止します。

  3. 360°柔軟なセンサーレイアウト

     -- 磁気スイッチは本体の 4 つの表面に取り付けることができ、全方向の位置監視、あらゆる取り付け方向での便利な取り付けと試運転を実現します。

  4. 過酷な環境に耐える防塵構造

     -- 最適化されたシーリングと小さな内部ギャップが塵の侵入をブロックします。機械的耐用年数は 500 万サイクル以上で、長期にわたるハイサイクル自動生産ラインでも安定しています。

 取り付け形式と一般的な産業用途

  1. 取り付けオプション

     -- 軸方向水平取り付け: 組立ラインの積み下ろし用の水平クランプ

     -- 縦方向の垂直取り付け: ワークピース反転ステーションの垂直昇降

     -- 側面取り付け: 狭い限られた機器スペース用の側面クランプ

  2. 典型的なアプリケーションシナリオ

     -- エレクトロニクスおよび家電製品: ハウジング、パネル、大型コンポーネントの掴みと反転

     -- 自動車部品: ランプハウジング、内装トリム、小型鋳物の輸送

     -- 物流と梱包: 箱、パレット、樽詰めされた材料の取り扱い

     -- 機械および射出成形の自動化: 工作機械や成形機からの大型ワークピースのピッキング

選定比較: MHW2 ギアスイング VS MHY2 カムスイング VS MHT2 トグルグリッパー

3 ステップの迅速な選択ガイド

  1. ワーク質量による穴径の選定

     -- 20 ≤ 3kg、25 = 3 ～ 5kg、32 = 5 ～ 10kg、40 = 10 ～ 15kg、50 = 15 ～ 20kg。 ≥30% の負荷安全マージンを確保してください。

  2. スイング角度の検証

     -- 標準シングルジョースイング角度 90 °、全開口 180 °。ワーク寸法と回避移動量に応じて十分なクリアランスを確認してください。

  3. 構成のマッチング

     -- 位置信号フィードバック: M9B シリーズ磁気スイッチを備えた 4 面の取り付けスロットを利用して、取り付け方向に関係なく柔軟なレイアウトを実現します。

     -- 粉塵の多い作業場環境: 優れた防塵シール構造により MHW2 を優先します。

一文の要約

     SOLH MHW2ラック＆ピニオン180°スイング空気圧グリッパは、4面磁気スイッチの取り付けと防塵シールを備えたギア同期伝動を採用し、中荷重ワークの反転とマテリアルハンドリングをサポートします。包装、自動車、および一般オートメーションの密閉宇宙ステーションに最適な省スペーススインググリッパー。
