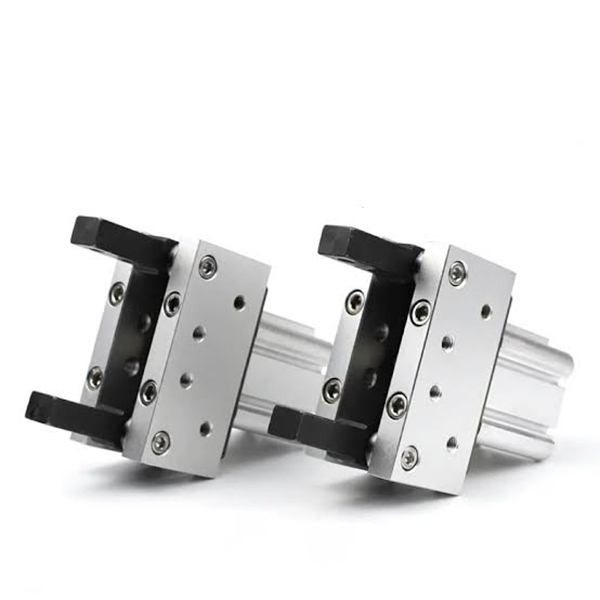

MHT2シリーズ トグルジョイント高耐久セルフロック空気圧グリッパ

ブランド: SOLH by Richge Technology

製品概要

     SOLH MHT2 シリーズは、トグルジョイント駆動の 2 爪ピボット アンギュラ グリッパです。トグルセルフロック機構、電源オフ保持機能、超高クランプトルク、高い構造剛性を備えた4面センサー取り付けスロットなどの優れた機能を備えています。

     厳格な落下防止安全要件を備えた重量ワークのクランプ、輸送、位置決めに最適化されています。リスクの高い自動化ステーションに推奨される重荷重グリッパーです。

コア構造と設計機能

     -- 動作原理: シリンダーのプッシュプルとトグルリンクの力増幅機構を組み合わせます。ジョーが閉じると、トグルは死点ロック位置に達します。クランプ力は3〜5倍に増幅され、エア圧力損失/エア遮断時でも80％以上のクランプ力を継続的に維持できるため、信頼性の高い安全なセルフロックが可能です。

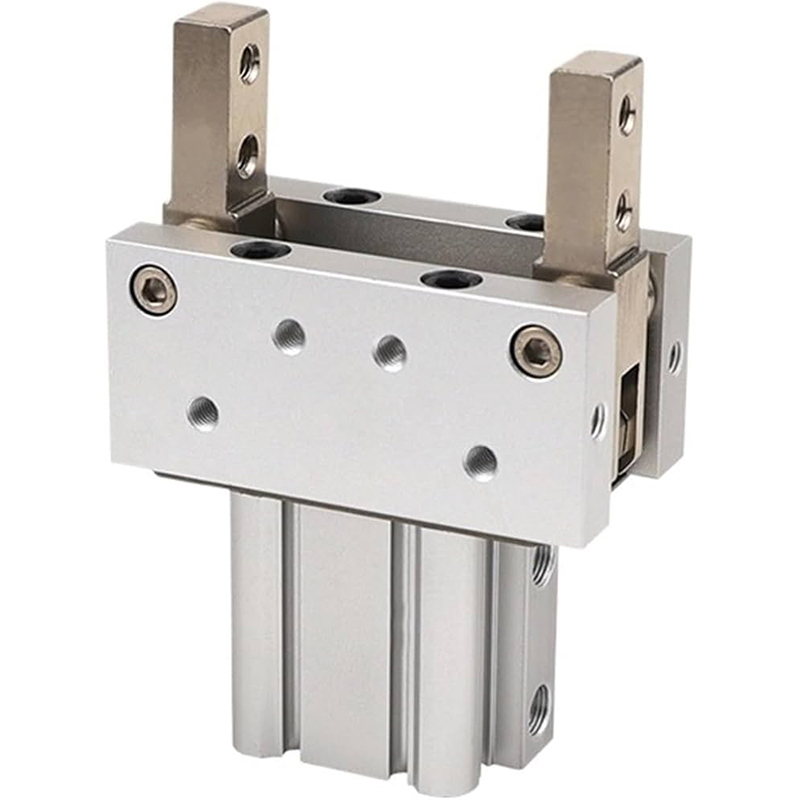

     -- 本体構造: 磁気リングを内蔵した角型硬質陽極酸化アルミニウム製ハウジング。 4 つの取り付け溝 (上/下/左/右) により、センサー レイアウトの死角なく M9B / A93 シリーズ 磁気スイッチを直接組み立てることができます。

     -- 動作形式：複動形（D標準形/DZ更新軽量形）。ジョーは閉じた位置でロックされます。シリンダーの推力によりジョーがリセットされ、開く動作が可能になります。

     -- 材質仕様: 硬質酸化アルミニウムシリンダー、高強度合金鋼ジョー、耐摩耗性リンケージアセンブリ。高剛性、長寿命、無給油でメンテナンスフリーです。

     -- 柔軟な取り付け: 複数のタップ付き取り付け穴により、軸方向、縦方向、水平方向の取り付けがサポートされ、コンパクトな限られた機器のレイアウトに適しています。

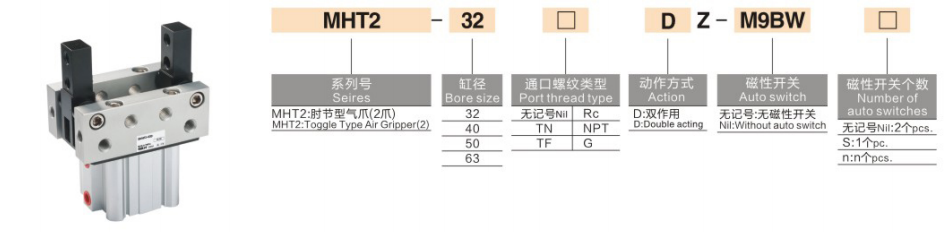

完全なモデルコーディングルール

 1. 型式例：MHT2-50DZ-M9BW

  2. 標準注文参考例

     -- MHT2-32D：ボア32、スイッチなし複動形標準ベースモデル

     -- MHT2-63DZ-M9B：ボア63、最新軽量DZタイプ、4面センサースロット、M9Bマグネットスイッチ搭載

ユニバーサルコア技術仕様（供給圧力0.5MPa）

主要な競争上の利点

  1. 強力なセルフロック落下防止性能

     -- トグル死点ロック設計により、空気供給の遮断または圧力損失後も ≥80% のクランプ力が維持されます。安全性の高い自動生産ラインにおけるワークの落下リスクを効果的に排除します。

  2. 重負荷作業に耐える超高クランプトルク

     -- 最大トルクはφ63モデルで106N・mに達し、5～50kgの重量ワークを把握でき、同等の内径の平行チャックを大きく上回ります。

  3. 360°柔軟なセンサーレイアウト

     -- 本体に統合されたガイド レールはありません。磁気スイッチを4面に取付けることにより全方向の位置検出を実現し、狭い取付空間に最適です。

  4. 高剛性＆長寿命

     -- 合金鋼のジョーと耐摩耗性リンケージは 500 万回を超える安定したサイクルをサポートし、高頻度の重負荷連続運転に適応します。

取り付けオプションと一般的なアプリケーションシナリオ

  1. 取付形態

     -- 軸方向取り付け: 組立ラインの材料移送用の水平プッシュ&プル

     -- 縦方向の垂直取り付け: 上下のロード/アンロード ステーション

     -- 側面取り付け: スペースが限られたステーション向けの側面クランプ

  2. 代表的な産業用途

     -- 自動車部品: エンジン ハウジング、ギアボックス カバー、ホイール ハブのグリップ

     -- 工作機械の自動化: 重鋳造、鍛造部品、金型の取り扱い

     -- 物流搬送: 金属製パレット、ボックス、バレル材の輸送

     -- 安全位置決めステーション: オーバーヘッド落下防止ステーション、プレス装置用の安全クランプ治具

選定比較：MHT2 トグルグリッパ VS MHZL2 VS MHL2

3 ステップの迅速な選択ガイド

  1. ワーク質量による穴径の選定

     -- 32 ≤ 5kg、40 = 5 ～ 15kg、50 = 15 ～ 30kg、63 = 30 ～ 50kg。少なくとも 30% の負荷安全マージンを確保してください。

  2. スイング角度の検証

     -- 最大開口角度: MHT2-32 は最大 28°、MHT2-63 は 23° に制限されます。対象ワーク寸法に対して十分なクリアランスを確保してください。

  3. 構成のマッチング

     -- 位置フィードバック要件: 4 面センサー取り付けには DZ 軽量バージョン + M9B 磁気スイッチを選択してください

     -- 安全性の高いオーバーヘッド処理: 独自の電源オフ自動ロック機能を備えた MHT2 を優先します。

一文の要約

     SOLH MHT2 トグル ジョイント セルフロック空気圧グリッパは、電源オフ時の落下防止クランプ機能を備えた死点リンケージ力増幅構造、4 面磁気スイッチ取り付けおよび高い合金剛性を採用しており、D / DZ バージョンで利用可能で、自動車部品、鋳造およびオーバーヘッド重量ワーク工作機械のロード/アンロードの自動化に最適な頑丈な安全グリッパです。
