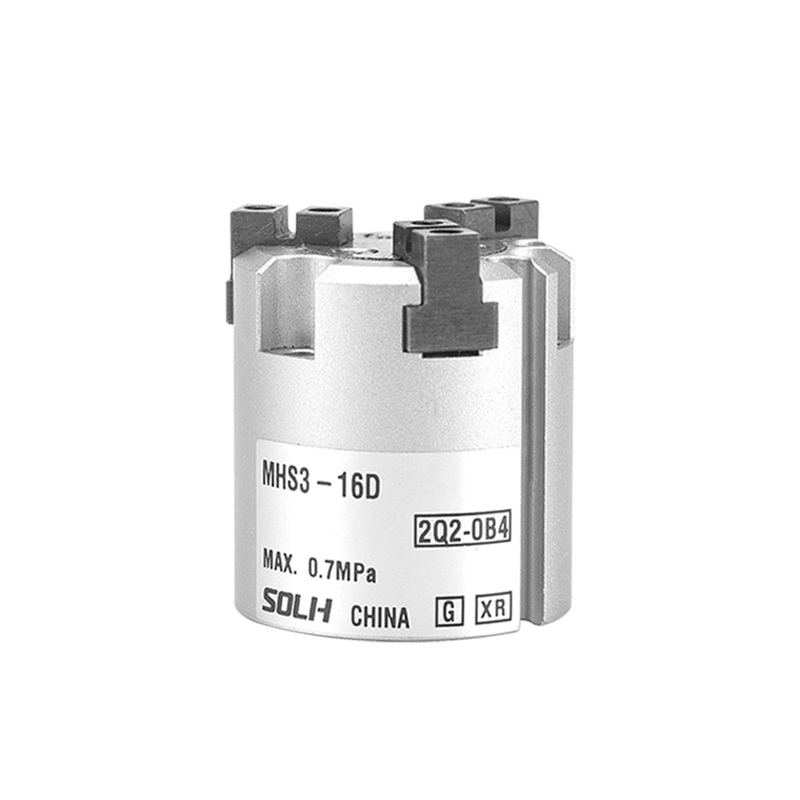

MHS3・MHS4シリーズ 同心エアグリッパ（ウェッジカム中空センタリングチャック）

ブランド: SOLH by Richge Technology

シリーズ概要

     -- MHS3: ウェッジカムによって駆動される 3 爪同心平行グリッパー。超高同軸度でシャフト、ディスク、円形ワークをクランプするように設計されています。

     -- MHS4: 正方形、長方形、不規則な部品用の 4 爪直交平行グリッパー、たわみや傾きを防ぐ安定したクランプ。

     -- ドライブモード: 複動 (D) が標準。単動ノーマルクローズ/ノーマルオープンはオプションです。

     -- 構造: ウェッジカムトランスミッション、内蔵磁気リング、中央中空スルーボア、高剛性耐摩耗構造、オイルフリー操作。

     -- 位置精度: 繰り返し位置決め精度 ±0.01mm、オフセットのない一貫した中心位置決め。

主要な構造的利点

  1. ウェッジカムによる高精度セルフセンタリング

     -- すべてのジョーは、同一の中心点を共有して同期して開閉します。円形パーツにより偏心のない自動芯出しを実現。

  2. 中央中空貫通穴

     -- エアチューブ、光ファイバー、またはエジェクターピンの配線が可能。スリーブワーク、シャフト部品、スルーブランキング加工に適しています。

  3. 小型・薄型・軽量ボディ

     -- 全高が低く、ロボットエンドエフェクタの密な設置レイアウトに最適です。

  4. 横方向の力に強い

     -- 圧入、プラグ作業、外部荷重がかかる工作機械の負荷に最適です。

  5. すべてのボアサイズに磁気リングを内蔵

     -- M9B / M9BW シリーズの全開 / 全閉状態を検出する磁気スイッチと互換性があります。

  6. 完全なボア範囲: φ16 / 20 / 25 / 32 / 40 / 50 / 63 / 80 / 100 / 125mm

完全なモデル命名規則

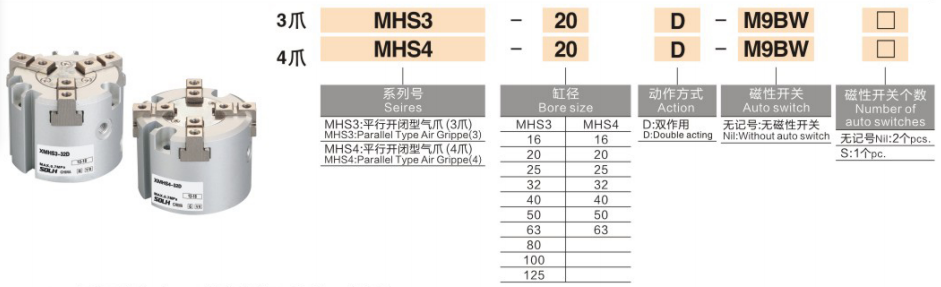

  1. 型式例：MHS3-32D-M9BW

  2. 標準注文参考例

     -- MHS3-25D：3爪、φ25、複動、マグネットスイッチなし

     -- MHS4-40D-2M9B：4爪、φ40、複動、M9Bデュアルマグネットスイッチ搭載

一般標準技術仕様書（試験圧力：0.5MPa）

  1. 共通パラメータ

     -- 使用圧力範囲: 0.15 ～ 0.6 MPa

     -- 周囲温度: -10 ～ 60℃ (空気配管内に氷結がないこと)

     -- 最大動作周波数: 120 サイクル/分

     -- 繰り返し位置決め精度: ±0.01 mm

     -- 潤滑: オイルフリー設計、クリーンな生産環境に最適

  2. クランプ力と片側ストローク表

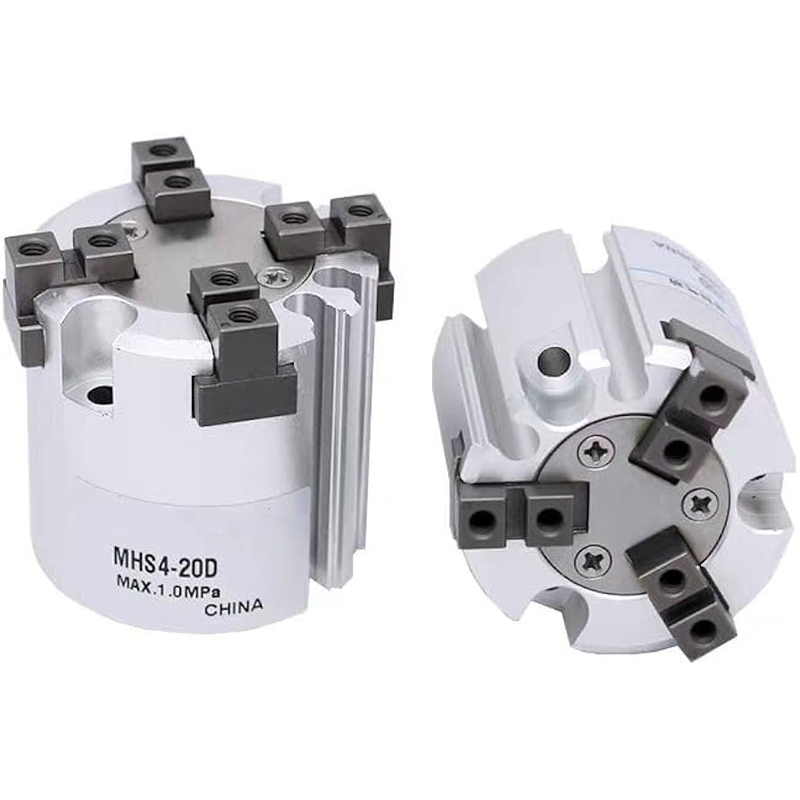

選択の比較: MHS3 VS MHS4

取り付け方法と一般的なアプリケーションシナリオ

  1. 取り付けオプション

     -- 端面ネジ + 側面位置決めピンで固定、ロボット EOAT 取り付けに汎用

     -- 中央の貫通穴により、エジェクタピンの排出が可能になります。内部拡張と外部クランプの両方をサポート

  2. 代表的な産業用途

     -- 工作機械のロードおよびアンロード: シャフトおよびディスクワークのグリップ

     -- 3C Electronics: 円形端子、正方形チップ、小型ハードウェアの取り扱い

     -- 包装産業: ボトル本体、管状および円筒状の材料の位置決め

     -- 組立・圧入工程：ベアリングプレス、シャフトスリーブ挿入、同心組立

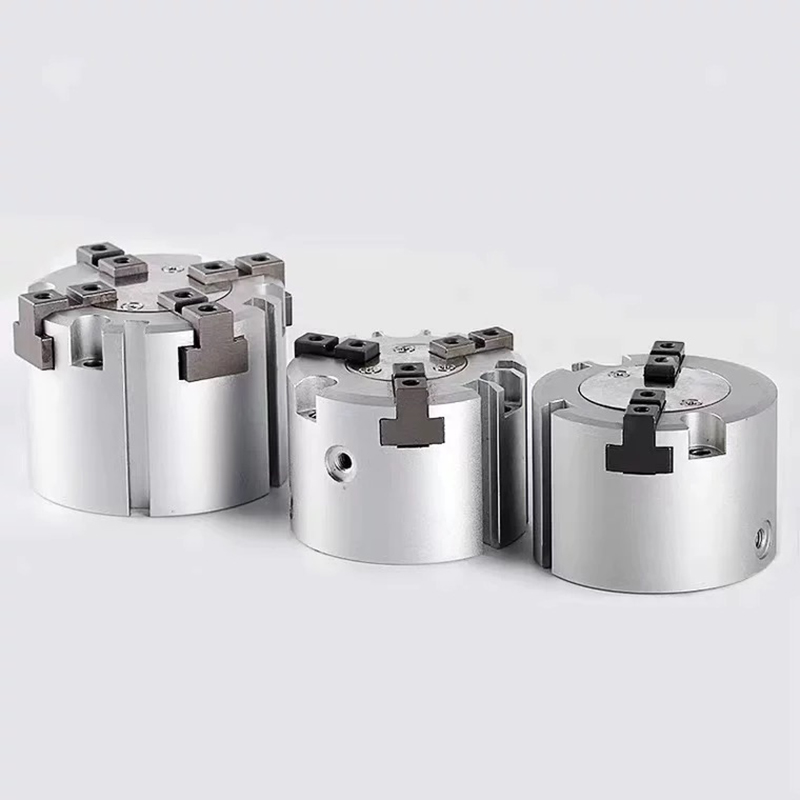

MHS ファミリの完全な製品分類

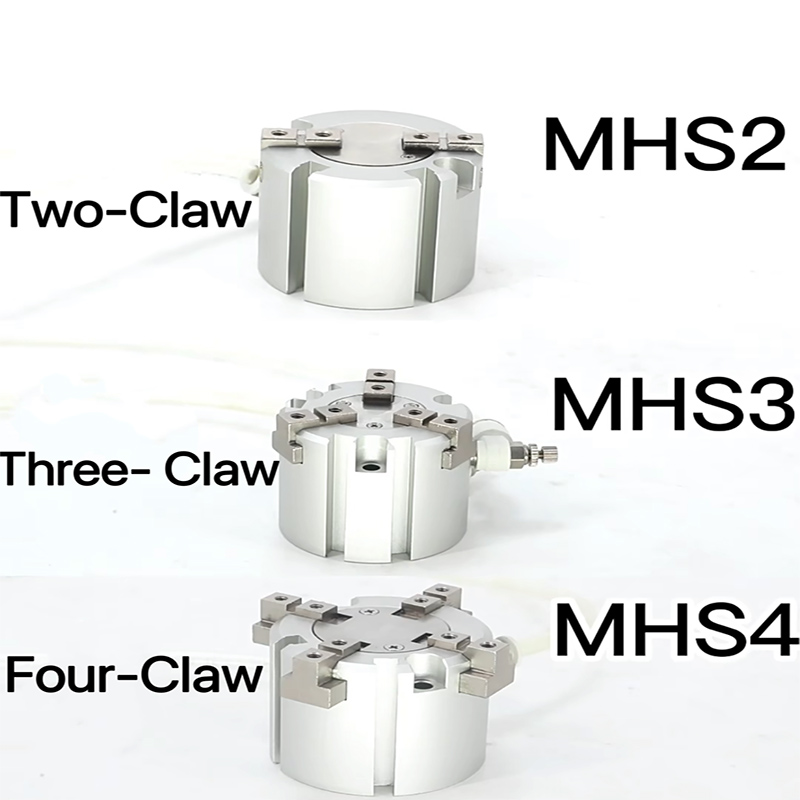

     -- MHS2: 2 つの平行ジョー — 平板および平面ワークピース用

     -- MHS3: 3 同心ジョー — すべての円形コンポーネントに推奨されるソリューション

     -- MHS4: 4 つの直交ジョー — 正方形および長方形の部品に推奨されるソリューション

     -- MHSJ3: ダストカバーを装備 - 粉塵の多い過酷な作業環境向け

     -- MHSH3: 拡張中空貫通穴 - 連続貫通式加工専用

一文の要約

     SOLH MHS3 3 爪および MHS4 4 爪ウェッジ カム自動センタリング中空空気圧グリッパーは、オプションの単動/複動構成と中央貫通穴を備えた ±0.01 mm の高精度同心位置決めを実現し、M9 シリーズ磁気スイッチと互換性があります。円形シャフト/ディスク部品用の MHS3、正方形および長方形部品用の MHS4 は、工作機械のローディング、3C オートメーション、および精密プレスフィット組立ステーションで広く使用されています。
