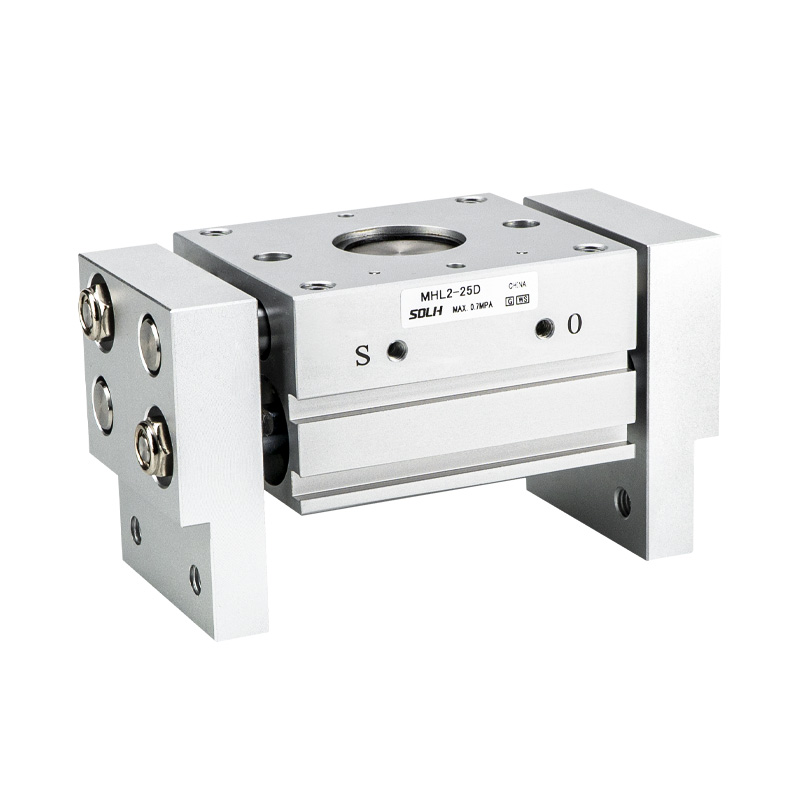

MHL2シリーズ広口平行空圧チャック

ブランド: SOLH by Richge Technology

製品概要

      SOLH MHL2シリーズは、ワイドストロークのラック&ピニオン同期平行チャックです。主な利点: 強力なクランプ力、超広い開口部の移動距離、高い構造剛性、および多彩な取り付けオプション。重量物・大型ワークの搬送、幅広部品の把握、高荷重の平行クランプに最適です。自動搬入出装置、工作機械治具、包装機械などに幅広く採用されています。

コア構造と動作原理

     -- トランスミッション: ラック&ピニオン機構により、オフセットのない同期したジョーの動作が保証されます。デュアルピストンレイアウトにより、コンパクトな外形で強力なクランプ力を実現します。

     -- 構造: アルミニウム合金ボディ、ステンレス鋼ジョー、内蔵磁気リング。すべての回転軸に含油樹脂ベアリングを採用し、ダストワイパーシールを一体化しているため、防塵性に優れ、寿命が長くなります。

     -- 動作モード: 複動 (D) のみ。単動型はありません。調整可能なスロットルを内蔵しており、スムーズな速度制御が可能です。 4つの磁気スイッチ取り付けスロットにより、柔軟な位置検出レイアウトが可能です。

     -- ストローク選択: ボアごとに 3 つの標準ストローク: D(ショート) / D1(ミディアム) / D2(ロング)、さまざまなワーク幅の外径クランプと内径グリップに対応。

     -- 位置精度: 繰り返し位置決め精度 ±0.1mm、重負荷条件下でも安定したクランプ性能。

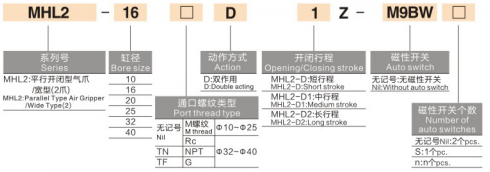

完全なモデルコーディングルール

  1. 型式例：MHL2-32D2-TF-M9BW

  2. 標準注文リファレンス

  MHL2-40D2-TF-M9BL ボア40、ロングストロークD2、Gネジポート、マグネット内蔵、M9Bスイッチ3mケーブル付。

ユニバーサルコア技術仕様

ストロークとクランプ力目安表（0.5MPa、基準クランプ点）

⚠️ 注: 参考クランプ距離: ø10~25 の場合は 40mm。 ø32～40は80mm。ジョーの伸長が増加すると、有効なクランプ力は低下します。負荷検証中は安全係数 ≥1.5 を確保する必要があります。

MHL2 の推奨アプリケーション シナリオ

     -- 重いパイプ、板、材料トレイなど、強力なクランプ力と広い開口ストロークを必要とする重量/特大ワークピース

     -- 柔軟な多方向取り付けレイアウトにより、たわみのない同期平行移動が要求されるアプリケーション

     -- 粉塵の発生しやすい過酷な作業条件 (工作機械の積載、鋳造部品の取り扱い)、信頼性の高い防塵性と長寿命が必要

     -- 外径クランプと内径グリップの両方を必要とするシステム。3 ストローク オプションにより複数の部品サイズに対応

主要な選択と適用ガイドライン

     -- ボアを選択する前に最初に負荷を決定します。ワークピースの重量、ジョーの延長長さ、および安全率 ≥1.5 に基づいて必要なクランプ力を計算し、対応するボア サイズと一致させます。

     -- ワーク幅に応じてストロークを選択します。優先順位は D(短)→D1(中)→D2(長)で、余分なストロークを避けます。

     -- 位置検出: D-M9□シリーズ磁気スイッチ(NPN/PNP/非接触)を搭載し、ジョーの開閉フィードバックを提供します。 4 つの取り付けスロットにより、柔軟な配置が可能です。

     -- 取り付けとポート構成: ø10~25 は M5×0.8 を採用。 ø32～40はTN/TF/NPTネジ付きRc1/8を選択してください。設置面に合わせてタップ・貫通・側面取付ベースをお選びください。

     -- 防塵とメンテナンス: 標準一体型ダストスクレーパー。粉塵の多い環境向けに、-X85/-X86 防塵カスタム バージョンを追加します。定期的にベアリングとシールリングを掃除してください。

一文の要約

     SOLH MHL2 ラック&ピニオン広ストローク平行空気式グリッパは、3 つのストローク オプションで強力なクランプ力を提供し、防塵構造と多方向取り付けが組み込まれており、外径および内径のグリップと互換性があり、工作機械のローディング、プレートおよびトレイのハンドリング、自動化機器の包装に最適な強力グリッパです。
