M5 シリーズ 5/2 方メカニカルバルブ | M5ネジストローク＆手動調節弁

ブランド: SOLH by Richge Technology | 5/2ウェイスプリングリターンメカニカル＆ハンドコントロールバルブ、M5×0.8ネジ付き

1. 製品概要

     SOLH M5シリーズはプロフェッショナルです5/2ウェイスプール型メカニカルバルブ 統一されたM5×0.8細目ネジインターフェイスを備えています。コイルフリー設計を特徴とし、純粋に外部の機械的力と自動スプリングリセットによってエア回路を逆転させます。シリンダのストローク制限の位置決め、その場での信号フィードバック、および機器の手動始動/停止空気圧制御に広く適用されます。全シリーズは、機械式トリガー (ローラー/プランジャー) と手動制御 (ボタン/レバー) の 2 つのコア タイプをカバーしています。 AirTAC M5 シリーズおよび汎用の国産メカニカルバルブと完全に互換性があり、直接交換できます。

  1.1 標準的な空港の定義

     • Pポート: メイン圧縮空気入口

     • A/B 動作ポート：複動シリンダと接続して伸縮制御

     • R1/R2 デュアル排気ポート: バルブボディの側面に排気ポートがあり、マイクロマフラーの取り付けに直接対応し、騒音の低減と防塵を実現します。

     • コア機能：5/2ウェイスプリングリターン構造、外力が取り除かれると自動的に元の状態に戻ります

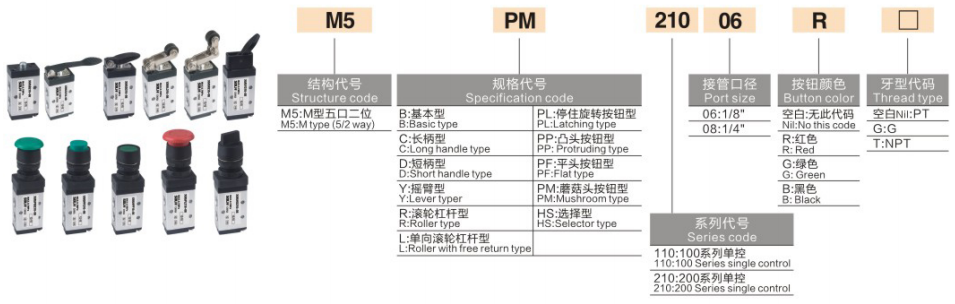

2. モデルコーディングとヘッドタイプの選択ガイド (コアの選択ベース)

 1. 統一コーディングルール：M5【先頭コード】-05 (05 はフルシリーズの統合 M5 ネジポートを表します)

 2. モデル例：M5R-05 |標準M5ネジポート付きローラーレバータイプ5/2方メカニカルバルブ

3. 主要な技術パラメータ

4. 構造コアの利点

     • バランスドスプール構造：エア源背圧干渉のないバランススライドスプール設計を採用。小さな外​​力で反転動作を完了する繊細かつ軽量な操作です。

     • デュアルスプリットエキゾースト設計：外部レイアウトの独立したR1/R2両側排気ポート。マイクロマフラーを直接装着することで、効率的な消音・防塵効果を実現し、長期安定稼働を実現します。

     • マルチアングル設置：バルブ本体の上下に取付穴を設けており、様々な機器スペースのレイアウトに合わせて任意の角度で固定設置が可能です。

     • フルシリーズのユニバーサル互換性：M5シリーズ全体のバルブボディサイズを統一し、同仕様のマニホールドベースと互換性があり、自由交換、ユニット化が可能です。

5. サポートアクセサリとマニホールドベース

     • M5マニホールドベース（M5M）：1F・2F・3Fのマルチリンクマニホールドプレートにより、Pポートエアの集中供給を実現し、分散していた単弁配管を置き換え、回路レイアウトを簡素化しました。

     • サポート補助者：M5～G1/8減速ストレート継手、M5マイクロマフラー、M5クイックコネクター（φ3/φ4エアパイプ適合）、固定取付金具。

6. 選択の区別: M5 と S3 メカニカルバルブ

7. 古典的なアプリケーション回路

     • シリンダーリミット制御: シリンダーバッフルは、M5R ローラーメカニカルバルブをトリガーし、パイロットエア信号を出力して 4V ソレノイドバルブを制御し、シリンダーが指定の位置に到達すると自動逆転を実現します。

     • 手動スタートストップ制御：M5PP マッシュルームボタンバルブは、現場での手動操作用の小型複動シリンダの伸縮動作を直接制御します。

     • 組立ラインの工具の検出：M5B プランジャー トップ ロッド バルブは、金型定位置検出スイッチとして機能し、工具位置決めのための自動空気圧ロジック トリガーを実現します。

一文の要約

     SOLH M5 シリーズは、統一された M5×0.8 ネジを備えたフル機能の 5/2 ウェイ スプリング リターン メカニカル バルブです。機械的ストローク制限と複数の手動制御モードを統合し、繊細な動作、耐久性のある性能、汎用の互換性を特徴としており、シリンダー信号フィードバックや機器の手動空気圧スイッチングに推奨されるマイクロ空気圧制御コンポーネントです。
