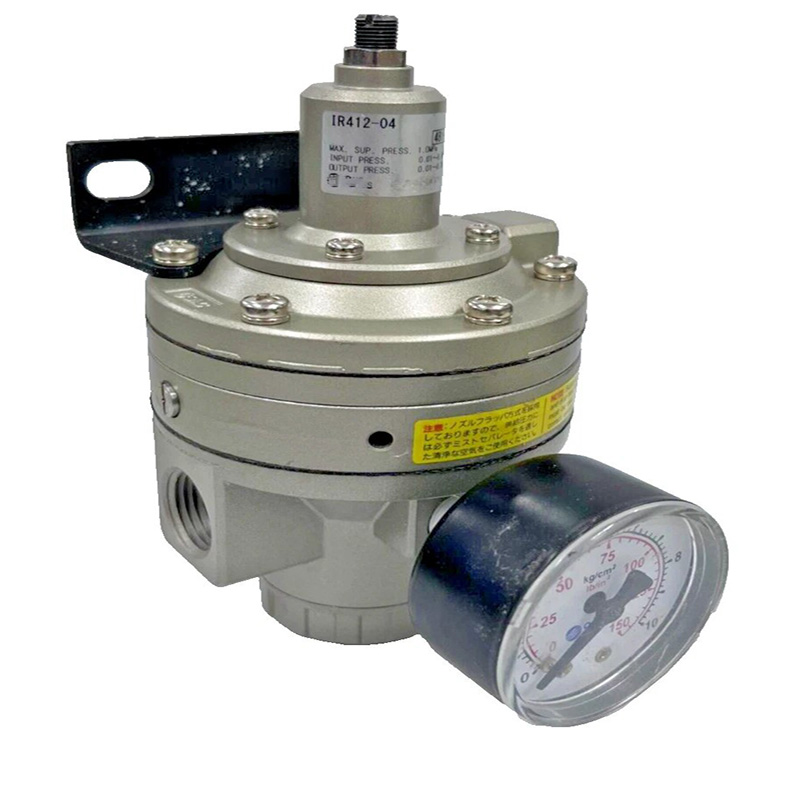

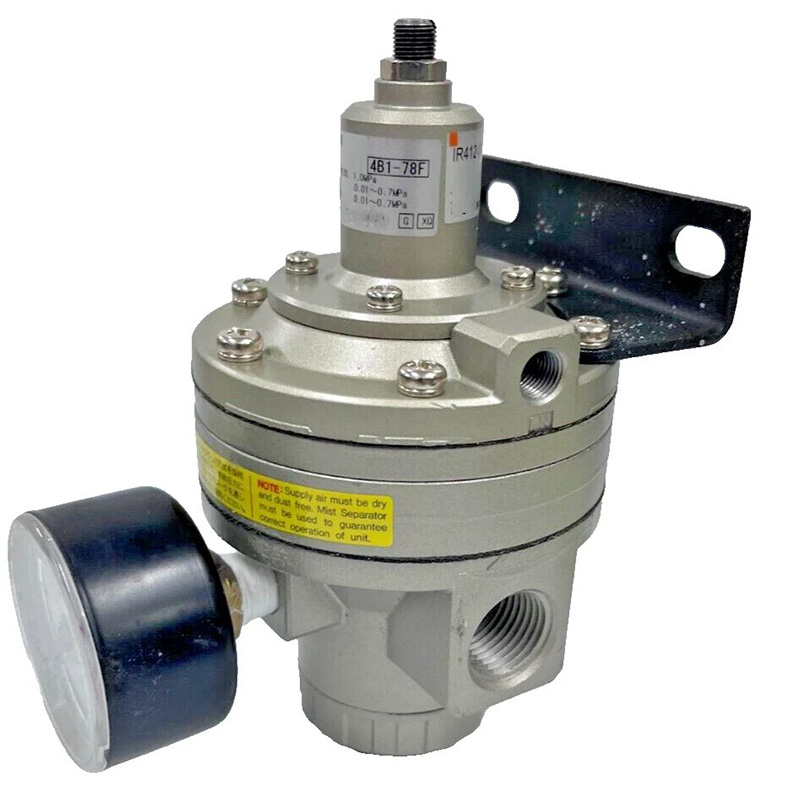

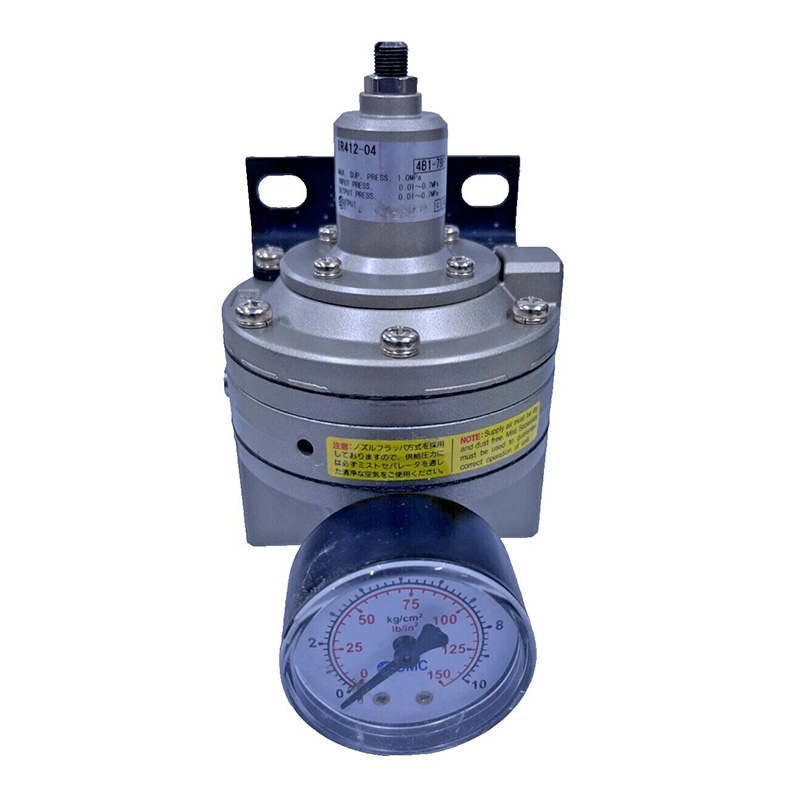

IR412-04-X32 高精度パイロット式レギュレータ

ブランド: SOLH by Richge Technology (睿其格科技)

製品概要

     IR412-04-X32 は、IR シリーズ大流量パイロット式精密圧力安定器に属します。このレギュレータは、非常に安定した出力圧力とわずかな圧力変動を必要とする要求の高い空気圧作業条件向けに設計されており、SMC オリジナル IR412 シリーズと完全に寸法および性能が互換性があります。

1. 主要な技術仕様

      -- シリーズ名: IR412 高精度安定化レギュレータ

      -- 完全なモデル: IR412-04-X32

          ・04：メインポートネジRc1/2"

          · X32: 後方排気、強化された感度、最小限の定常空気消費量を含むカスタム特別構成

     --構造形式：パイロット式リリーフ精密レギュレータ

     --適用媒体：乾燥した清浄な圧縮空気

     --最大入口作動圧力: 1.0 MPa

     --圧力調整範囲：0.01～0.7MPa

     --制御精度

        ・感度：フルスケール0.2％

        ・再現性：±0.5％フルスケール

     --流量パフォーマンス: 最大流量容量、IR201 モデルの流量のほぼ 2 倍

     --リリーフ排気能力：従来の精密レギュレータの5倍の過圧排気流量

     --安定した空気消費量: 超低消費量、1 L/min 未満

     --動作温度: -5℃ ~ +60℃

     --正味重量: 約。 1.0kg

     --取り付けオプション: パネル取り付けまたはブラケット取り付け。圧力計は前面または背面に取り付け可能

2. ノズルフラッパーパイロットの動作原理

     -- 圧力設定段階: 調整ノブを回して内部スプリングを圧縮し、ノズル通路を閉じます。パイロットエアがメインスプールを押して出力圧力を調整します。

     --安定した調整段階：出口圧力がダイヤフラムに作用してスプリング張力のバランスを取り、一定の設定圧力を維持します。

     --過圧リリーフ段階：下流圧力が目標値を超えると、ダイアフラムが上昇してノズルが開き、パイロット圧力が瞬時に低下し、メインバルブが余分な空気を高速で放出します。主な利点: パイロット制御とリリーフ構造の組み合わせにより、超高速応答速度、安定した圧力出力、および優れた大流量性能を実現します。

3. モデルコードの完全な説明 (IR412-04-X32)

     --IR412：大口径高精度レギュレータベースシリーズ

     --04：メインポート仕様 Rc1/2"

     --X32: カスタムアップグレードバージョン

        ・後方排気レイアウト（標準仕様は前方排気を採用）

        ・応答感度の向上

        ・低定常空気消費量設計

4. 製品の主な利点

     --フルスケール感度0.2%の優れた制御精度、完全に一致する張力制御、正確な位置決めおよび液体吐出装置。

     --大きな 1/2 インチのポートが最大流量を提供し、大口径シリンダーや高消費量の空気圧生産ラインをサポートします。

     --大容量リリーフチャンネルを介した瞬時の圧力補正により、出力圧力の変動を迅速に排除します。

     --定常状態の空気消費量が 1 L/min 未満の省エネ設計により、長期的な運転コストを削減します。

     --柔軟な設置レイアウト。圧力計と固定金具は必要に応じて表側または裏側に取り付けることができます。

     --X32 カスタマイズされた後方排気により、粉塵やオイルミストの汚染を防ぎ、クリーンな作業環境を維持します。

5. 典型的なアプリケーションシナリオ

     精密接着剤塗布および工業用コーティング生産ライン 印刷、リチウム電池、および繊維産業用のフィルム、ワイヤーおよび繊維張力制御機械 高速シリンダー位置決め装置、油圧空圧プレスおよび搬送オートメーション 実験室用測定機器および長期圧力保持回路 半導体、電子アセンブリおよびクリーンルーム用精密空圧プラットフォーム

モデルの性能比較: IR412 VS IR201 VS ARJ310

一文の要約

     IR412-04-X32 は、X32 カスタマイズされた後方排気と超低空気消費量を特徴とする SMC 互換の大口径パイロット精密レギュレータで、高流量の精密塗布、張力調整および位置決め自動化システムの最高の圧力制御ソリューションとして機能します。
