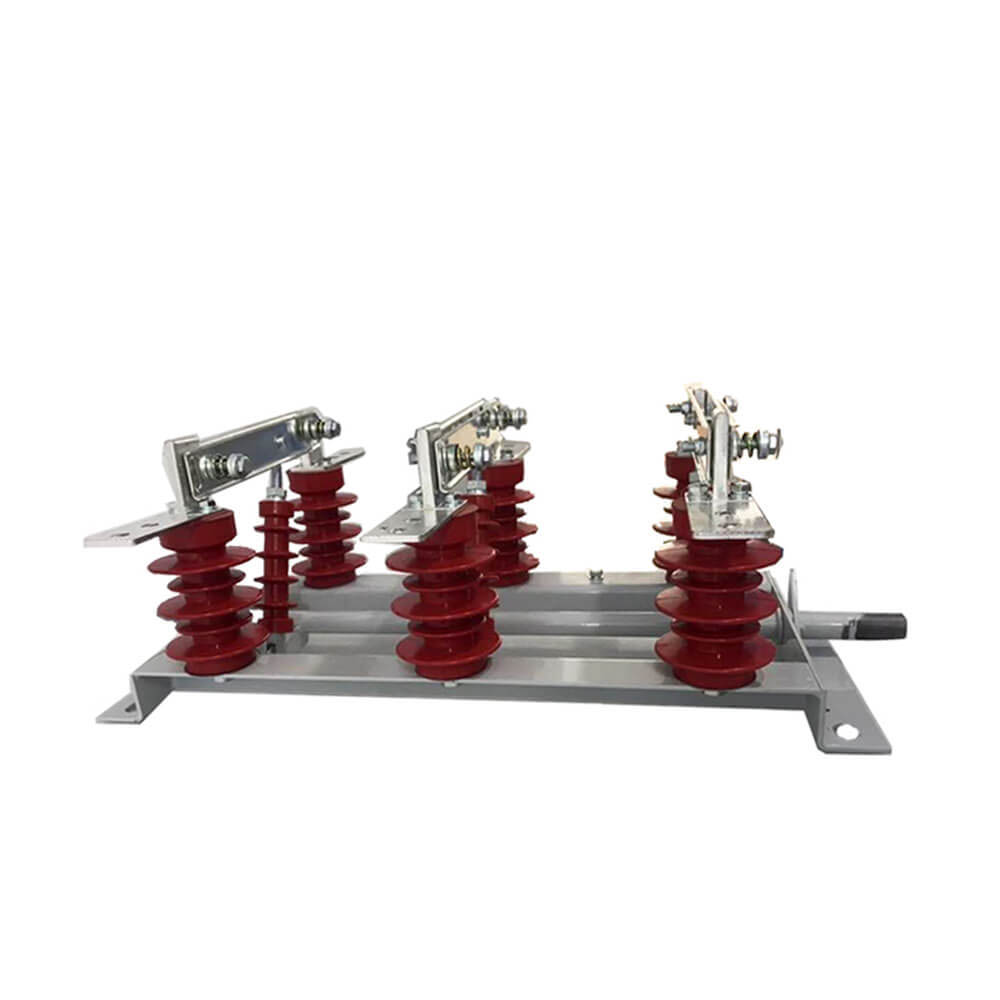

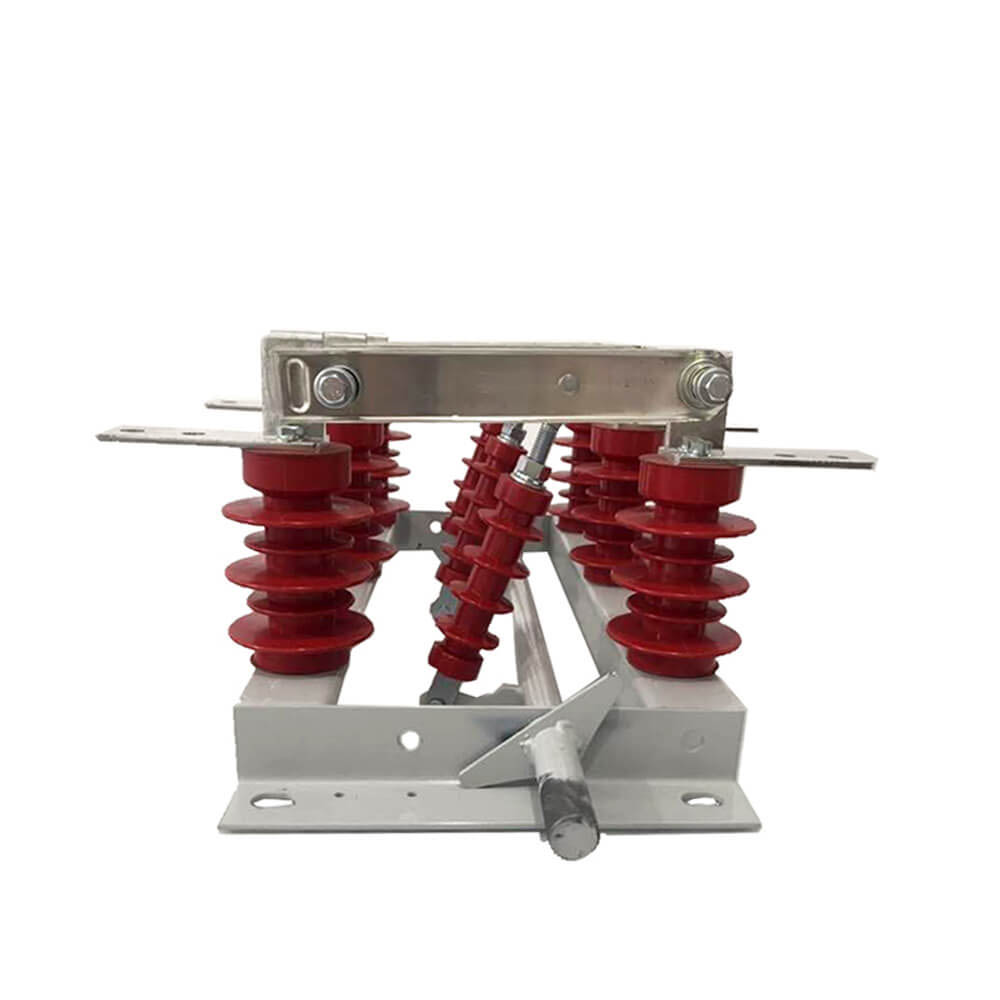

高電圧絶縁スイッチ GN19-12/630A 3 段壁掛け集中キャビネットスイッチナイフスイッチ

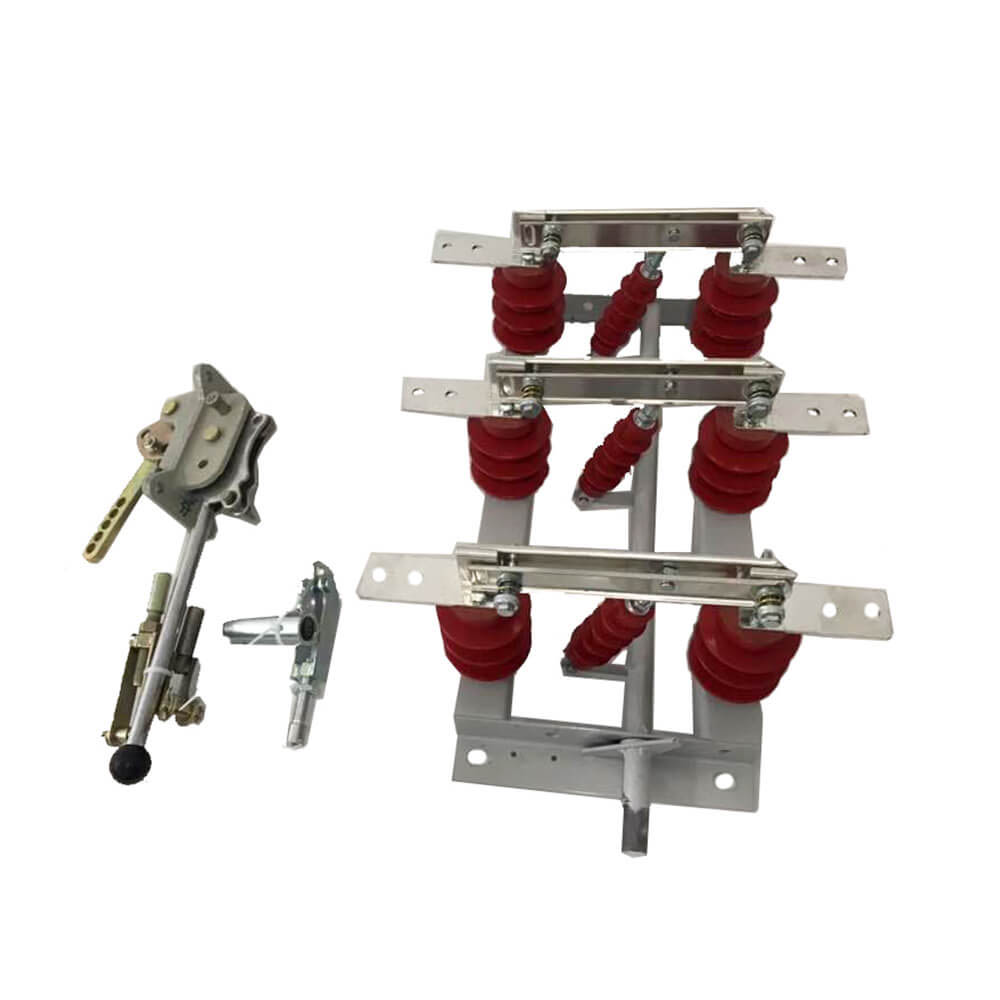

GN19-12/400、630、1000、1250タイプ断路器の導通部は各相2本の柱状絶縁体によりベースに固定されています。 （GN19-12C/400、630、1000、1250タイプは柱状絶縁体1枚、磁器ケース絶縁体1枚の構成となります。） 3相並列に設置され、導電部はコンタクトナイフとコンタクトホルダ（または導電性ロッド）の静電接点で構成されます。コンタクトナイフの各相はタイインシュレータの中間に接続され、タイインシュレータが接続されたスピンドルのベースに取り付けられます。スピンドルはハンドルを介してコネクティングロッド（ユーザー用意）およびCS6-1タイプの移動機構に接続されます。接続コンタクトナイフは2枚のスロット付き銅板で構成されており、コンタクトナイフの放熱面積が増えて底部温度が下がるだけでなく、コンタクトナイフの機械的強度も向上し、スイッチの動的安定性が向上します。コンタクトナイフの一端はボルト（ショーの車）によってコンタクトブロック（または導電性ロッド）に取り付けられます。 GN19-12/1000、1250 に接触する磁気ロック プレートの取り付けに加え、磁気ロック プレートの目的は、大きな短絡電流が発生した場合に 2 つの溝のコンタクト ナイフ間の接触を強化することです。アトラクション。 GN19-12/400、630 切断スイッチには流れる電流の制限が小さいため、磁気ロック プレートを追加する必要はありません。
1. 絶縁と安全性: 切断後、信頼性の高い絶縁ギャップが確立され、
2. 回線切り替え：運用要件に応じて回線を切り替えて接続します。
3. 低電流スイッチング: ブッシング、バスバー、コネクタ、短いケーブルの充電電流、スイッチング電圧均等化コンデンサのコンデンサ電流、ダブルバススイッチング中の循環電流、変圧器の励磁電流など、回路内の微小電流をスイッチングするために使用されます。
4. 変圧器励磁電流: さまざまな構造タイプの特定の状況に応じて、特定の容量の変圧器の無負荷励磁電流を切り替えることができます。
高圧アイソレータの種類
中圧アイソレータは、設置方法に基づいて屋外タイプと屋内タイプに分類できます。
- 屋外中電圧アイソレータ: 風、雨、雪、汚れ、結露、氷、霜などの自然要因に耐えることができ、屋外プラットフォームへの設置に適しています。
- 屋内中電圧アイソレータ: 通常、より高い絶縁性能が必要な屋内環境に適しています。
断熱サポートの構造に基づいて、さらに次のように分類できます。
- 単列絶縁スイッチ: 架空バスバーの下の垂直スペースを電気絶縁として直接使用し、スペースを節約し、接続導体を減らし、明確な切断状態を提供します。特に超高圧送電に適しています。
- ダブルカラム絶縁スイッチ: より高い電流要求に適しており、より高い安定性を提供します。
- 3 列絶縁スイッチ: より複雑な電力システムに適しており、より優れた負荷容量と信頼性を提供します。
1：安全絶縁機能 - 電気機器のメンテナンス中に、明確な電気的ギャップと切断点を提供し、保守員の安全を確保します。
2：動作上の制限 - 絶縁スイッチは負荷がかかっている状態では動作できません。負荷電流を遮断または遮断したり、電流を短絡したりするために使用しないでください。消弧室を備えた絶縁スイッチは、小さな負荷および無負荷のラインでも動作できます。
電源投入時の操作: まず絶縁スイッチを閉じ、次に回路ブレーカーまたは負荷スイッチを閉じます。
電源オフ操作: まず回路ブレーカーまたは負荷スイッチを開き、次に絶縁スイッチを開きます。
絶縁スイッチを選択するときは、その定格電圧、定格電流、動的安定電流、および熱安定電流がアプリケーションの要件を満たしていることを確認してください。絶縁スイッチの主な役割は、負荷電流のない回路を切断して、安全なメンテナンスを可能にすることです。遮断スイッチを操作する前に、回路ブレーカーが回路を切断していることを確認してください。
遮断スイッチには特殊な消弧装置がありません。機器と人の安全を確保するために、負荷または短絡状態で動作させないでください。
 |
 |
 |

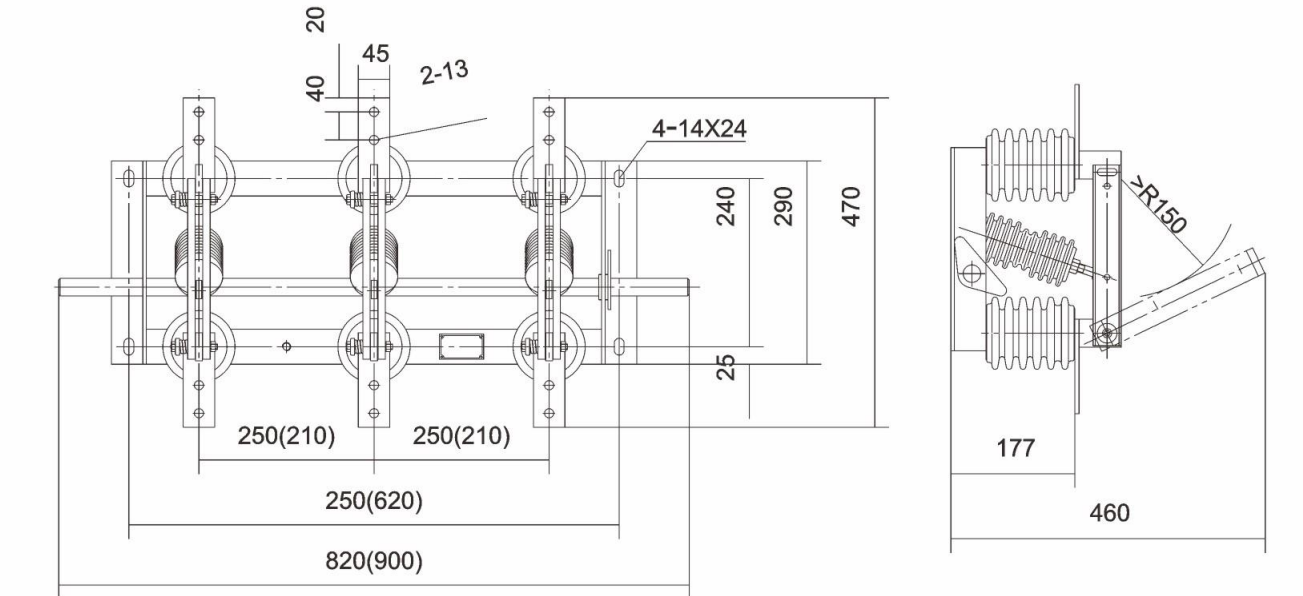

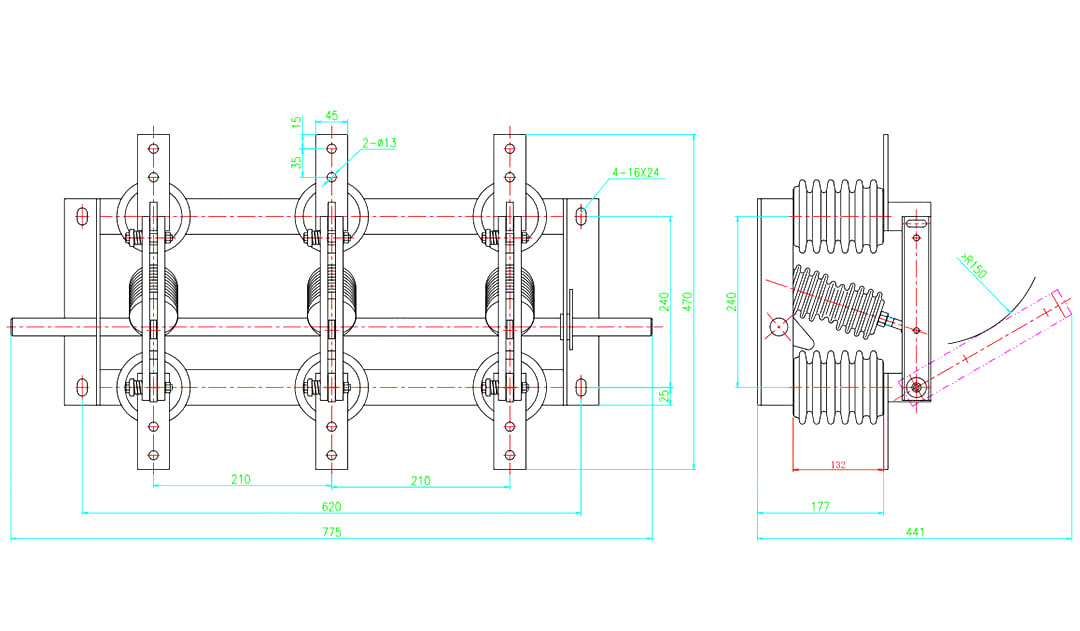

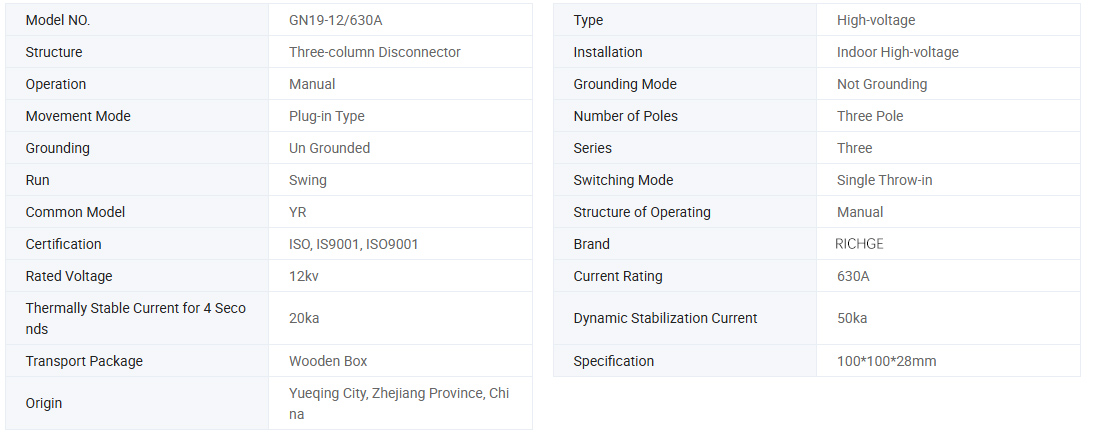

| モデル |
定格電圧 (kV) |
定格電流 (A) |
定格短時間耐電流 (/4s) |
定格ピーク耐電流 (その) |
| GN19-12/400-12.5 |
12 | 400 | 12.5 | 31.5 |
| GN19-12/630-20 |
12 | 630 | 20 | 50 |
| GN19-12/1000-31.5 |
12 | 1000 | 31.5 | 80 |
| GN19-12/1250-31.5 |
12 | 1250 | 31.5 | 80 |
| GN19-12C/400-12.5 |
12 | 400 | 12.5 | 31.5 |
| GN19-12C/630-20 |
12 | 630 | 20 | 50 |
| GN19-12C/1000-31.5 |
12 | 1000 | 31.5 | 80 |
| GN19-12C/1250-31.5 |
12 | 1250 | 31.5 | 80 |
1.周囲温度の上限は+40℃、下限は-10℃、注意：保管および輸送は-25℃で行ってください。
2. 標高1000m以下
3. 相対湿度: 日平均は 95% 以下、月平均は 90% 以下
4.水蒸気圧：日平均は2.2×10-3Mpa以下、月平均は1.8×10-3Mpa以下
5. 周囲の空気には、腐食性または可燃性のガス、水蒸気、その他の明らかな汚染があってはなりません。
6. 規則的で激しい振動がないこと。
注: 上記の条件に当てはまらない場合は、問題を解決するためにメーカーに相談してください。
●OEM&ODMを受け入れる:YES
●証明書: CE、テストレポート
●製作時間：7〜12営業日
●保証期間：12ヶ月
●納期：15日
●このスイッチをご注文の際は、型式仕様、定格電圧、定格電流、その他の技術データをご指示ください。
●特別な要件がある場合は、交渉して解決することができます。
