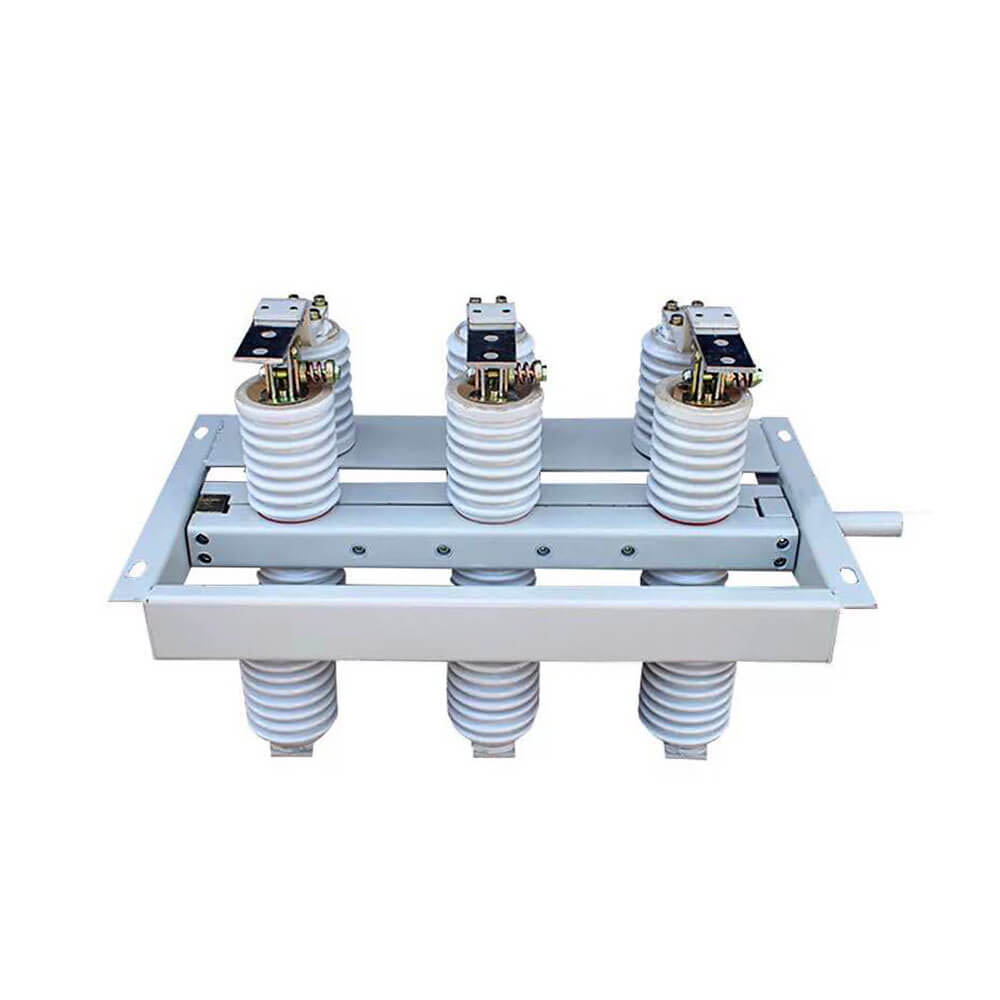

GN30-12 形ロータリー屋内高圧絶縁スイッチ

GN30-12 形ロータリー屋内高圧絶縁スイッチ

   GN30-12 屋内回転式高圧断路器は、回転ナイフを備えた新しいタイプです。主な構造式は、三相共通の低フレームの上下面に2組の絶縁体と接点を固定し、ナイフの回転によりスイッチの開閉を実現します。 GN3-12D スイッチは、さまざまな電源システムのニーズを満たすために、GN30-12 に基づいて接続ナイフの形式を追加します。この製品は、コンパクトな設計、省スペース、強力な断熱性、設置と調整が簡単です。 「AC 高電圧絶縁開閉器および接地開閉器」の要件を満たしており、定格電圧 10 KV AC 50 Hz 以下の屋内システムに適用できます。電圧印加、無負荷時の開閉回路として使用できます。高電圧開閉装置と一緒に使用することも、単独で使用することもできます。

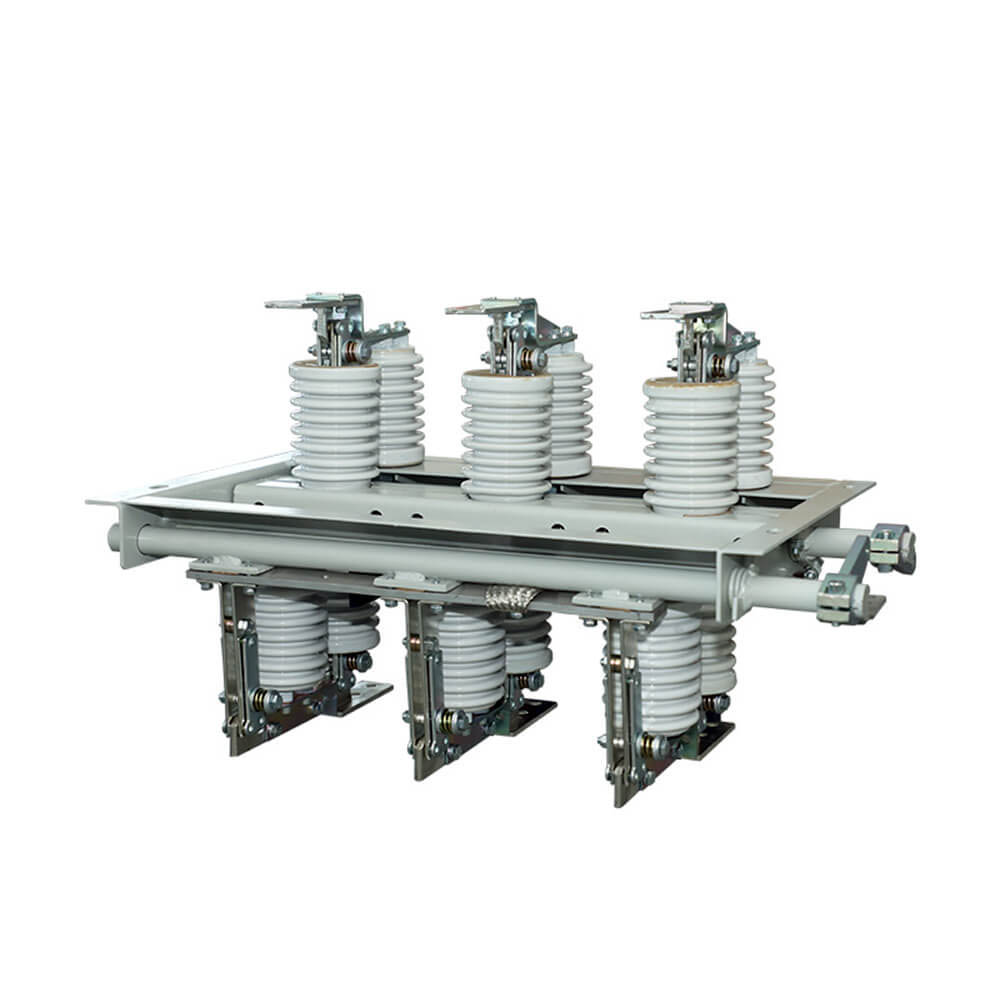

   GN30-12 (D) タイプの回転式屋内高圧断路器は、ロータリーナイフタイプの新型遮断スイッチです。主な構造は、三相シャーシの 2 つの平面に 2 つの絶縁体と接点が固定されており、回転接点を介してスイッチのオン/オフを実現します。 GN30-12 (D) タイプ スイッチは、GN30-12 タイプ スイッチをベースに接地ナイフを追加した新しいタイプで、さまざまな電源システムのニーズを満たすことができます。製品設計は、コンパクトで占有スペースが小さく、強力な絶縁能力があり、取り付けと調整が簡単で、その性能はGB1985-89「AC高電圧絶縁スイッチおよび接地スイッチ」要件を満たしており、定格電圧10kV AC 50Hz以下の屋内電源システムに適用され、電圧がかかっているとき、無負荷時に回路を開閉します。高圧開閉器盤と併用できるほか、単独でも使用できます。

GN30-12 絶縁スイッチの機能

1. セラミック絶縁体でできており、耐久性があり、耐汚染性があり、洗浄は不要です。

2.新技術の銀ろう付け接点、低い接触抵抗、良好な導電性、および高い機械的強度を使用します。

3.高品質のハードウェア、頑丈で耐久性があり、損傷しにくく、使いやすく、軽量です。

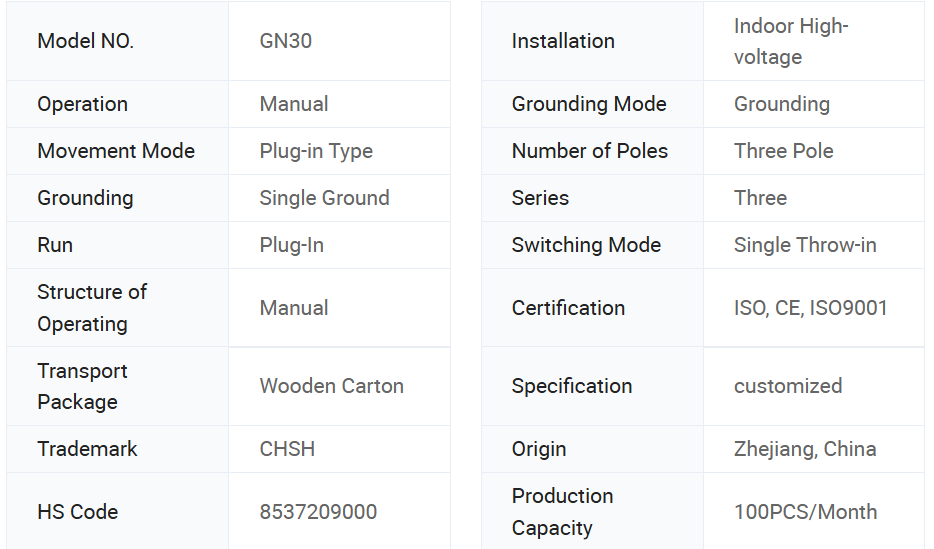

基本情報

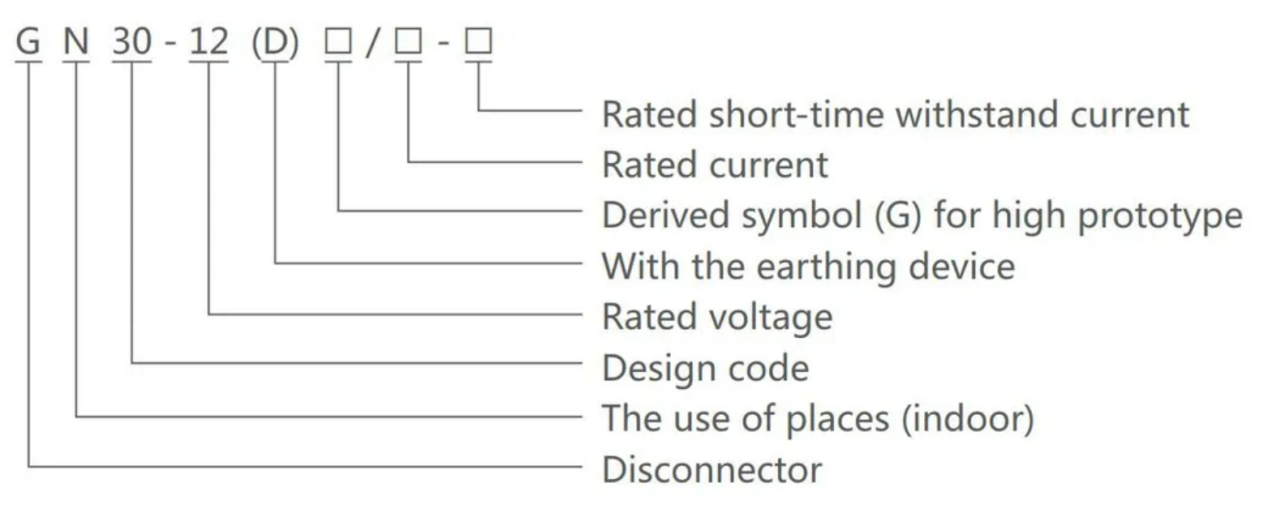

モデルの意味

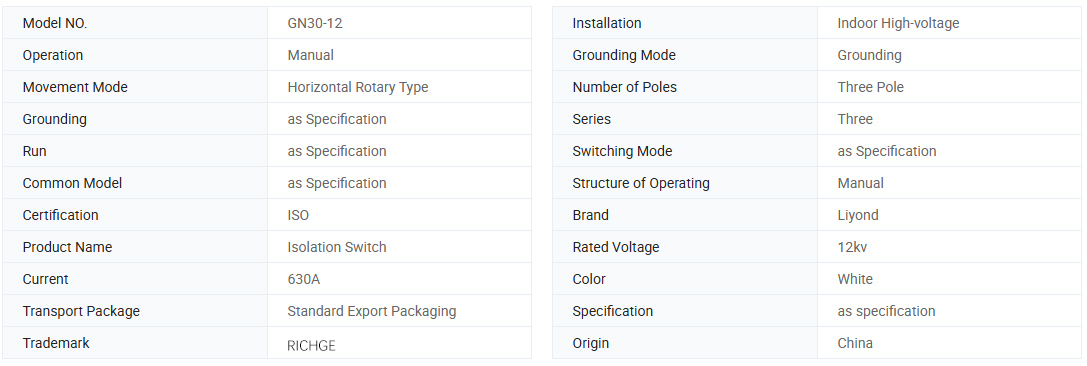

技術パラメータ

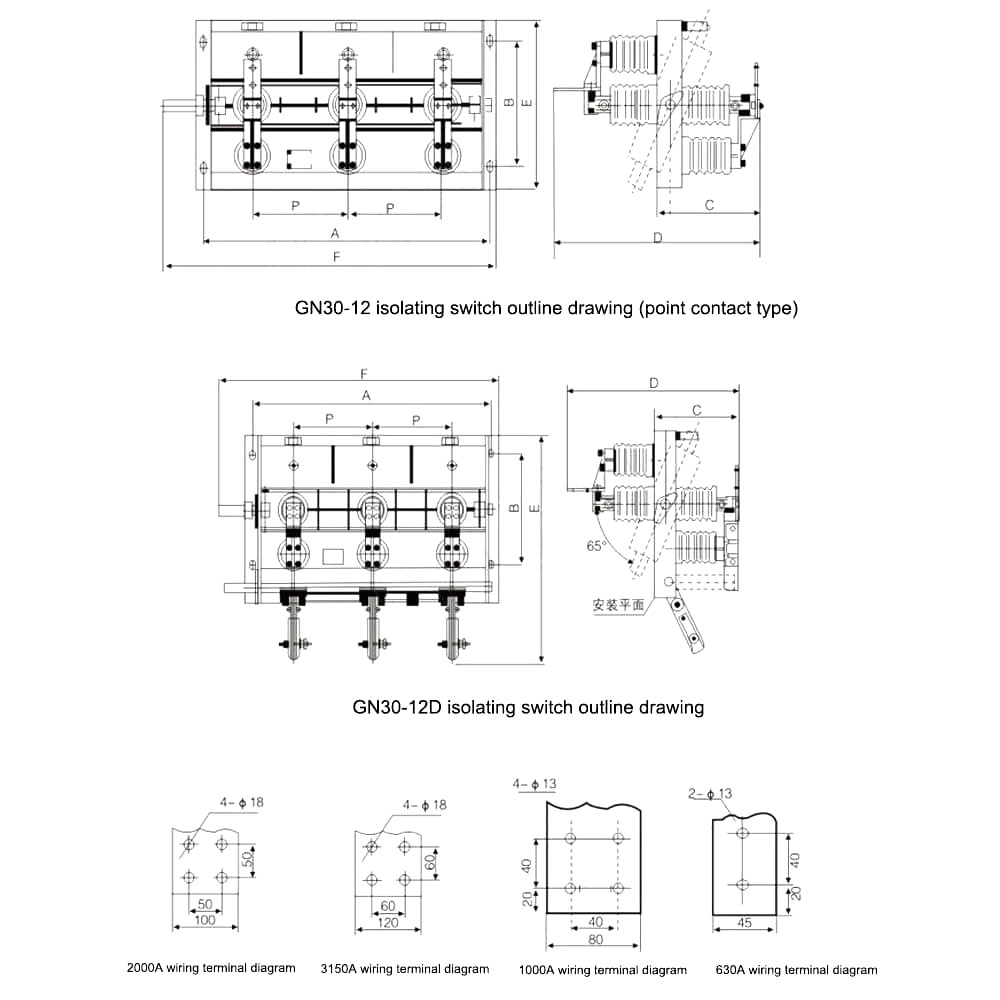

描画

使用環境条件

1.ポスターの高さ: 3000メートル以下;

2. 周囲温度: +40°C 以下、-30°C 以上。一日の気温差は15℃です。

3. 相対室内空気温度: 90% 以下 (+25°C の場合)。

4. 震度8度以下

5. 設置場所には、断路器の絶縁と導電性に重大な影響を与えるガス、化学蒸着、塩水噴霧、塵、泥、その他の爆発物や腐食性物質があってはなりません。

6. 設置場所に激しい振動が頻繁に発生しないこと

注文方法

●OEM&ODMを受け入れる:YES

●証明書: CE、テストレポート

●製作時間：7〜12営業日

●保証期間：12ヶ月

●納期：15日

●このスイッチをご注文の際は、型式仕様、定格電圧、定格電流、その他の技術データをご指示ください。

●特別な要件がある場合は、交渉して解決することができます。
