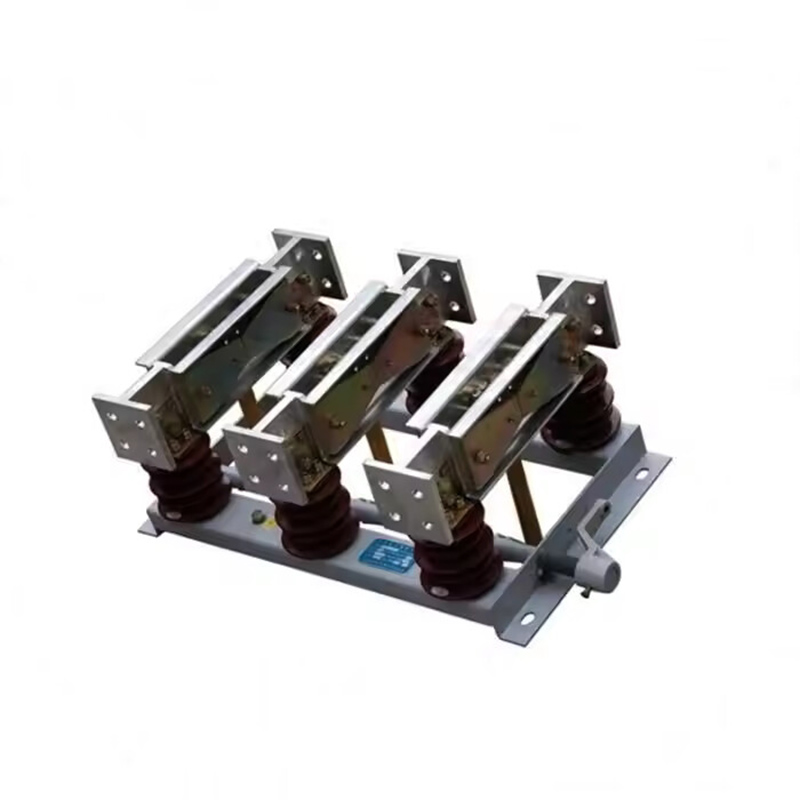

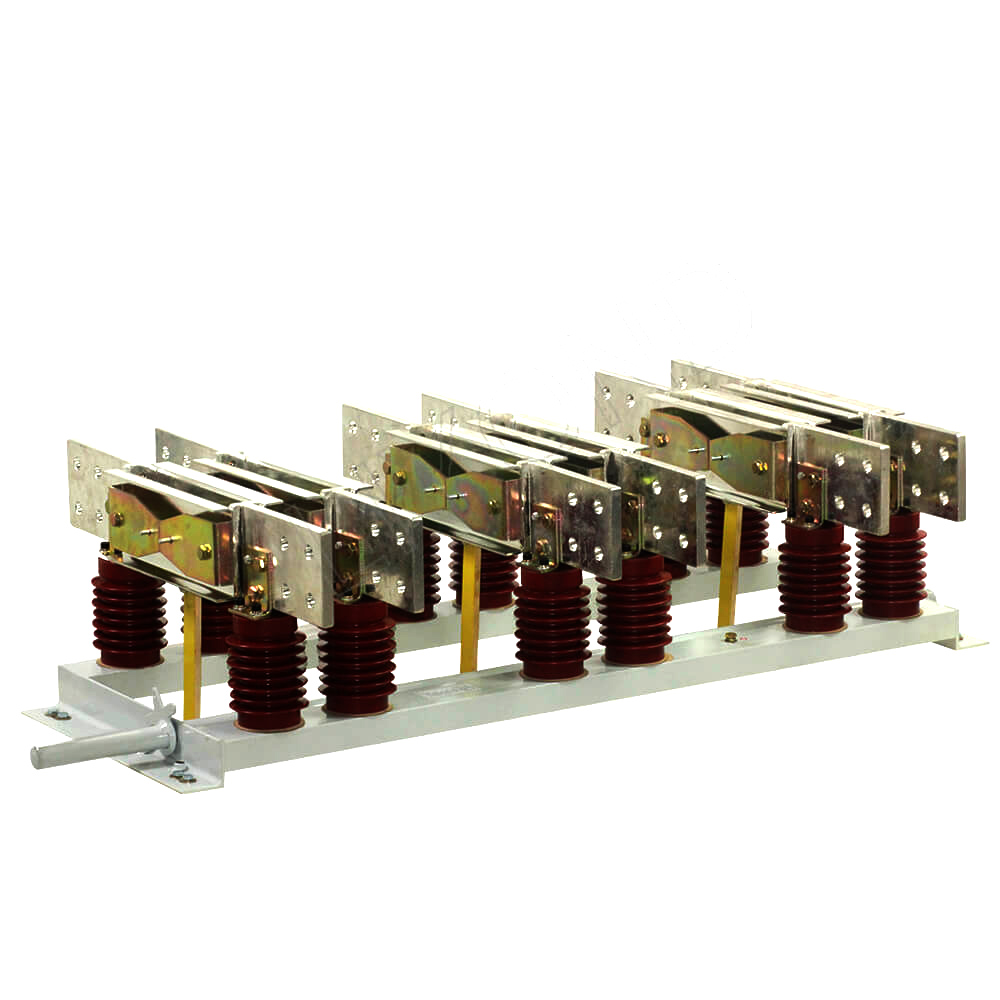

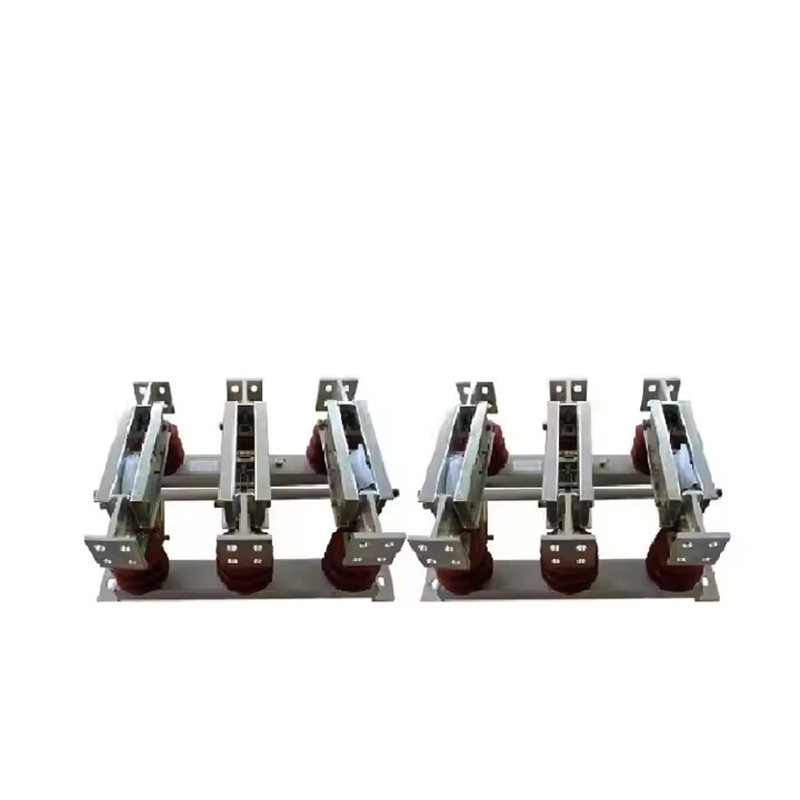

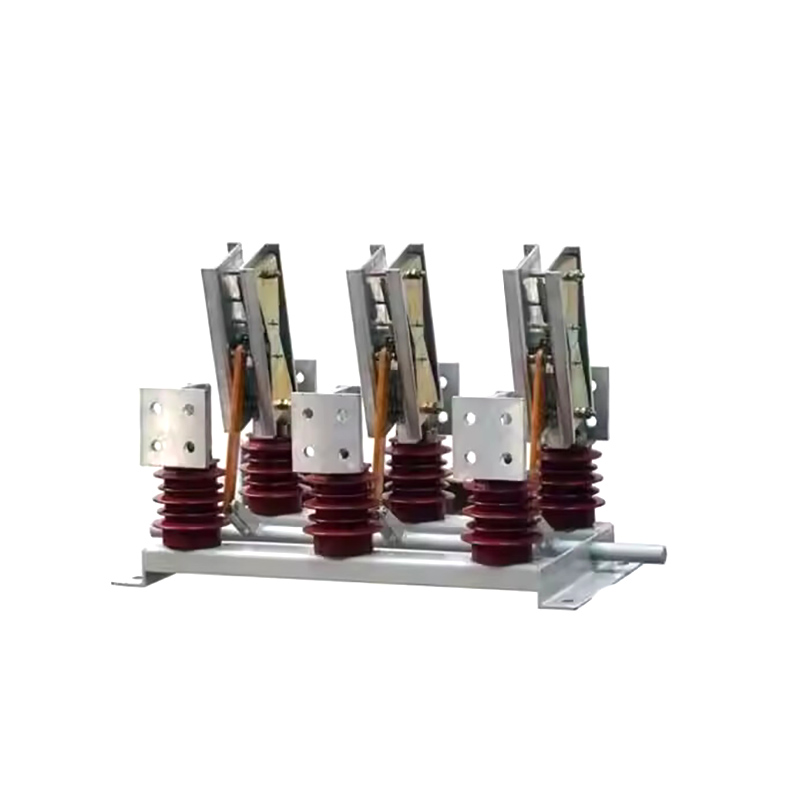

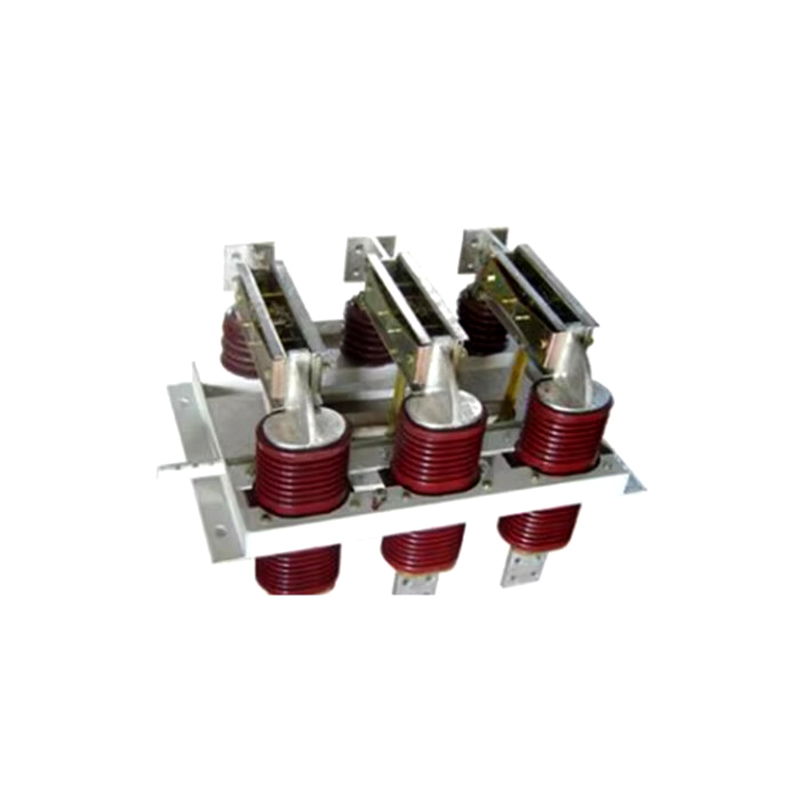

    GN22-12 (C) (D) シリーズ屋内高圧断路器高電圧開閉装置は、定格電圧 12kV、50Hz 以下の電力システムで使用され、電圧がかかっているが無負荷でラインを接続、切断、または変換します。

マッチング機構：CS6-1、CS6-2などの手動操作機構を搭載しており、電動操作機構も使用可能です。

   このシリーズのスイッチは、CS6-2 手動操作機構または電動操作機構によって操作され、断路器の左側または右側に取り付けることができます。

構造的特徴

本製品は三相共通ボトムナイフ構造の大電流遮断スイッチです。閉鎖と接触の 2 段階の動作を備えたメカニカル ロック プロトタイプを採用し、摩耗のない接触、小さな操作力、高い接触圧力、および良好な動的熱安定性を実現します。

応用分野:

開閉装置システム: 電気回路を絶縁および保護するために金属密閉開閉装置で使用されます。

配電機器: 変電所での使用に最適で、メンテナンス中の回路の安全な絶縁を保証します。

発電所: 安全な操作とメンテナンスのために高電圧の電気絶縁が必要な屋内用途で使用されます。

変電所: 変電所に適用され、変電回路を安全に絶縁します。

再生可能エネルギー設備: メンテナンス中の保護と隔離のために、太陽光発電や風力発電所などのエネルギー貯蔵システムや再生可能エネルギー システムに使用できます。

使用環境条件

1.周囲気温：-15℃〜40℃、日平均温度≦35℃。

2.標高≦1000m。

3.温度条件:

日平均相対湿度 ≦ 95%、日平均水蒸気圧 ≦ 2.2kPa;

月平均相対湿度≦90%、月平均水蒸気圧≦1.8kPa。

4. 震度8度以下。

5.火気、爆発の危険性、深刻な汚染、化学腐食、激しい振動のない場所。

注：製品の使用条件が上記規定を超える場合は、ユーザーが当社と交渉して決定するものとします。

基本情報

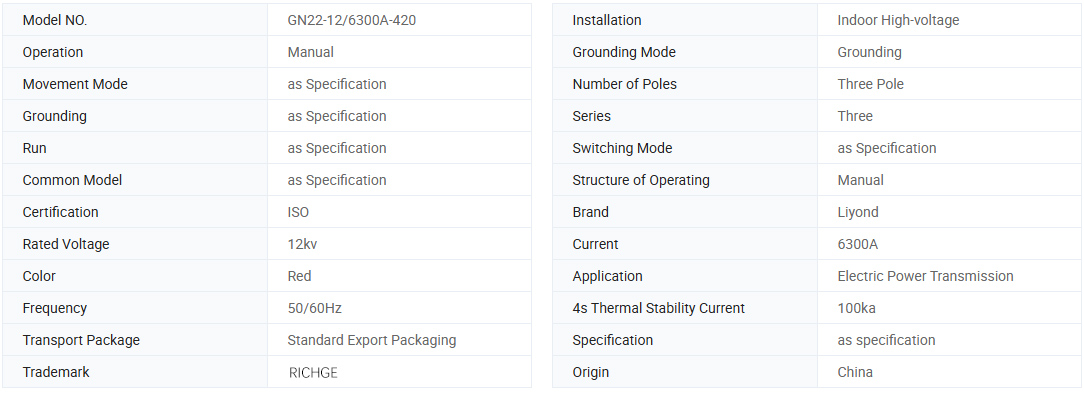

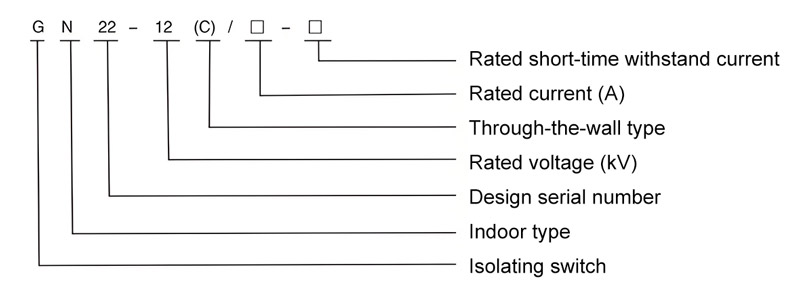

表示の説明

技術パラメータ

モデル。	定格電圧	定格電流	4秒熱安定電流(実効値) kA	動的安定電流（ピーク値） kA
GN22-12(C)(D)/2000A	12	2000	50	100
GN22-12(C)(D)/2500A	12	2500	50	125
GN22-12(C)(D)/3150A	12	3150	50	125
GN22-12(C)(D)/4000A	12	4000	50	125
GN22-12(C)(D)/5000A	12	5000	100	250
GN22-12(C)(D)/6300A	12	6300	100	250
GN22-12(C)(D)/8000A	12	8000	100	250

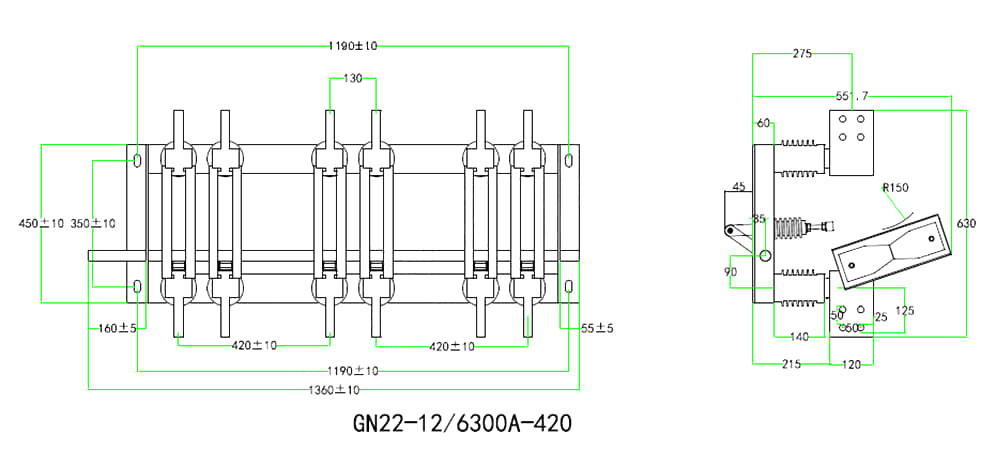

参考寸法図（6300A）
