CY3シリーズ マグネットカップリング式ロッドレスシリンダ | CY3Bベーシック / CY3Rダイレクトマウントタイプ

CY3シリーズ マグネットカップリング式ロッドレスシリンダ | CY3Bベーシック / CY3Rダイレクトマウントタイプ

ブランド: SOLH by Richge Technology

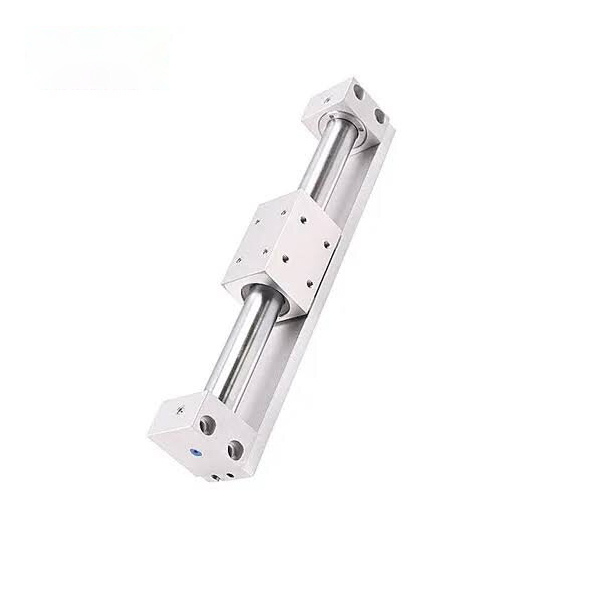

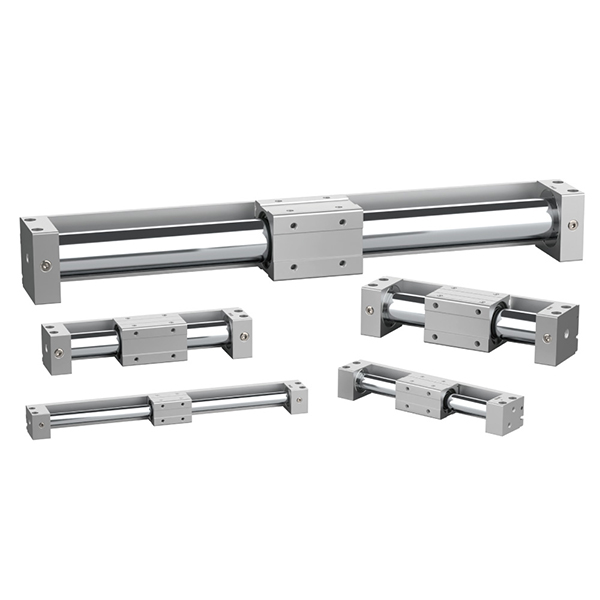

CY3R

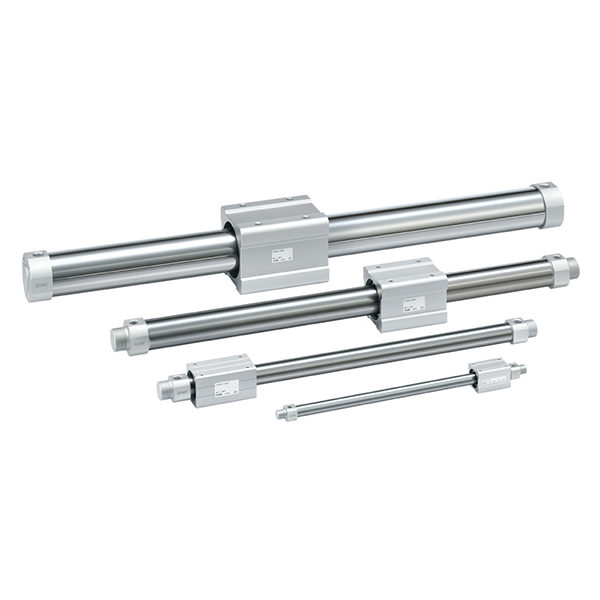

CY3B

製品概要

     SOLH CY3シリーズは、SMCの定番CY1シリーズをベースにしたマグネットカップリング式ロッドレスシリンダの改良品で、取付面のないベーシックタイプのCY3Bと直接取付タイプのCY3Rの2つの主流モデルに分かれます。全閉式磁気非接触伝達構造を採用し、強力な磁気結合により内部ピストンと外部スライドテーブルの同期運動を実現します。漏れゼロ、無塵・無公害動作、超ロングストローク、コンパクトな設置を特徴としており、クリーングレード、軽～中負荷、長距離直線走行シナリオに広く適用可能です。ボア範囲はφ6～φ63mm、最大ストロークは5000mmで、従来のタイロッドシリンダと比較して設置スペースを50%削減し、高水準の自動生産ラインに最適なクリーンなロングストローク駆動ソリューションとして機能します。

コアの位置決めと構造的特徴

• 磁気カップリング伝送と漏れゼロのクリーン動作：ピストンとスライドテーブルは全閉シリンダーバレル設計の磁気同期駆動を採用しています。ピストンロッドの外側への伸びがなく、完全気密、漏れゼロ、粉塵ゼロを実現します。食品加工、医療機器、半導体エレクトロニクスなどの厳しい生産環境に最適です。

• 耐久性を強化したCY1アップグレードバージョン: 従来のCY1シリーズと比較して、耐摩耗性リングの長さが70%増加し、支持力と滑り安定性が効果的に向上しました。防塵リングに内蔵された潤滑保持器により、永続的な保護潤滑膜を形成し、最低使用圧力を0.12MPaに低減し、寿命を大幅に延長します。 φ6仕様を除き、取付寸法はCY1と同一でそのまま置き換え、アップグレードが可能です。

• CY3Bベーシックタイプ ミニマル構造: スムーズなシリンダーバレルには予備の取り付け面がなく、固定には両端の支持ブラケットが必要です。スライドテーブルにはガイド構造が組み込まれていないため、偏心荷重や磁気デカップリングの故障を防ぐために外部リニアガイドまたはガイドロッドが必須です。

• 標準ラバーバッファ＆高速オプション仕様: 内蔵の両端ゴム緩衝材が動作衝撃を吸収し、運転音を低減し、安定した従来のサイクル動作を実現します。オプションの X160 高速仕様は、最大動作速度 1500mm/s をサポートし、高頻度で動きの速い作業条件に適応します。

• 便利なマグネットスイッチの取り付け：シリンダボディの両側にあらかじめ確保されたスイッチ溝は、D-M9シリーズの磁気スイッチと互換性があり、ストローク位置決めのための柔軟かつ正確なリアルタイム位置フィードバックを実現します。

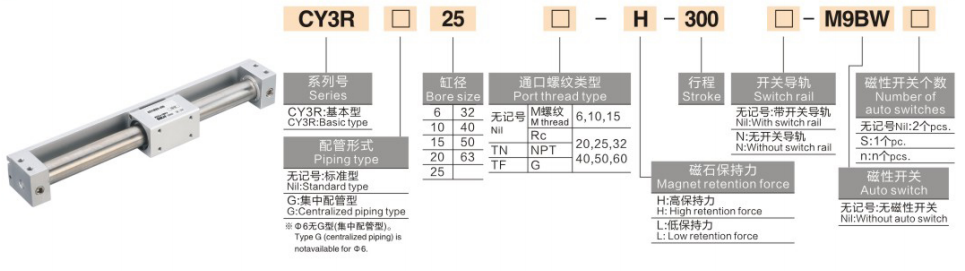

完全なモデルコーディングルール

1.モデル例: CY3B20-500 | CY3B40-800-M9PL

2.標準注文参考例

• CY3B20-500：ボア20mm、ストローク500mm、マグネットスイッチなしのベーシックタイプ

• CY3B40-800-M9PL：ボア40mm、ストローク800mm、マグネットポジションスイッチ付ベーシックタイプ

主要技術仕様（20℃標準条件）

1 基本的な一般仕様

• 動作モード：複動形マグネットカップリング非接触伝動

• 作動流体：圧縮空気（オイルフリー規格）

• 周囲温度：5～60℃（凍結なきこと）

• 使用圧力範囲：0.12～0.7MPa；耐圧力：1.0MPa

• 動作速度: 50~500mm/s (標準); max 1500mm/s (オプションのX160高速仕様)

• バッファモード：標準両端ゴム緩衝材

• 磁気保持力：19.6～2450N（ボアサイズに応じて増加）

2 主要性能パラメータ表 (@0.5MPa)

コア構成と選択のガイドライン

1 荷重と推力によるチューブ内径の選定

• φ6～φ15（超軽量）: 荷重 2.5kg 以下に適しており、電子機器や医療機器のミニコンポーネントのショートストローク精密搬送に最適です。

• φ20～φ32（一般軽荷重）: 4~10kgの軽荷重に適合し、一般自動生産ラインにおける従来のロングストローク押し引き(≤1000mm)に最適です。

• φ40～φ63（中量）: 16~40kgの中荷重シナリオに適用でき、食品および包装業界における重いストロークの長いハンドリングや高頻度の繰り返し操作に最適です。

2 ストロークとガイドシステムの選択

• ストローク範囲: 標準ストロークは50~1000mmをカバーします。特別な長距離走行の要求に応えるために、最大5000mmまでの超ロングストロークを延長しました。

• 必須の外部ガイド設計：CY3B基本形にはガイド構造が内蔵されていません。負荷をサポートし、偏心力の偏差によって引き起こされる磁気分離を防ぐために、外部リニア スライド レールまたはガイド ロッドを装備する必要があります。

• 標準固定方法：シリンダ本体を吊り下げたオプションの両端支持金具で固定し、接触摩擦がゼロで安定したマグネットカップリング動作を実現します。

3 環境と機能構成の選択

• クリーン環境を優先: 漏れゼロで無公害の設計は、食品、医療、電子半導体産業における厳格な無塵かつ無菌の作業条件に適応します。

• 高速作業環境の向上：オプションのX160高速仕様（最大1500mm/s）を選択してください。外部油圧バッファを備え、高速衝撃を排除し、安定した動作を保証します。

• 正確な位置フィードバック：D-M9シリーズ磁気スイッチを搭載し、2点または多点の正確なストローク位置決めと信号フィードバックを実現します。

CY3B 対 CY3R |機種違い比較

典型的な産業用途のシナリオ

• クリーンルームでの材料搬送: 漏れゼロ、無塵の磁気結合構造は、クリーン環境を汚染することなく、電子、半導体、医療の無塵作業場での長距離マテリアルハンドリングに最適です。

• 食品および飲料の包装ライン: 表面の洗浄が容易な防錆ステンレス鋼シリンダーバレルは、衛生的な生産基準に適合しており、食品加工装置における軽中量ワークのロングストローク変位に適しています。

• 装置のドアとカバーの駆動: ロッド延長のない設計により外部スペースを節約でき、自動化装置の保護ドアやシールドカバーなどのコンパクトなロングストローク開閉駆動に最適です。

• ロングストローク精密位置決めプラットフォーム：外部高精度ガイドレールとの連携により、安定した繰り返し位置決め精度を実現し、1～2mの長距離精密位置決めや組立ラインの循環搬送に適しています。

• タイロッドシリンダの省スペース置き換え: ロングストローク (>500mm) シナリオにおける従来のタイロッドシリンダのスペース占有問題を解決し、装置全体の設置スペースを 50% 削減してコンパクトな装置設計を実現します。

3ステップのクイック選択ガイド

1. チューブ内径の確認：負荷質量から必要推力を安全率≧2で算出します。推奨ルール: ≤2.5kg → φ15; 4～10kg→φ32; 16～40kg→φ63。

2. ストローク仕様の確認: 従来の要求に合わせて標準ストローク 50~1000mm を選択します。超ロングストローク最大5000mmの延長仕様もお選びいただけます。

3. 機能構成のマッチング: クリーンで汚染のない作業条件を優先的に選択します。 X160 高速仕様 + 油圧バッファーにアップグレードして高速操作を実現。リアルタイム位置検出用の D-M9 シリーズ磁気スイッチを追加します。

一文の要約

     SOLH CY3シリーズ マグネットカップリング式ロッドレスシリンダは、CY1クリーングレードオイルフリーアクチュエータをバージョンアップしたもので、漏れゼロ、5000mmの超ロングストローク、低始動圧力、デュアルマウントタイプを特長としており、軽中負荷クリーンオートメーション機器に最適な省スペースロングストローク直線駆動ソリューションとして機能します。
