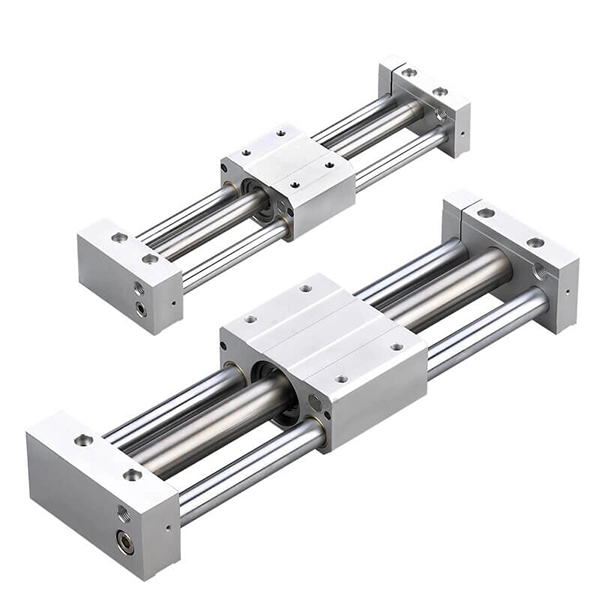

CY1シリーズ マグネットカップリング式ロッドレスシリンダ |古典的な経済基盤モデル

ブランド: SOLH by Richge Technology

CY1S
CY1L

製品概要

     SOLH CY1 シリーズは、クラシックで経済的な磁気カップリングロッドレスシリンダで、アップグレードされた CY3 シリーズの基本的な前身として機能します。強力な磁力により内部のピストンと外部のスライドテーブルが同時に動く非接触磁気同期駆動構造を採用しています。全閉式ゼロ漏れ動作、コンパクトな構造、コスト効率の高い性能を特徴としており、軽～中負荷および中長ストロークの直線駆動用途に特化しています。内径φ6～φ63mm、標準ストローク～1000mm、最大延長ストローク1500mmまでのシリーズで、さまざまなシーンに対応する多様な案内モデルをカバーしており、一般自動生産ラインに最適な低予算のクリーングレードロッドレスアクチュエータです。

コアの位置決めと構造的特徴

• 磁気カップリング駆動とクリーンなゼロリーク性能：ピストンとスライドテーブルに高強度永久磁石を内蔵し、ノンメカニカルな同期伝動を実現。完全密閉シリンダーバレルは空気漏れや発塵を排除し、エレクトロニクス、医療機器、食品加工業界の厳しいクリーンな作業環境に完全に適応します。

• クラシックなベース構造と高いコストパフォーマンス: CY1 シリーズは、部品点数を減らしたミニマルな機械構造を採用し、製造コストを効果的に削減し、アップグレードされた CY3 シリーズよりも高いコスト競争力を提供します。基本的な CY1B モデルには統合された取り付け面がなく、取り付けには両端のサポート ブラケットが必要です。基本的な耐摩耗リングと防塵リングの構成を備え、最低使用圧力は0.18MPaで、寿命は若干短くなりますが、従来の標準使用条件には十分対応します。

• 完全なカバレッジを実現する多様な派生モデル: 完全な製品ラインナップは、さまざまな精度と負荷の要求に合わせて複数のガイド タイプをカバーしています。

・CY1B：ガイド構造と取付面のない基本タイプで、外部ガイドレールと両端金具が必要です。

●CY1S：すべり軸受を内蔵したスライドガイドタイプで、外付けガイドなしで軽荷重運転に対応します。

・CY1L：ボールベアリングガイドタイプで、非常に滑らかな滑りと耐荷重を強化し、安定した高周波動作を実現します。

●CY1H：精密な搬送シーンに最適な繰り返し位置決め精度に優れた高精度ガイドタイプです。

●CY1F：全高29％減の薄型薄型タイプで、超小型機器の設置スペースに最適です。


• 標準バッファとオプションの高速構成: 標準の両端ゴム緩衝材が動作時の衝撃を効果的に吸収し、動作音を低減します。オプションの外部油圧バッファにより、中高速の繰り返し作業条件でも最高速度 500mm/s での安定した動作をサポートします。

• 磁気スイッチの幅広い互換性：シリンダボディのユニバーサルスイッチ予約溝は、D-M9シリーズ、D-A9シリーズのマグネットスイッチと互換性があり、任意の位置に設置でき、柔軟なストローク信号フィードバックが可能です。

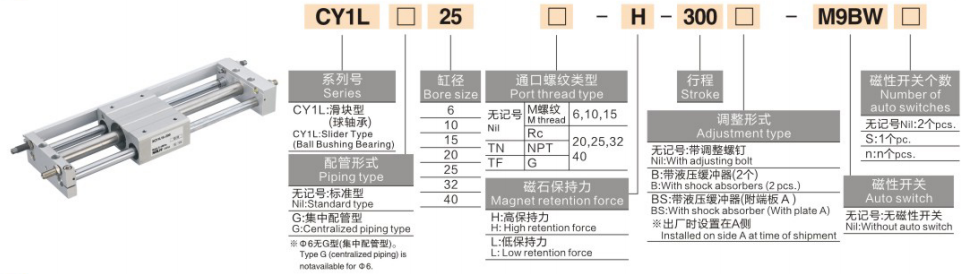

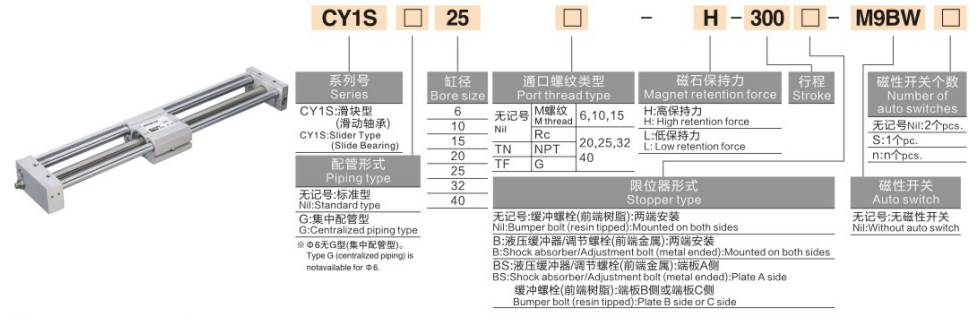

完全なモデルコーディングルール

モデル例: CY1B20-500 | CY1S40-800-M9PL

標準注文参考例

• CY1B20-500：ボア20mm、ストローク500mm、マグネットスイッチなしのベーシックタイプ

• CY1S40-800-M9PL：ボア40mm、ストローク800mm、スライドガイドタイプ、マグネットポジションスイッチ付

主要技術仕様（20℃標準条件）

1.基本的な一般仕様

• 動作モード：複動形マグネットカップリング非接触同期伝動

• 作動流体：圧縮空気（オイルフリー規格）

• 周囲温度：5～60℃（氷結しない作業環境）

• 使用圧力範囲：0.18～0.7MPa；耐圧力：1.05MPa

• 標準動作速度: 50~500mm/s

• バッファモード：標準的な両端ゴムバッファ。高速シナリオ向けのオプションの外部油圧バッファー

• 磁気保持力：49～2450N（内径に応じて徐々に大きくなります）

2. 主要性能パラメータ表（@0.5MPa）

コア構成と選択のガイドライン

1. 荷重と推力によるチューブ内径の選定

• φ6～φ15（超軽量）：荷重2.5kg以下に適しており、小型電子精密機器のショートストローク精密部品搬送専用です。

• φ20～φ32（一般軽荷重）: 軽荷重4~10kgに対応しており、一般自動生産ラインにおける従来のロングストロークの押し引き作業(≤1000mm)に最適です。

• φ40～φ63（中量）: 16~40kgの中荷重シナリオに適用可能で、梱包および物流自動化装置におけるロングストロークハンドリングおよび高頻度の繰り返し作業条件に完全に適合します。

2. モデルとガイドシステムの選択

• CY1B基本タイプ：ガイド構造を内蔵しない最もコストパフォーマンスの高いモデル。外部リニア ガイド レールは必須であり、予算重視のプロジェクトや予約済みのガイド構造を備えた機器に適しています。

• CY1S スライドガイドタイプ: 滑り軸受ガイドを内蔵しており、軽荷重(10kg以下)の場合は外部の補助ガイドが不要で、取り付けが簡単で汎用性が高いです。

• CY1L ボールベアリングガイドタイプ：超低摺動抵抗と長寿命を実現する高精度ボールベアリング構造を採用し、高速・高頻度の繰り返し作業条件向けに特別に設計されています。

• CY1H 高精度タイプ：高精度リニアガイド機構を採用し、最大±0.02mmの繰り返し位置決め精度を実現し、高精度位置決めや微小距離搬送シナリオに適用します。

• CY1F 薄型タイプ: 最適化された薄型構造により全高が 29% 削減され、小型自動化装置の垂直設置スペースの制限の問題を解決します。

3. 環境と機能構成の選択

• クリーン環境への適応: 漏れがなく、塵のない非接触磁気伝送設計は衛生的な製造基準を満たしています。 CY1S および CY1L モデルは、クリーン ルームでの長期運転に適しています。

• 高速作業環境の向上：外部油圧バッファを装備し、端部衝撃を排除し、最大500mm/sまでの連続運転速度を安定してサポートします。

• 正確な位置フィードバック：D-M9シリーズまたはD-A9シリーズの磁気スイッチと組み合わせて、多点ストローク位置決めとリアルタイム信号出力を実現します。

典型的な産業用途のシナリオ

• クリーンルームでの材料搬送：ゼロ汚染磁気結合構造は、半導体およびLCDの無塵作業場での長距離マテリアルハンドリングに広く使用されており、クリーンな作業環境の二次汚染を回避します。

• 包装ラインにおけるワークの変位：食品・医薬品包装機における軽・中量ワークのロングストロークの押し引き作業に適応し、故障率が低く日常のメンテナンスが容易なハイコストパフォーマンス設計です。

• 自動機器ドア制御：ロッドレスのコンパクトな構造により外部設置スペースを節約でき、機器保護扉やダストシールドなどのロングストローク開閉駆動に最適です。

• ロングストローク組立ラインの位置決め: 適合するガイドモジュールと連携して、1~1.5mの超ロングストローク内で安定した高精度位置決めを実現し、生産ラインの連続サイクリック位置決め要求に対応します。

• 経済的な代替ソリューション: 予算が限られた自動化プロジェクトにおける高価な CY3 シリーズの理想的なコストダウン代替品であり、基本的なロングストロークのリニア駆動要件を完全に満たします。

CY1 シリーズと CY3 シリーズのコア性能の比較

3ステップのクイック選択ガイド

1. チューブ内径の確認：負荷質量から必要推力を安全率≧2で算出します。推奨ルール: ≤2.5kg → φ15; 4～10kg→φ32; 16～40kg→φ63。

2. 型式の確認: 超低予算の場合は CY1B を選択してください。 CY1S は軽荷重ガイドフリー設置用。高速高周波動作用のCY1L。 CY1Hは高精度の位置決め要求に対応します。

3. ストローク仕様の確認: 従来使用の場合は標準ストローク 50~1000mm を選択してください。オプションで中長距離走行ニーズに対応する最大1500mmまでの延長ストロークも選択可能。

一文の要約

     SOLH CY1 シリーズ クラシック マグネット カップリング ロッドレス シリンダは、多様なガイド モデルを備えた経済的なゼロ漏れクリーン アクチュエータで、軽～中負荷の一般自動化およびクリーン ルーム機器向けの予算に優しい基本的な長ストローク リニア駆動ソリューションとして機能します。
