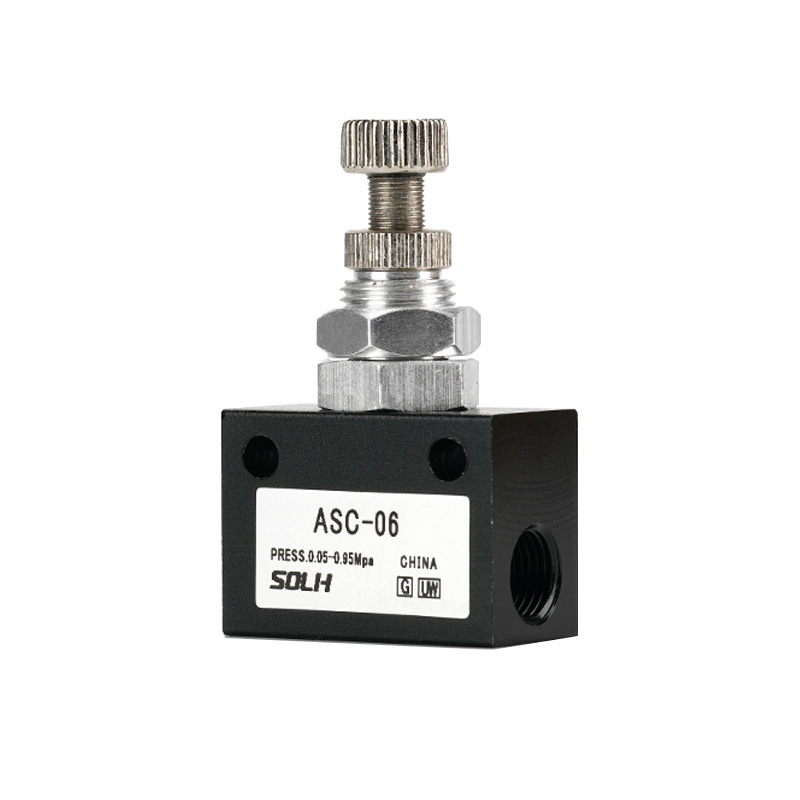

ASC シリーズ ワンウェイ スロットル バルブ |アルミニウム合金インライン空気圧速度制御弁

ブランド: SOLH by Richge Technology |ユニバーサル AirTAC 標準空気圧流量制御バルブ

1. 製品概要

     SOLH ASCシリーズは、コスト効率の高いアルミニウム合金インラインワンウェイスロットルバルブ 中国の空気圧市場で広く採用されています。 ASシリーズと同様の空圧コア機能を継承しつつ、より耐久性の高いねじ込みインライン取付構造を採用したオールアルミ角ボディです。標準的なシリンダー速度調整用に設計されており、自由な前方吸気と正確な排気絞り制御を実現します。コンパクトな構造、安定した調整、ユニバーサルネジ仕様により、一般自動空気圧回路の主流の経済的な速度制御ソリューションです。

2. コア動作機能（排気絞り原理）

     ASCバルブは規格に準拠しています排気絞り制御ロジック、空気圧シリンダの速度調整のための最も信頼性の高い方法:

     • 前方エアインテーク（シリンダー延長部）: 内蔵逆止弁が全開し、ほとんど妨げられることのない直進気流が可能になり、流量損失がゼロになり、迅速かつスムーズなシリンダ動作が保証されます。

     • 逆排気（シリンダー後退）：逆止弁が自動的に閉まります。排気は精密ニードルバルブを通過し、絞り調整が可能となり、正確なシリンダー後退速度制御を実現します。

      •コアアプリケーション: 複動シリンダの伸縮速度を正確に調整します。排気側スロットルは、産業シナリオで最も一般的に使用され、安定した空気圧速度調整方法です。

3. モデルのコーディング規則とスレッドの仕様

     コーディング形式: ASC[サイズシリーズ]-[ねじ口径]+[ねじサフィックス]

  3.1 サイズと口径の定義

     • 100シリーズ：06＝G1/8（PT1/8）

     • 200シリーズ: 08 = G1/4 (PT1/4) |最も普遍的なメインストリームモデル

     • 300シリーズ：10＝G3/8（PT3/8）、15＝G1/2（PT1/2）

  3.2 ねじタイプの接尾辞

     • 空白：標準 PT テーパねじ（デフォルト）

     • G：英国規格G平行ねじ

     • T：NPT米国規格テーパーねじ

4. 全シリーズの標準仕様と流量パラメータ

5. 主要な技術パラメータ

6. 構造上の特徴と取り付け手順

     • 一体型アルミ合金角ボディ：コンパクトで軽量な構造で、構造強度が高く、変形しにくいです。全ねじインライン設計を採用し、プッシュフィット継手を内蔵せず、チューブ接続に別途管継手を必要とせず、高い互換性と高い耐久性を備えています。

     • 明確な流れ方向の識別: 標準流量矢印はバルブ本体にマークされており、逆取り付けエラーを回避し、正しい速度調整ロジックを確保するためにシリンダー側 (排気絞り方向) を指します。

     • ロック可能な防振調整：上部調整ノブとロックナットを装備。速度パラメータ設定後、ナットをロックすることで装置の振動によるパラメータのずれを防止し、長期安定した動作を維持します。

     • 全方向設置: 方向制限のない任意角度設置に対応し、現場のさまざまな複雑な配管レイアウト環境に適応します。

     • 繊細かつ正確な調整: 精密ニードルバルブコアによりスムーズな無段階速度調整が保証され、シリンダーのジッターや不安定な速度の問題を効果的に解決します。

7. コア選択の違い: ASC と AS シリーズ

8. プロフェッショナルの選択ガイド

     • マイクロシリンダー＆小流量回路： 選ぶASC100-06(G1/8)φ12～φ20の小口径シリンダや精密マイクロエア制御に最適です。

     • 標準普通シリンダ（最も汎用性の高い）： 選ぶASC200-08(G1/4)、従来のφ12～φ40シリンダに適合し、ほとんどの自動化生産ライン、包装、クランプ装置に適用可能です。

     • 大口径シリンダーと高流量需要： 選ぶASC300-10(G3/8) /ASC300-15(G1/2)φ50以上の大口径シリンダや高速重荷重の空気圧システムに。

一文の要約

     SOLH ASC シリーズは、ユニバーサルアルミニウム合金ネジ式一方向排気スロットルバルブで、自由な吸気と正確な排気速度調整、ロック可能な防振構造、およびコスト効率の高い性能を備えています。標準的な空気圧シリンダの往復運動に適した経済的な速度制御バルブであり、AirTAC 家庭用空気圧システムと広く互換性があります。
