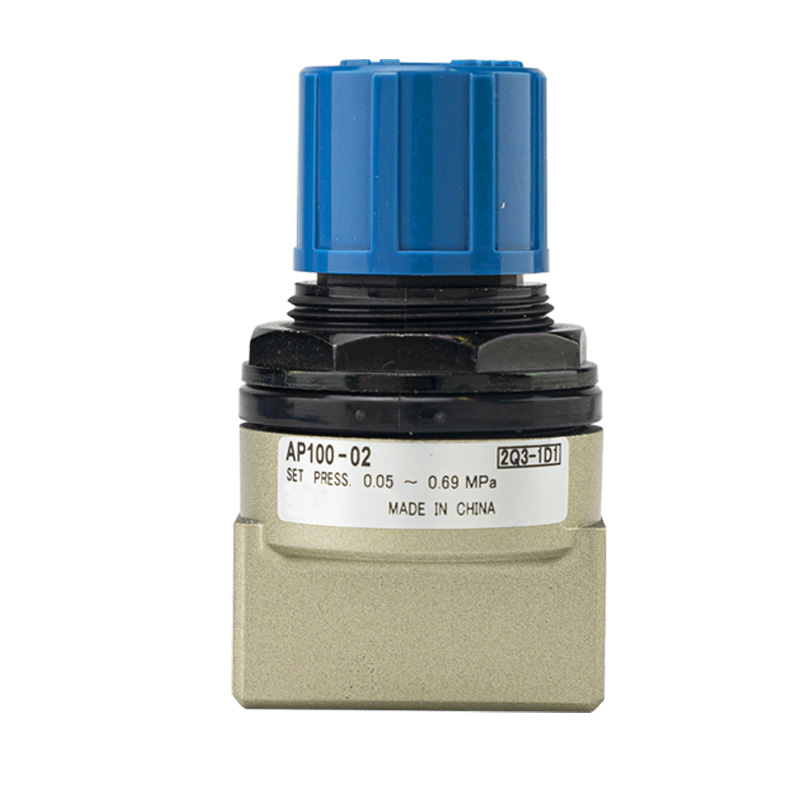

AP100シリーズ 小型圧力リリーフバルブ

ブランド：SOLH by Richge Technology (睿其格科技)

製品のポジショニング

     AP100シリーズは、小型空気圧回路用の直動式スプリング式小型リリーフ弁です。圧力が設定値を超えると、システム圧力を安定させるために余分な空気を自動的に排出します。ミニサイズで圧力調整が容易なため、小型空気圧機器の過圧保護および上限圧力制御部品として機能します。

構造と動作原理

     --構造: パイロット制御を必要としない直動式スプリングリターンリリーフ設計

     -- 動作ロジ​​ック 閉じた状態: システム圧力が設定値より低い 開いた状態: システム圧力が設定値に達するか超える、空気が周囲に排出される リセット状態: 圧力が事前に設定されたしきい値を下回ると、バルブが再び閉じる

     --調整ノブ、スプリング、スプールで構成されるシンプルな機械的アセンブリ

     --注意: JIS規格の安全弁として認定されておらず、圧力調整および回路過圧制御のみに使用されます。

主要な機能

1. 超小型軽量単体

     全体の寸法は69×40mm、正味重量はわずか0.12kgです。独立した一体型設計により直接設置が可能で、狭い組み込み機器のレイアウトに最適です。

2. ロック可能な工具不要の調整ノブ

     青色のトップノブにより、追加の工具を必要とせずに直接圧力設定を実現します。ロック構造により、振動や誤操作による意図しない圧力変動を防ぎ、長期間安定した動作を実現します。

3. デュアル調整可能な圧力範囲と高リリーフ流量

     標準モデルの調整範囲：0.05～0.69MPa 低圧仕様のX201バージョン：0.02～0.2MPa 最高許容使用圧力は1.0MPaに達します。大きな内部流路により、迅速な圧力解放が保証されます。

4. 多様なねじオプションと柔軟な取り付け

     利用可能なポートサイズ: 1/8"(01)、1/4"(02) カスタマイズ可能なネジ規格: Rc、NPT、G ネジ 2 つの取り付け方法: 直接ネジ取り付けまたはブラケット固定 明確な IN/OUT マークにより、一方向のエアフロー取り付けが保証されます。

5. 耐食性と安定した長寿命

     -5℃から+60℃までの広い温度許容範囲を備えたダイカストアルミニウム合金バルブボディ。乾燥した圧縮空気用に設計されており、無潤滑で動作するため、メンテナンスコストが削減されます。

技術仕様表

モデルコードの定義

例：AP100-02-B-N

     --AP100：製品ベースシリーズ

     --01 / 02: 対応ポート寸法

     --B: 取り付けブラケットが装備されています。空白 = 括弧なし

     --N: NPT ねじ。ブランク = 標準 Rc ねじ; F=Gネジ

     --末尾X201：低圧調整バージョン

典型的なアプリケーションシナリオ

     シリンダーバッファーとエンドポジションの衝撃衝撃吸収 下流側圧力レギュレーターの過圧保護 3C、電子および医療産業向けのコンパクトなジグおよび小型自動化装置 一般的な空気圧回路の圧力上限ロック 一定の圧力上限を必要とする実験室テストおよび実験パイプライン。

一文の要約

     AP100 独立小型リリーフバルブは、ロック可能なノブ調整、0.05 ～ 0.69MPa の調整範囲、直接取り付け構造を統合しており、小型空気圧システムの上限圧力制御に最適なソリューションです。
