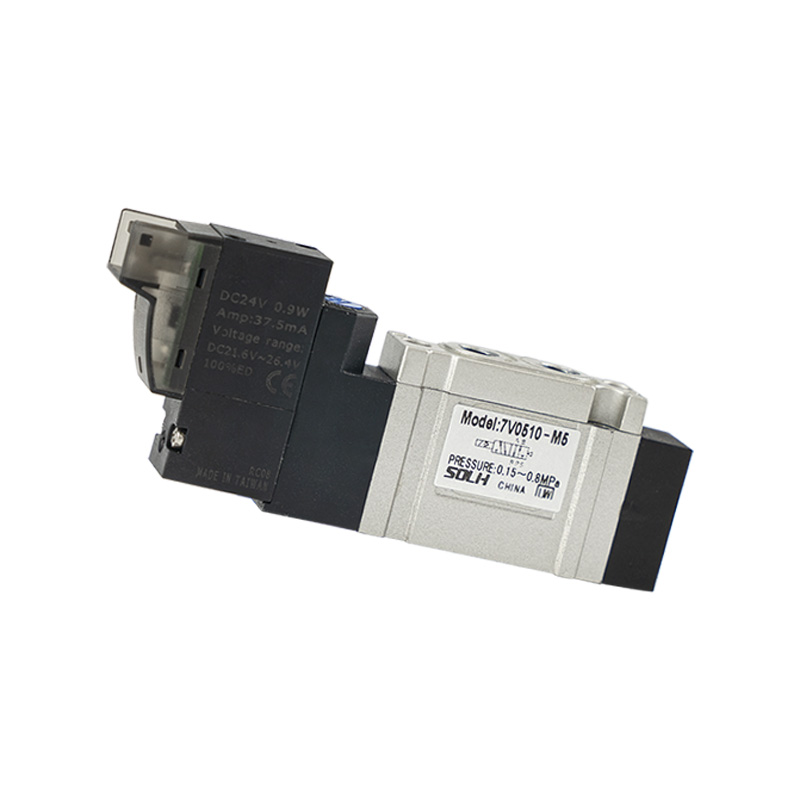

7Vシリーズ 小型パイロット式5/2・5/3電磁弁

ブランド：Richge Technology の SOLH

製品のポジショニング

     SOLH 7V シリーズは、5/2 方向および 5/3 方向の機能をカバーするコンパクトなパイロット操作式方向電磁弁で、一般的な標準空気圧回路用に特別に設計されています。流路を最適化した内部集中排気構造の採用により、驚異的な大流量、高速なスイッチング応答性、低消費電力を実現しました。スタンドアロンで使用することも、複数のシリンダを集中制御するためにマニホールド バルブ バンクに組み込んで使用することもできます。

コア構造と機能分類

 1. ポートと位置の関数定義：

   1.1 5/2 方ソレノイドバルブ：入口 P 1、作動ポート A/B 2、排気ポート R/S 2

     -- 10 接尾辞: シングル コイル シングル ソレノイド スプリング リターン

     -- 末尾20：ダブルコイルダブルソレノイドラッチングタイプ

   1.2 5/3方ダブルコイルソレノイドバルブ（センターコア3機能）

     -- 30C センタークローズ: すべてのポートが中間位置で完全に密閉され、クランプ保持のためのシリンダー圧力をロックします。

     -- 30E センターエキゾースト: A & B を排気 R/S に接続し、残圧を安全に逃がします。

     -- 30P 中心圧力供給: P は A と B の両方に接続され、シリンダーの両側で空気圧を維持します。

  2. 駆動と構造の特徴

     -- ドライブタイプ: パイロット操作設計、低始動圧力、超高速応答、大流量出力

     -- 内部集中排気: パイロット空気はメイン排気ポート R/S を介して均一に排気され、パイロット排気が散乱することなくクリーンで整然とした配管を実現します。

シリーズサイズと流量パラメータ表

普遍的な一般技術仕様

     -- 使用圧力範囲: 0.15 ～ 0.8 MPa

     -- 耐圧力: 1.2 MPa

    -- 動作温度: -20℃ ~ +70℃ (供給空気に氷結がないこと)

     -- スイッチング応答時間: ≤50 ms

     -- 最大動作周波数: 5 Hz

     -- コイル消費電力: DC = 0.7W; AC = 1.1VA

     -- 標準電圧オプション

        DC：12V(F)、24V(B)

        AC:110V(℃)、220V(A)

     -- 保護等級: IP40 防塵

     -- バルブボディ材質: アルミダイカスト合金

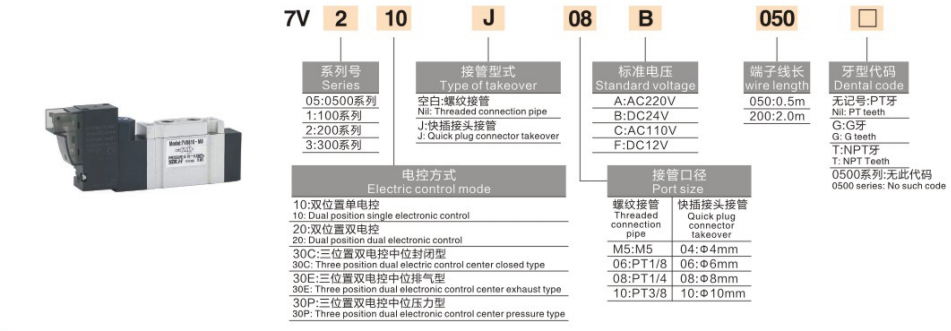

完全なモデル命名規則

  1. モデル例: 7V210J08B050

     -- 7V: パイロット式 5/2 & 5/3 小型電磁弁のシリーズコード

     -- 2: サイズコード (2 = 7V200 シリーズ、1/4 インチポート)

     -- 10 / 20 / 30C/30E/30P: 回路機能

        10=5/2シングルコイル; 20=5/2 ダブルコイル; 30シリーズ = 5/3 3ポジション

     -- J: ポート接続形式。 J = ワンタッチクイック継手、空白 = 標準ねじポート

     -- 08: ポートサイズコード (08 = 1/4")

     -- B: コイル電圧コード (B=DC24V、A=AC220V)

     -- 050: ケーブル長コード (050 = 0.5 メートルのケーブル)

共通の標準参照モデル

  1. 5/2 2 位置シリーズ

     -- シングルコイルスプリングリターン: 7V110-06 (1/8"、DC24V)

     -- ダブルコイルラッチ: 7V220-08 (1/4"、AC220V)

  2. 5/3 3 ポジション シリーズ

     -- センター密閉保圧：7V130C-06

     -- センター排気圧リリース：7V230E-08

     -- センターデュアルポート加圧: 7V330P-10

製品の主な利点

  1. 強化された高流量性能

     -- 最適化された内部流線型ランナー設計により、従来の 4V シリーズソレノイドバルブと比較して流量が約 30% 増加し、より高速なシリンダーの伸長および収縮速度を実現します。

  2. 柔軟な多方向設置とデュアルポートオプション

     -- 水平および垂直取り付けをサポートします。 2 つの接続モード: 標準ネジポートまたは迅速なチューブ組み立てのためのクイックプッシュインフィッティング。

  3. マニホールド一体型モジュール設計

     -- マルチステーションマニホールドバルブベースと互換性があり、複数のバルブを積み重ねてキャビネットの設置スペースを節約し、主空気配管のレイアウトを簡素化します。

  4. 超低電力コイル

     -- 低ワット数のコイル設計により発熱が低減され、エネルギー消費量を抑えた長期連続通電作業条件に適しています。

  5.超長寿命

     - 精密な内部スプールとシーリング構造、最小限のメンテナンスで最大数百万回のスイッチングサイクルまで安定した性能。

一文の要約

     SOLH 7V コンパクト パイロット操作ソレノイド バルブは、完全なポート サイズ M5 ～ 3/8 インチの完全な 5/2 シングル/ダブル コイルおよび 5/3 3 センター機能バリアントをカバーし、従来の 4V シリーズよりも 30% 高い流量、低消費電力、およびすべての標準自動空気圧回路用の汎用方向制御バルブとしてのマニホールド スタッカブル設計を特徴としています。
