5Vシリーズソレノイドバルブ | 5/2 & 5/3 ウェイ高周波低電力空気圧制御バルブ

ブランド: SOLH by Richge Technology | AirTAC 5V シリーズ ハイエンド ソレノイド バルブの完全な互換性のある代替品

1. 製品概要

     SOLH 5V シリーズは、AirTAC オリジナル 5V シリーズと完全に互換性のあるハイエンド 5 ポート空気圧方向電磁弁です。カバーします5/2ウェイ 2ポジション そして5/3ウェイ 3ポジション 機能的なタイプ。高度なスプールスライド構造と低電力省エネコイル設計を採用し、超長寿命、安定した高周波スイッチング、低故障率を備えています。内部パイロット排気構造と保護等級IP65を備えており、電子機器、食品、医療などのクリーンな作業環境に優しいです。複動シリンダの往復制御に専門的に使用されており、高水準の自動空気圧システムに推奨されるコア制御バルブです。

  1.1 コアポートと機能の定義

     • 5ポート構成：P（メインエア入口）、A/B（デュアルワーキングアウトレット）、R/S（デュアル独立排気ポート）

     • 5/2 ウェイ 2 ポジション：一方向反転機能、シリンダの伸縮サイクル制御を完了

     • 5/3 ウェイ 3 ポジション：中間ニュートラル位置、気筒停止保持対応、圧力保持機能、フルエキゾーストリセット機能を搭載

     • コアアプリケーション：あらゆる複動空気圧シリンダの全ストローク往復動作制御に特化

2. コア製品の分類と機能ロジック

  2.1 5/2方二点電磁弁

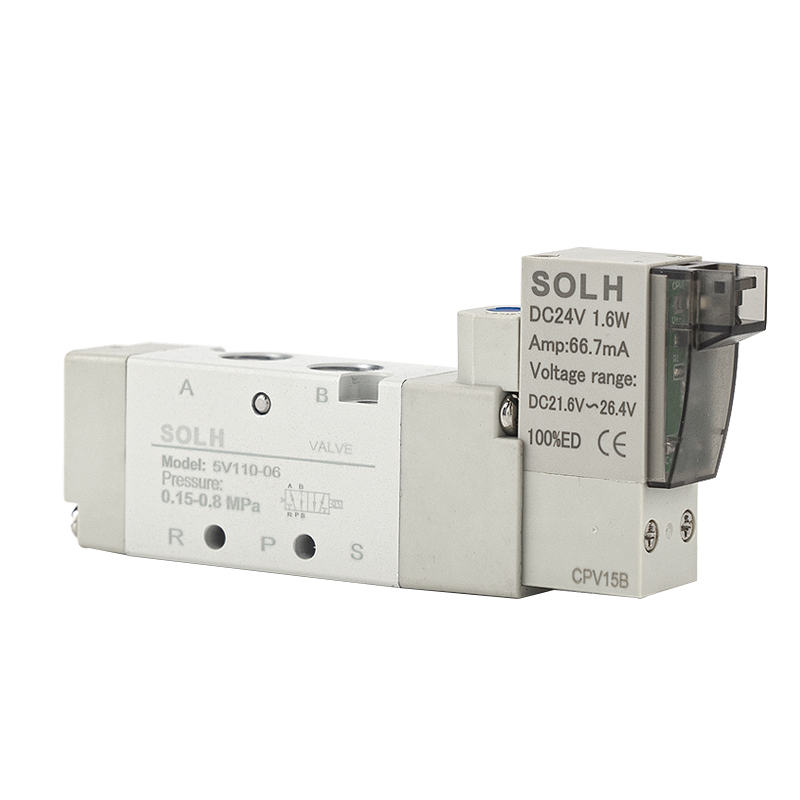

     • シングル電気制御 (5V110/210/310): 電気による方向切換、電源オフ自動スプリングリセット機能により、従来の往復ジョグ制御に適しています。

     • ダブル電気制御(5V120/220/320): 通電して逆転動作を完了し、電源オフ状態を記憶および自己保持し、長時間の位置ロック作業条件に適しています。

  2.2 5/3方三点電磁弁（ダブル電気制御）

     さまざまなオンサイトプロセス要件を満たす 3 つのオプションの中央中立機能:

     • 30℃（中央クローズ）：中央位置Pポート閉、A/BポートとR/S排気ポートを連通し、任意のストローク位置でのシリンダ停止と圧力保持を実現

     • 30E(集中排気): 中央位置 P ポートが閉じられ、A/B デュアル ポートが完全に排気され、シリンダは残圧なしで迅速にリセットされます。

     • 30P(中心圧保持)：中央位置のPポートはA/Bポートと連通し、R/S排気ポートは閉じられ、システムパイプライン圧力を安定に維持します

3. 主流モデル、口径および流量パラメータ

4. 主要な技術パラメータ

5. モデルコーディングのクイック解釈

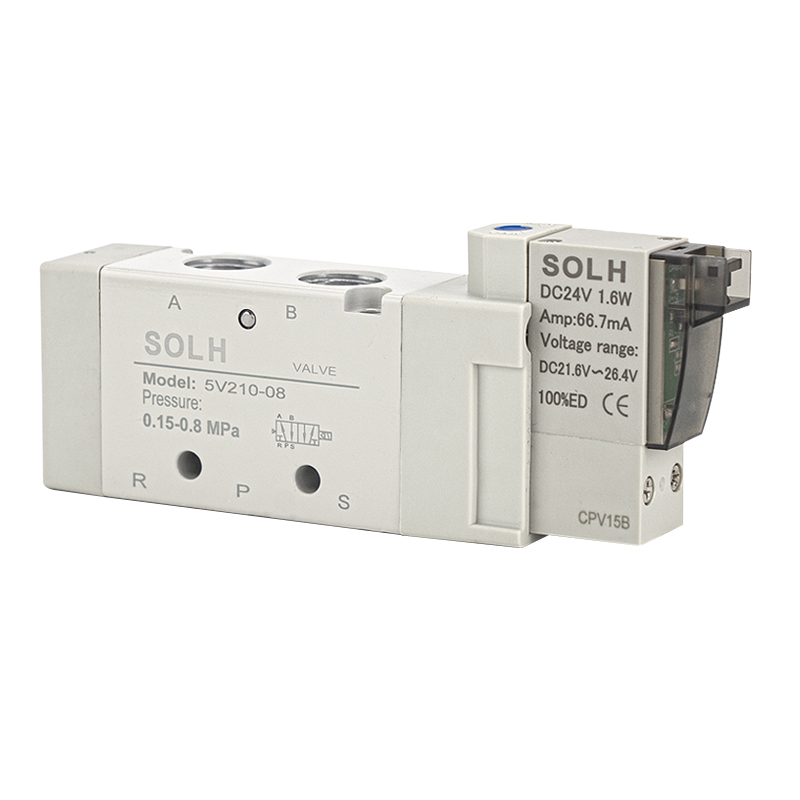

     5V210-08 DC24Vを標準例として取り上げます

     • 5V：5ポート2・3位置空気圧電磁弁のシリーズ記号

     • 2：200シリーズ仕様、G1/8＆G1/4主流口径に対応

     • 10：シングル電気制御２位置タイプ。20 = ダブル電気制御タイプ;30C/E/P = 3位置中央機能タイプ

     • 08：インターフェースキャリバーG1/4。06 = G1/8;M5 = マイクロ M5 ネジ

     • DC24V: 定格電圧。B DC24Vの略、A AC220V を表し、複数の電圧オプションが利用可能

6. 製品の主な利点

     • 低消費電力と超長寿命：0.9Wの低電力省エネコイルにより、長時間の動作電力消費を削減します。摩擦抵抗の少ない高精度スプールシール構造の採用により、3,000万回以上の安定したスイッチングサイクルをサポートし、その後のメンテナンス頻度を最小限に抑えます。

     • 超高速の高周波応答: 最適化された内部空気通路設計により、0.05 秒以内のスイッチング応答時間を実現し、自動生産ラインの高周波周期動作要件に完全に適応します。

     • クリーン環境適応性: 内蔵の集中内部パイロット排気構造により、外部の石油とガスのオーバーフロー汚染を回避し、エレクトロニクス、食品、医療業界の無塵でクリーンな生産基準を完全に満たします。

     • 強力な統合と便利なデバッグ: マニホールドバルブバンク一体型設置をサポートし、装置スペースを節約します。バルブ本体にマニュアルボタンを装備し、バルブ単体のデバッグや装置の試運転が容易に行えます。

     • 安定した耐候性性能：広い温度適応範囲とIP65防塵防水等級、屋内外の複雑な産業環境でも安定した動作を実現します。

7. 典型的なアプリケーションシナリオ

     • 複動シリンダ往復制御: 自動ハンドリング、材料の押し込み、治具のクランプ、回転位置決め、その他の空気圧往復動作に広く使用されています。

     • 高水準の自動生産ライン: 自動車溶接ライン、包装シーリングと切断、電子表面実装、食品充填およびその他の精密自動化装置に適用されます。

     • 高周波かつクリーンな作業環境: 頻繁な逆転、ゼロ汚染、長期安定した連続運転を必要とする産業シナリオに推奨されるバルブ タイプ。

8. 選定の区別：5Vシリーズ vs 4Vシリーズ ソレノイドバルブ

一文の要約

     SOLH 5V シリーズは、低消費電力、超長寿命、高速高周波スイッチング性能を備えたハイエンドの 5/2 および 5/3 方空圧ソレノイド バルブです。クリーンな内部排気とIP65の防水・防塵設計を備え、AirTACオリジナル5Vシリーズと完全互換性のある複動シリンダや高規格クリーン自動空気圧システムに最適なコアコントロールバルブです。
