4V シリーズ 5/2 および 5/3 方空圧ソレノイド バルブ |パイロット式方向制御弁

ブランド: SOLH by Richge Technology

1. 製品概要とコア構造

     SOLH 4V シリーズは最も汎用性の高い製品ですパイロット操作式空気圧方向制御弁 産業オートメーション用、カバー5/2ウェイ（5ポート2ポジション） そして5/3ウェイ（5ポート3ポジション） 構成。複動シリンダの伸縮動作、中間停止、保圧制御用に特別に設計されており、スプール型構造と内部パイロット駆動が特徴です。電子空圧制御の標準部品として、安定した性能と多彩な機能により自動機、包装装置、加工治具、空圧伝動システムなどに幅広く採用されています。

  1.1 5 ポートの標準インターフェイスの定義

     • Pポート: メイン空気入口、空気供給源に接続

     • A/B 動作ポート: 出力ポート。複動シリンダの 2 室に接続され、伸縮を制御します。

     • R/S排気ポート: 圧力リリーフ排気ポート。通常は騒音低減とスムーズな換気のためにマフラーが装備されています。

  1.2 主要な構造的特徴

     • バルブコアの構造：高精度スライドコラムスプール設計、低摩擦、敏感なスイッチング

     • ドライブモード：内部パイロット駆動、低消費電力、安定した逆転性能

     • 適用対象：複動空気圧シリンダのフルレンジマッチング

2. 5/2 方バルブ – 基本的な逆転制御

     5/2 ウェイ構造は 4V シリーズの主流の基本モデルで、シングル電気制御タイプとダブル電気制御タイプに分かれており、さまざまな空気圧ロジックと安全制御の要件に適応します。

  2.1 シングル電気制御 (4V110/210/310/410)

     • 動作原理：電磁コイル1個とリセットスプリングを装備しています。バルブは電源を入れると反転し、電源を切るとバネの力で自動的にリセットされます。

     • 主要な特性: フェイルセーフ性能を備えたパワーオフリセット設計、シンプルな構造、コスト効率に優れています。

     • 代表的な用途：普通シリンダ往復運動、非常停止復帰機構、簡易クランプ・位置決め装置。

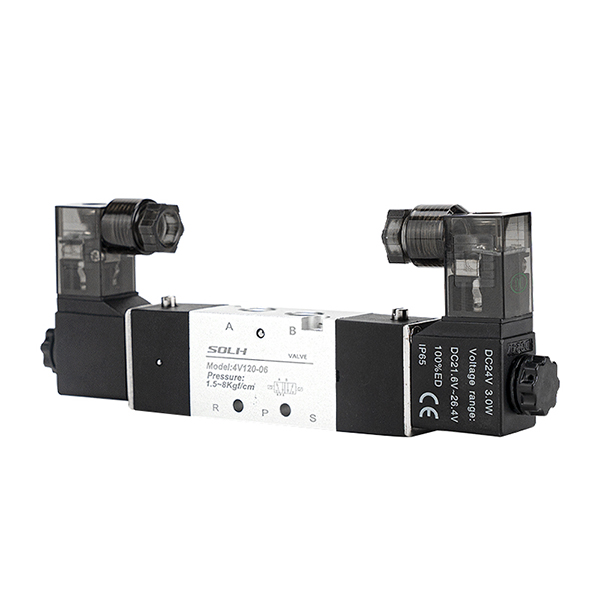

  2.2 ダブル電気制御(4V120/220/320/420)

     • 動作原理: リセットスプリングを使用せずに交互制御するデュアルコイル。バルブは電源をオフにした後も現在の位置を維持します。記憶保持機能.

     • 主要な特性：高い位置決め精度、省エネ（逆転時のみ消費電力）、安定した電源オフ位置保持。

     • 代表的な用途: 正確なステーション位置決め、中間ストローク停止、長期圧力保持、および固定位置ロックのシナリオ。

3. 5/3 方バルブ – 中間位置精度制御

     5/3ウェイ3位置構造により、2位置可逆をベースに中間中立状態を加え、高度な空気圧制御要求に応える中間3核機能を実現しました（適用機種：4V130/230/330/430）。

  3.1 クローズドセンター（Cタイプ）

     関数：中間位置で全ポート全閉。シリンダのロックと圧力保持を実現し、サスペンションの停止と落下防止をサポートします。

     シナリオ：ジグロック、垂直シリンダ落下防止、中間位置固定停止。

  3.2 エキゾーストセンター（Eタイプ）

     関数：A/B作動ポートは中間位置で排気ポートと連通します。システムは圧力を解放し、シリンダーは自由に浮きます。

     シナリオ: 機器の安全圧力リリーフ、手動ドラッグとデバッグ、機械的リセット保護。

  3.3 プレッシャセンター（Pタイプ）

     関数：Pエア入口は中間位置でA/B両ポートに連通し、複動シリンダを単動出力に変換します。

     シナリオ: 同期クランプ、双方向圧力維持、特殊力バランス制御。

4. モデルコーディングルールと共通仕様

  1. コーディングロジック：4V [サイズコード] [制御/中間機能コード] - [接続口径]

  2. 代表的な共通モデル

     • 4V210-08：G1/4ポート、シングル電気制御、5/2ウェイ（最も汎用的な標準モデル）

     • 4V220-08：G1/4ポート、ダブル電気制御、5/2ウェイ（パワーオフメモリ位置決め）

     • 4V230C-08：G1/4ポート、5/3方クローズドセンタ（シリンダロック＆保圧）

     • 4V310-10：G3/8ポート、シングル電気制御、5/2ウェイ（大流量主回路制御）

5. 主要な技術パラメータ

6. プロフェッショナルの選考ガイドライン

  6.1 5/2 ウェイ 2 ポジション選択

     • 単一電気制御: 従来の往復運動と安全リセットのシナリオを優先し、自動電源オフ復帰とフェールセーフ動作を備えています。

     • ダブル電気制御: 位置決めステーション、中間停止、および長期保持シナリオに優先され、電源オフメモリーと正確な位置決めが特徴です。

  6.2 5/3 ウェイ 3 ポジション選択

     • タイプC（クローズドセンター）：シリンダー中間ロック、サスペンション保持、落下防止用。

     • タイプE（エキゾーストセンター）: 機器の安全圧力解放、フリーフローティング、および手動デバッグのシナリオ用。

     • タイプP（プレッシャーセンター）: 同期クランプ、双方向圧力安定化、および特殊な空気圧バランス制御用。

一文の要約

     SOLH 4V シリーズは、シングル/ダブル電気制御と 3 つの中間機能を備えた 5/2 および 5/3 方向パイロット操作空気圧バルブをカバーしており、複動シリンダの工業用空気圧逆転、位置決め、圧力保持および安全制御に推奨される標準コンポーネントです。
