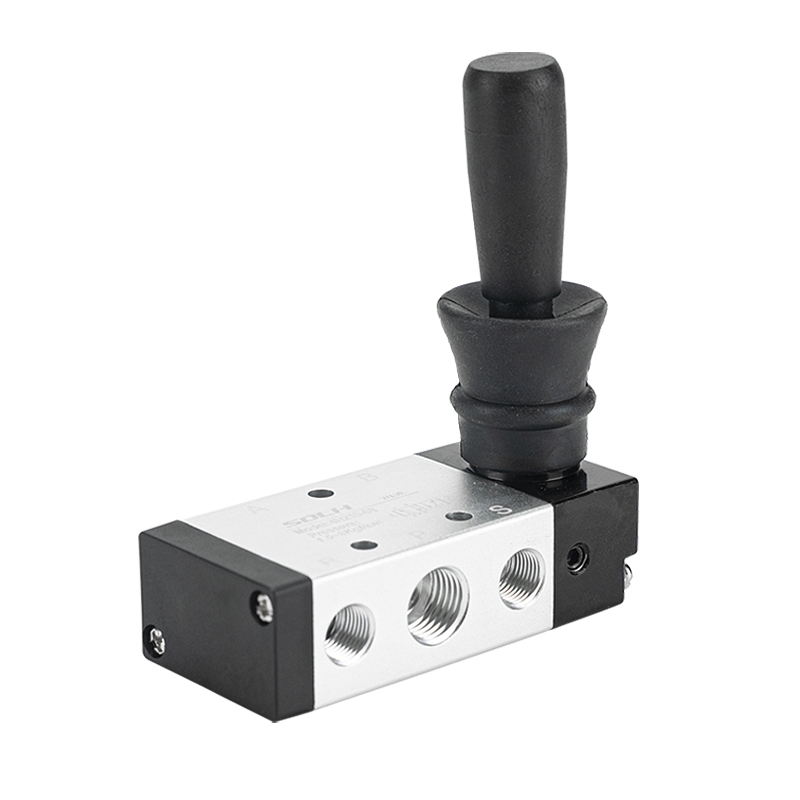

4時間 シリーズ 5/2 & 5/3 方手動レバーバルブ |手動方向制御弁

ブランド: SOLH by Richge Technology |手動デバッグおよび安全停止用の5/2 5/3ウェイハンドレバー空気圧バルブ

1. 製品概要とコア構造

     SOLH 4H シリーズは AirTAC 規格です5/2ウェイ＆5/3ウェイ手動レバー方向切換弁、手動スプールバルブとも呼ばれます。電気または空気圧の制御信号を必要とせず、純粋に手動レバー操作によって空気圧回路を切り替えます。機器の手動デバッグ、緊急安全停止、シリンダージョグ制御に広く使用されており、精密なスプール構造と耐久性のあるアルミニウム合金ボディを備え、スプリングリセットとスチールボールロックのデュアル位置決めモードを備えています。 4V ソレノイド バルブおよび 4A 空圧バルブと完全に互換性があり、標準の空圧システム用の汎用手動制御コンポーネントです。

  1.1 標準 5 ポート インターフェイスの定義

     • Pポート：主圧縮空気入口ポート

     • A/B 動作ポート: 複動シリンダを接続して伸縮ストロークを制御するためのデュアル出力ポート

     • R/S排気ポート: 圧力リリーフ排気ポート、標準マフラーの取り付けと互換性があり、騒音を低減します

     • ドライブモード：ストレートマニュアルレバートグル操作

     • 構造上の特徴：高精度スプールタイプ、高強度アルミ合金ボディ、安定した動作を実現するスプリングリセット・鋼球位置決め構造

2. 5/2ウェイ手動レバーバルブ(2位置)

  2.1 スプリングマニュアルリセットタイプ（4H210/310/410）

     • 動作原理: レバーを切り替えて空気回路を逆にします。レバーは手を放すとバネの力で自動的に復帰します。

     • 主要な特性：手を離すと瞬時にリセットされ、優れた耐誤操作性能と高い操作安全性を実現します。

     • 代表的なモデル：4H210-08（G1/4ポート、5/2方スプリングリセットマニュアルバルブ）

  2.2 手動ロックタイプ（4H210L/310L）

     • 動作原理：レバーセルフロック構造を採用しています。バルブはトグル後も逆位置を維持するため、戻すには手動でリセットする必要があります。

     • 主要な特性：安定した位置決めと長期的な位置保持により、誤接触や誤操作を効果的に防止し、長時間の作業条件に適しています。

     • 代表的なモデル：4H210L-08（G1/4ポート、5/2方ロック式マニュアルバルブ）

3. 5/3ウェイ手動レバーバルブ（3ポジション）

  4H230/330/430 シリーズ 5/3 方向手動バルブは、デュアル安定鋼球位置決め設計を採用しており、高度な空気圧制御要件を満たす 3 つの専門的な中間位置機能を備えています。

     • クローズドセンター（Cタイプ）：中間位置で全閉になります。吊り下げステーションおよび垂直ステーションのシリンダーロック、圧力保持、および落下防止保護を実現します。代表的なモデル：4H230C-08

     • エキゾーストセンター（Eタイプ）：A/B作動ポートは中間位置で排気ポートと連通します。このシステムは圧力を完全に解放し、シリンダーのフリーフローティング、手動による機器のデバッグ、および安全保護を可能にします。代表的なモデル：4H230E-08

     • プレッシャセンター（Pタイプ）: P エア入口は中間位置で A/B ポートに連通し、複動シリンダを単動出力に変換し、同期クランプとフォースバランス制御を実現します。代表的なモデル：4H230P-08

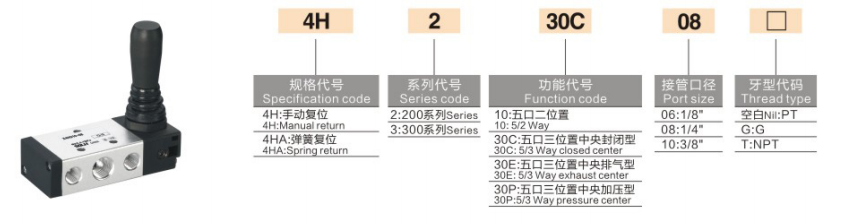

4. 標準モデルのコーディング規則と共通モデル

 1. コーディングロジック：4H [サイズコード] [機能コード] - [接続口径]

  2. 主流の共通モデル

     • 4時間210-08：5/2ウェイスプリングリセット、G1/4ポートユニバーサルマニュアルバルブ

     • 4時間210L-08：5/2wayセルフロック長期位置保持タイプ

     • 4時間230C-08：5/3ウェイクローズドセンタ、シリンダ保圧＆ロックモデル

     • 4時間310-10：5/2ウェイスプリングリセット、G3/8大流量マニュアルコントロールバルブ

5. ユニバーサルコア技術パラメータ

6. 製品の主な利点

     • 純手動防爆の安全性能: 電気部品や電源は不要で、火花の危険はありません。可燃性、爆発性、粉塵の多い環境での機器のデバッグ、緊急停止操作、手動制御に最適です。

     • あらゆるシナリオに対応するデュアル位置決めモード：スプリングリセットタイプで瞬時に安全にリセットでき、誤操作を防止します。ロックタイプで長時間の安定した位置保持が可能で、短時間のジョグから長時間の作業までカバーします。

     • 多彩な3ポジション中間機能: C/E/P の 3 つの中間モードを搭載し、シリンダのロックと圧力保持、システムの安全な圧力リリーフ、同期クランプのバランス制御を実現します。

     • 柔軟でユニバーサルな設置：マルチアングル固定設置によるパネル取付、ベース取付に対応。完全にユニバーサルで、取り付け寸法が 4V 電気制御バルブおよび 4A 空気圧制御バルブと互換性があります。

     • 安定した耐久性のある動作: 正確なスプールマッチングとスチールボールの位置決め構造により、クリアな手触り、鮮明な逆転、低摩擦、長寿命を保証します。

7. 典型的なアプリケーションシナリオ

     • 複動シリンダの手動デバッグ、ジョグ運転、メンテナンス安全制御

     • 安全ドアインターロックおよび非常停止空気圧回路、防爆ゾーン手動制御

     • 非動力機器および自動生産ラインの手動逆転制御

     • 4V 電磁弁および 4A 空圧弁のオンサイト交換およびデバッグにより、電気/空圧/手動制御モードを柔軟に切り替えることができます。

一文の要約

     SOLH 4H シリーズは、リセット/ロックのデュアルポジショニングと C/E/P の 3 つの中間機能を備えたユニバーサル 5/2 & 5/3 ウェイ手動レバー バルブです。純粋な手動安全操作と 4V/4A の完全な互換性を備え、空気圧システムの手動デバッグおよび安全緊急停止制御用の標準手動バルブです。
