3Lシリーズプッシュプルバルブ |3/2方

SOLH 3L シリーズ 3/2 方向ハンドプル方向制御バルブは、自動スプリングリターンを備えたデフォルトの常閉 (NC) 構造を備えた標準業界仕様に従っています。この手動空気圧バルブは、単純な軸方向のプッシュプルハンドルの動きによって操作され、電気部品や空気圧駆動信号を必要としないため、空気圧回路用の本質安全な手動スイッチングコンポーネントとなります。単動シリンダの作動、回路のオンオフ切り替え、インチング試運転、および安全インターロックシステムに広く導入されており、特にフィールドデバッグ、緊急遮断、爆発が起こりやすい作業環境に最適です。 3 ポートレイアウトは世界共通の業界標準に準拠しています。P はメイン圧縮空気入口、A は単動シリンダを接続する作動出力ポート、R は排気騒音を低減する標準サイレンサーと互換性のある排気ポートです。通常のリリース状態では、内蔵リターンスプリングが精密スプールを押して P インレットを密閉します。ポート A は圧力を逃がすために R にリンクし、閉じた安全な状態を維持します。ハンドルを手動で引くと、スプールが移動して P ポートと A ポートが接続され、シリンダーが動きます。開放後はスプリングにより瞬時にバルブがリセットされ、エアの吸入を遮断し残圧を排出し、意図しない連続運転を防止します。このバルブは、堅牢なアルミニウム合金ハウジングと低摩擦の精密スプールで構成されており、安定したシール性能で無潤滑運転をサポートします。コンパクトな 3L100 から頑丈な 3L400 までの 4 つのサイズグレード。カバーねじ仕様は M5、G1/8、G1/4、G3/8、G1/2。 PT、NPT、および G ネジのオプションは、世界的な設置需要を満たすために利用可能です。このバルブはパネル取り付けとベース取り付けをサポートしており、3A 空気作動バルブと同一の取り付け寸法を共有しているため、手動制御モードと空気圧制御モードの間でシームレスな切り替えが可能です。電気部品を一切使用しないため、可燃性、粉塵、湿気の多い作業場に適した火花のない動作を実現し、手動クランプ、排出シリンダー制御、機器メンテナンスの安全ロックアウト、および 3A パイロットバルブと組み合わせた手動空気圧ロジック制御システムに一般的に使用されます。

お問い合わせを送信

製品説明

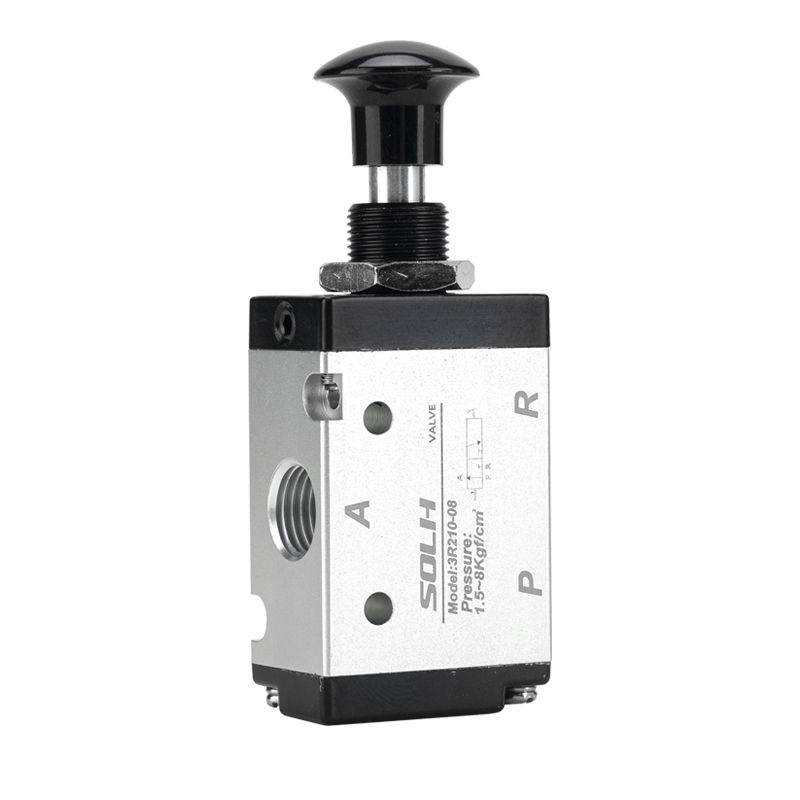

3L シリーズ 3/2 方ハンドプルバルブ |手動スプリングリターン空気圧バルブ

ブランド: SOLH by Richge Technology

1. 製品概要とコア構造

SOLH 3L シリーズは AirTAC 規格です3/2ウェイ手動プッシュプル方向制御弁 ノーマルクローズ（NC）設計。軸方向のハンドルの押し引き動作により、空気圧回路を直接切り替えます。電気または空気圧の駆動源を使用しない純粋な手動の空気圧コンポーネントとして、特に単動シリンダ制御、エア回路のオンオフ、ジョグ操作、および機器の安全インターロックシステムに適用され、デバッグ、緊急停止、防爆作業シナリオで広く使用されています。

1.1 標準 3 ポートインターフェイスの定義

• Pポート：主圧縮空気入口ポート

• 港：作動出力ポート、単動シリンダに接続

• Rポート: 排気ポート、騒音低減のためのサポートマフラーの取り付け

• ドライブモード：アキシャルストレート手動プッシュプル操作

• 構造上の特徴：精密スプール型構造、高強度アルミ合金ボディ、スプリング自動復帰機構内蔵

2. 3/2 ウェイ動作原理

• 通常のリセット状態: 内部スプリングがスプールを締め付け、P 入口が閉じられ、圧力を逃がすために A 作動ポートが R 排気ポートと連通します。

• 動作中のプル状態: 軸方向のハンドルを手動で引いてバルブコアを逆転させます。P ポートは給気用に A ポートと連通し、R 排気ポートは閉じてシリンダ動作を駆動します。

• リセット解除：ハンドルを緩めるとバルブはバネの力で自動的に復帰し、吸気を遮断し残圧を排出します。

• コアロジック：手動リセット機能を備えた標準NCノーマルクローズ構造により、誤操作を効果的に防止し、機器の安全性を確保します。

3. 標準モデルのコーディング規則と共通モデル

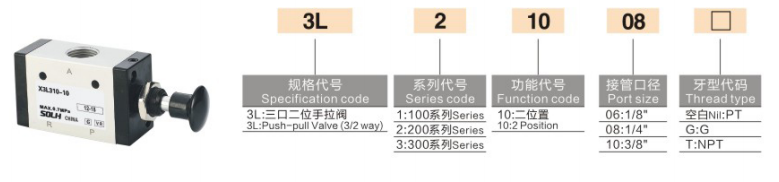

1. コーディングロジック：3L 【サイズ記号】 10 - 【管接続口径】【ねじの種類】

コードセグメント	詳細な定義
3L	3/2ウェイ手動ハンドプルバルブシリーズ
サイズコード	1=100(M5/G1/8インチ); 2=200(G1/4インチ); 3=300(G3/8")、4=400(G1/2")
10	3/2 ウェイスプリングリセット構造のコードを修正
接続口径	06=G1/8"、08=G1/4"、10=G3/8"、15=G1/2"
ねじの種類	ブランク=PT標準ねじ。 T=NPT ねじ; G=Gネジ

2. 主流の共通モデル

• 3L110-06：G1/8ポート、マイクロニューマチックシステム用ミニサイズハンドプルバルブ

• 3L210-08：G1/4ポート、標準的な単動シリンダと完全に適合する最もユニバーサルなモデル

• 3L310-10：G3/8ポート、高推力シリンダ機器向けの大流量設計

• 3L410-15：G1/2大口径ポート、重負荷の大流量空気圧回路に最適

4. ユニバーサルコア技術パラメータ

パラメータ項目	仕様
作動媒体	濾過済み圧縮空気（濾過精度≧40μm）
使用圧力範囲	0.15～0.8MPa
耐圧力	1.2MPa
使用温度範囲	-20℃～+70℃
3L110-06 流量パラメータ	有効断面積10.2mm²、Cv=0.6
3L210-08 流量パラメータ	有効断面積17.0mm²、Cv=1.0
3L310-10 流量パラメータ	有効断面積28.0mm²、Cv=1.65
潤滑要件	無潤滑設計 (特殊な条件ではオプションの潤滑が必要)
設置方法	パネル取付・ベース取付、多位置固定設置
本体材質	高強度アルミニウム合金
