3F / 3FM シリーズ 3/2 ウェイ フット ペダル バルブ |ノーマルクローズ直動空気圧フットバルブ

ブランド: SOLH by Richge Technology | AirTAC 3F / 3FM フットバルブの完全互換交換品

1. 製品概要

     SOLH 3F、3FMシリーズは3/2 ウェイ直動常閉空気圧フット ペダル バルブ、オリジナルの AirTAC 3F210 および 3FM210 モデルと完全に互換性があり、交換可能です。 3F210 は頑丈なダイキャストアルミニウムハウジングを採用しており、3FM210 は軽量のミニプラスチック構造を特徴としています。どちらのシリーズも、標準的な P/A/R エア ポート ロジックを備えた内蔵排気設計を採用しています。ハンズフリーの空気圧スイッチングデバイスとして機能し、単動シリンダ制御、真空破壊、手動ジョグエア回路のオンオフ、スタンピングおよび治具のクランプ制御に広く使用されています。

  1.1 コアエアポートロジックと動作原理

     • 空港の定義：P（空気入口）、A（作業出口）、R（内蔵排気口）

     • ノーマルクローズ状態（ペダルを離した状態）：P入口を閉じ、AポートとR排気ポートを連通し、シリンダ残圧を瞬時に逃がします。

     • 動作状態（ペダルを踏んだ状態）：P-A回路を開いて空気を供給し、R排気ポートを閉じて圧力を維持します。

     • ロック機能（末尾L）：ロッキングタブ構造を採用。ペダルを 1 回押すとロックされ、継続的に空気が供給されます。もう一度押すとロックが解除され、圧力解放がリセットされます

     • 標準機能：非Lモデルは、足を離すと自動的にエアが遮断され圧力が抜ける瞬間自己復帰型です。

2. モデルのコーディング規則と定義

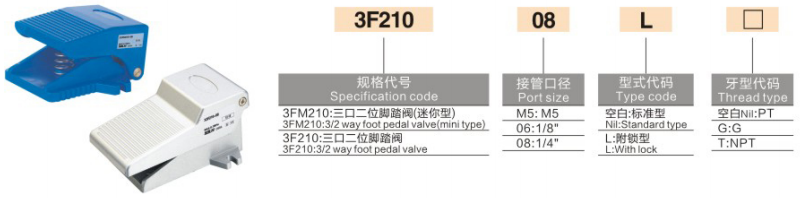

     コーディングロジック: 3(F/FM)210 - [接続口径] [Lロック] - [ねじの種類]

  2.1 シリーズハウジングの定義

     • 3F210: 標準的な高耐久アルミニウム合金ハウジング 3/2 ウェイフートバルブ

     • 3FM210: ミニ軽量プラスチックフートバルブ、狭いスペースに設置できるコンパクトサイズ

  2.2 接続口径の仕様

     • M5：M5×0.8細目ネジ（3FMミニモデル専用、マイクロパイロットエアコントロール）

     • 06：G1/8（PT1/8）標準ねじ

     • 08: G1/4 (PT1/4) 産業用工具の主流の汎用仕様

  2.3 関数とスレッドのサフィックス

     • L サフィックス：セルフロック構造により長時間の圧力保持が可能

     • Lなし: 瞬時セルフリセットタイプ、ペダルを放すと自動的に圧力が解放されます。

     • ねじの種類: 無記入=PTテーパーねじ。 G=英国標準平行ねじ。 T=NPTアメリカンテーパーねじ

     モデル例: 3F210-08L |セルフロック機能付きG1/4ポートアルミニウム合金フートバルブ; 3FM210-M5 | M5ネジミニプラスチックマイクロフットバルブ

  2.4 全シリーズ仕様比較表

3. 主要な技術パラメータ

4. 選択の違い: 3F アルミニウム シリーズ vs 3FM ミニプラスチック シリーズ

5. 機能の違い: セルフリセットとセルフロック

     • 非L瞬時自己復帰型: 足を離すとペダルが自動的に戻り、空気の供給が遮断され、ポート A からの圧力が解放されます。ジョギングや断続的な制御シナリオで最も一般的なタイプです。

     • L末尾 セルフロックタイプ: ペダルを 1 回押すとロックされ、継続的な空気供給と圧力保持が行われます。もう一度押すとロックが解除され、残圧が解放されます。長時間圧力を維持する空気圧回路用に特別に設計されています。

6. 代替品と代表的な用途

  6.1 互換性のある代替品

     SOLH 3F/3FM シリーズは、オリジナルの AirTAC 3F210/3FM210 シリーズおよび国内の新昌/SOLIH 同等モデルを完全に置き換え、完全な寸法および機能互換性を持つ古い FV320 フット ペダル バルブを直接アップグレードして交換できます。

 6.2 典型的なアプリケーションシナリオ

     • 単動シリンダーフットコントロール：エア源→3Fフートバルブ→単動シリンダ；ペダルを離すとシリンダーが自動的に戻り圧力を逃がすため、安全な間欠運転を実現します。

     • 真空吸引カップの圧力リリーフ：真空を遮断するために空気を供給するステップ。ペダルを放すと空気が排出され、吸盤の保持力がなくなるので、ワークを素早く取り外すことができます。

     • 産業用処理制御: 小型スタンピングマシン、グラインダー、空圧治具クランプシステム用の手動フットスイッチにより、手を解放して効率的に操作できます。

一文の要約

     SOLH 3F/3FM シリーズ 3/2 ウェイ常閉フットペダルバルブには、頑丈なアルミ製セルフリセット/セルフロックモデルとミニ軽量プラスチックモデルが含まれます。 IP54の防塵・防滴性能、無潤滑操作、AirTAC完全互換性を備えたこれらのバルブは、シリンダ制御、真空破壊、産業用工具操作用の標準的なハンズフリー空気圧スイッチングバルブです。
