グランドスイッチインターロックデバイス

アプリケーションと機能

グランドスイッチインターロックデバイスは、高電圧スイッチギアの操作と維持中の安全性を高めるために、変電所、発電所、および産業用電気システムで使用されます。その主な機能は、高電圧機器が依然としてエネルギーを与えながら、地上スイッチの偶発的または不正な動作を防ぐことです。したがって、電気的危険から人員と機器を保護します。

変電所では、インターロックデバイスは、他の関連するスイッチ（回路ブレーカーやアイソレーターなど）が正しい位置にあることを確認した後にのみグランドスイッチを閉じることができるようにし、電気システムの適切な分離を保証します。これは、接地回路がまだ電流を運ぶ可能性のある危険な状況を防ぐために、回路ブレーカー、変圧器、またはアイソレーターを切り替えたり接地したりする場合に特に重要です。発電所では、インターロックデバイスは、オペレーターが電圧装置がまだ電力網に接続されている間に高電圧機器を接地できないようにすることにより、同様の目的を果たし、メンテナンス作業中に電気ショックのリスクを減らします。

グランドスイッチインターロックデバイスには、通常、安全な条件が満たされない限り、グランドスイッチが操作されないようにする機械的インターロックまたは電子制御が含まれます。これには、切断されたスイッチが開いているか、機器が消えていることを確認することが含まれます。一部のシステムには、条件がグランドスイッチを安全に操作できる場合にオペレーターに通知するインジケーターまたはアラームも含める場合があります。

アセンブリの概略図

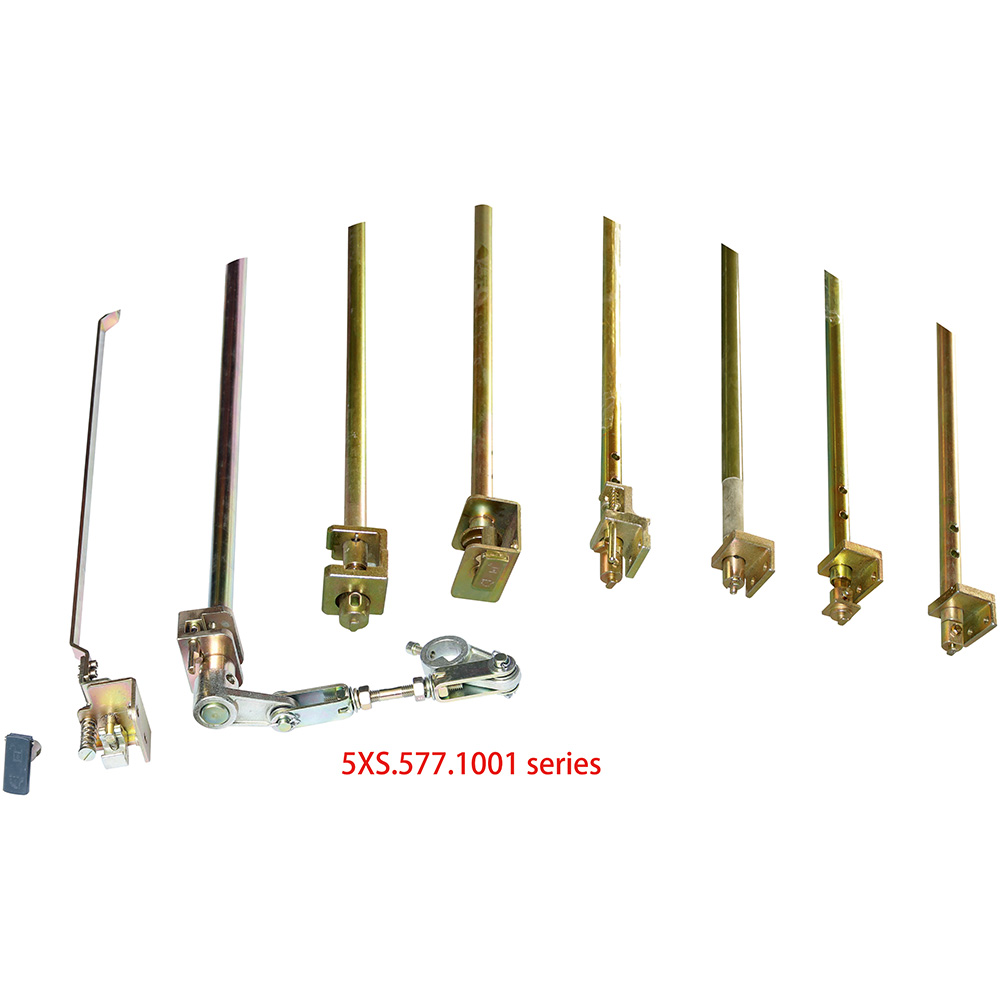

5xs.577.1001
5xs.577.1002/5xs.577.1002.1
5xs.577.1003（二重ドア）/ 5xs.577.1003.1（シングルドア）
5xs.577.1004（二重ドア）/ 5xs.577.1004.1（シングルドア）
