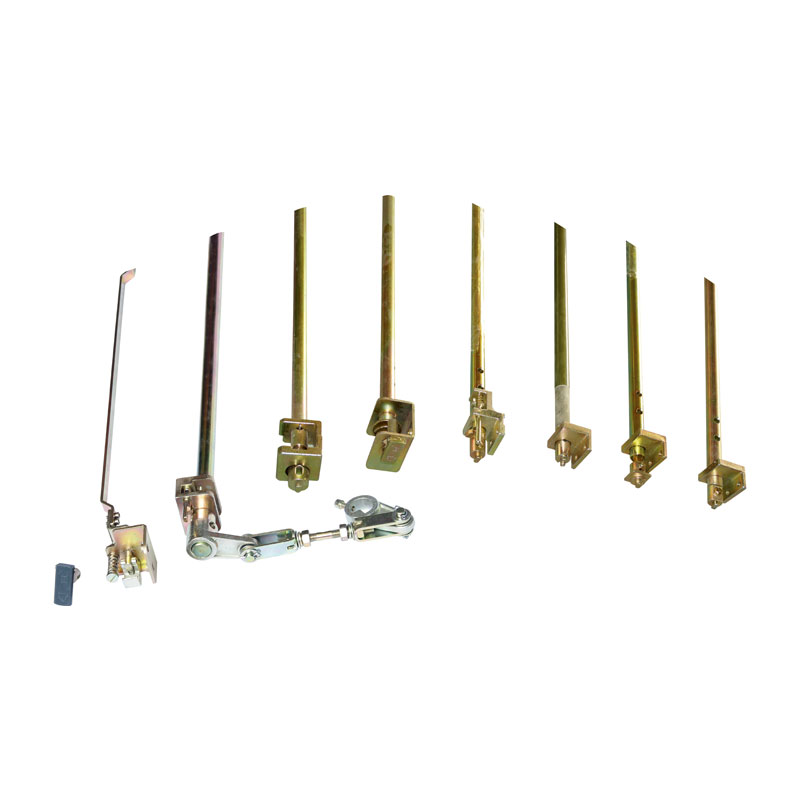

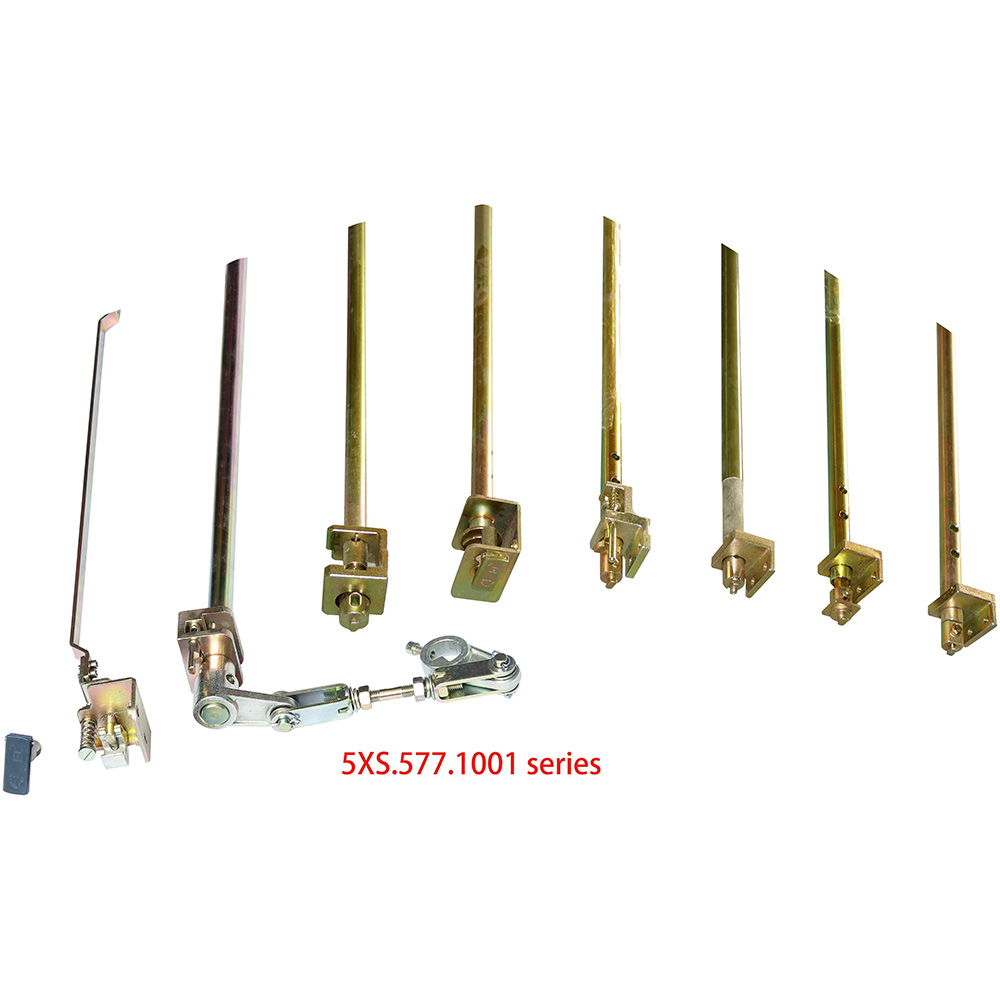

スイッチギアのグランドスイッチメカニズム

Model:RQG-5XS.363.010

スイッチギアのグランドスイッチメカニズムは、スイッチギア、変圧器、回路ブレーカーなどの電気システムでのグランドスイッチの偶発的な動作を防ぐために設計された安全メカニズムです。通常、回路ブレーカーやアイソレーターなどの他のスイッチが正しい位置にある場合、地上スイッチは安全な条件下でのみ操作できます。このインターロックデバイスは、機器がまだエネルギーを与えられている間、機器の接地を防ぐために重要であり、それにより電気事故のリスクを減らし、メンテナンス担当者の安全性を確保します。通常、デバイスは、切断スイッチが開いていることを確認したり、機器が電源から適切に分離されていることを確認するなど、特定の条件が満たされない限り、グランドスイッチの動作を物理的に防止することで機能します。一部の設計では、インターロックにはステータスインジケータまたはアラームが含まれて、接地の条件が安全かどうかを示すこともできます。グランドスイッチインターロックデバイスは、高電圧機器が存在し、メンテナンス作業を安全に実行する必要がある変電所、発電所、および産業用電気システムで一般的に使用されています。接地プロセスのエラーを防ぎ、作業が開始される前に機器が適切に隔離され、接地されるようにすることにより、運用上の安全性を高めます。インターロックメカニズムを組み込むことにより、このデバイスはメンテナンス手順の合理化、ヒューマンエラーを最小限に抑え、電気システムの全体的な信頼性を向上させるのに役立ちます。

お問い合わせを送信

製品説明

アプリケーションと機能

開閉装置のグランドスイッチメカニズムは、高電圧開閉装置の操作と維持中の安全性を高めるために、変電所、発電所、および産業用電気システムで使用されます。その主な機能は、高電圧機器が依然としてエネルギーを与えながら、地上スイッチの偶発的または不正な動作を防ぐことです。したがって、電気的危険から人員と機器を保護します。

変電所では、インターロックデバイスは、他の関連するスイッチ（回路ブレーカーやアイソレーターなど）が正しい位置にあることを確認した後にのみグランドスイッチを閉じることができるようにし、電気システムの適切な分離を保証します。これは、接地回路がまだ電流を運ぶ可能性のある危険な状況を防ぐために、回路ブレーカー、変圧器、またはアイソレーターを切り替えたり接地したりする場合に特に重要です。発電所では、インターロックデバイスは、オペレーターが電圧装置がまだ電力網に接続されている間に高電圧機器を接地できないようにすることにより、同様の目的を果たし、メンテナンス作業中に電気ショックのリスクを減らします。

グランドスイッチインターロックデバイスには、通常、安全な条件が満たされない限り、グランドスイッチが操作されないようにする機械的インターロックまたは電子制御が含まれます。これには、切断されたスイッチが開いているか、機器が消えていることを確認することが含まれます。一部のシステムには、条件がグランドスイッチを安全に操作できる場合にオペレーターに通知するインジケーターまたはアラームも含める場合があります。

機器の接地が適切な条件下でのみ発生するようにすることにより、インターロックデバイスはメンテナンスプロセスを合理化し、ヒューマンエラーを最小限に抑え、運用上の安全性を高めるのに役立ちます。これは、特に高電圧環境で、電気システムの信頼性とセキュリティを維持するための重要な安全機能です。

アセンブリの概略図
