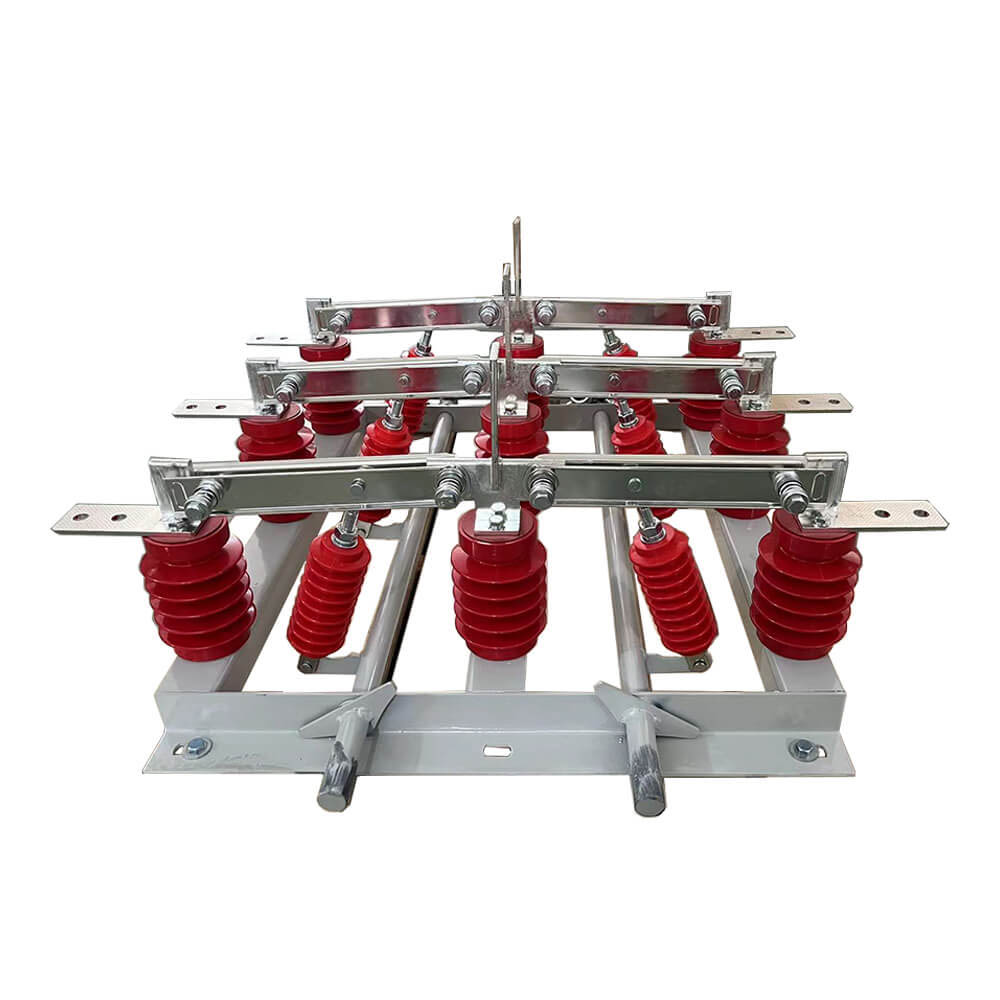

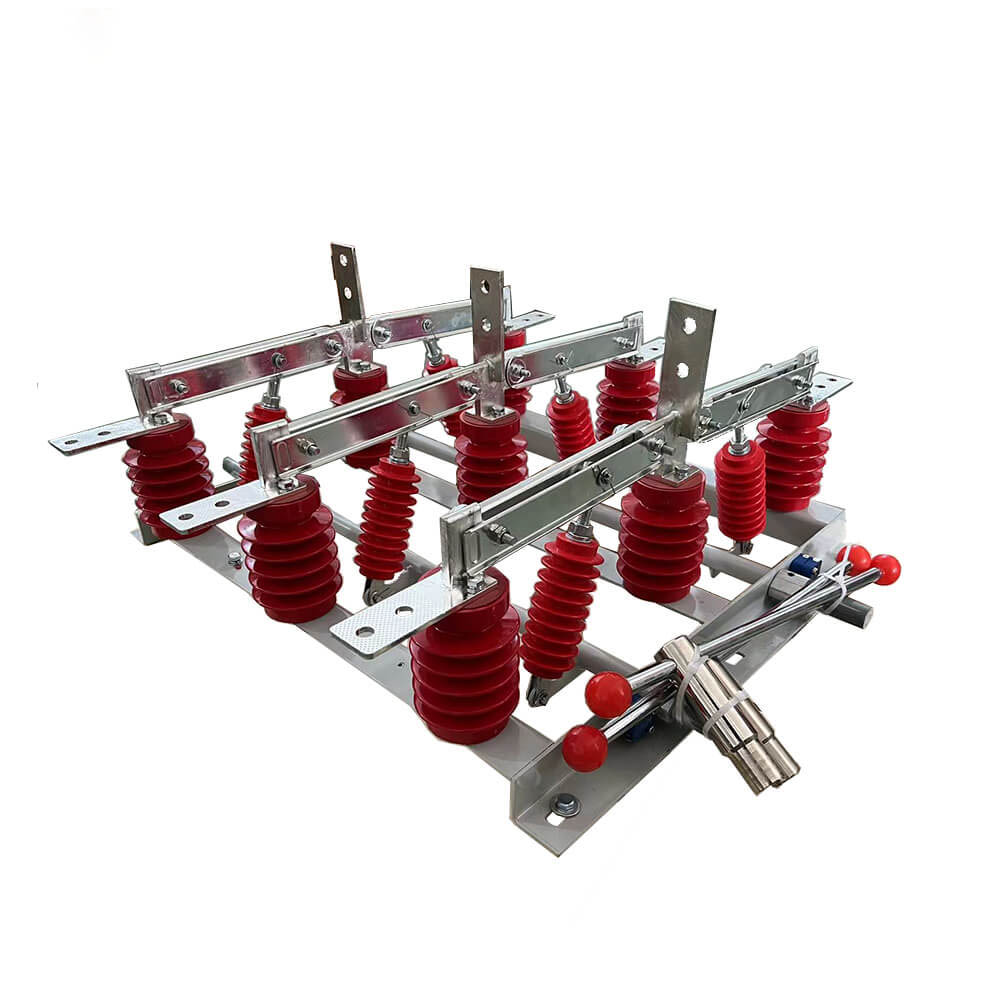

屋外の高電圧ダブルパワー分離ナイフスイッチを壁切断スイッチを供給する

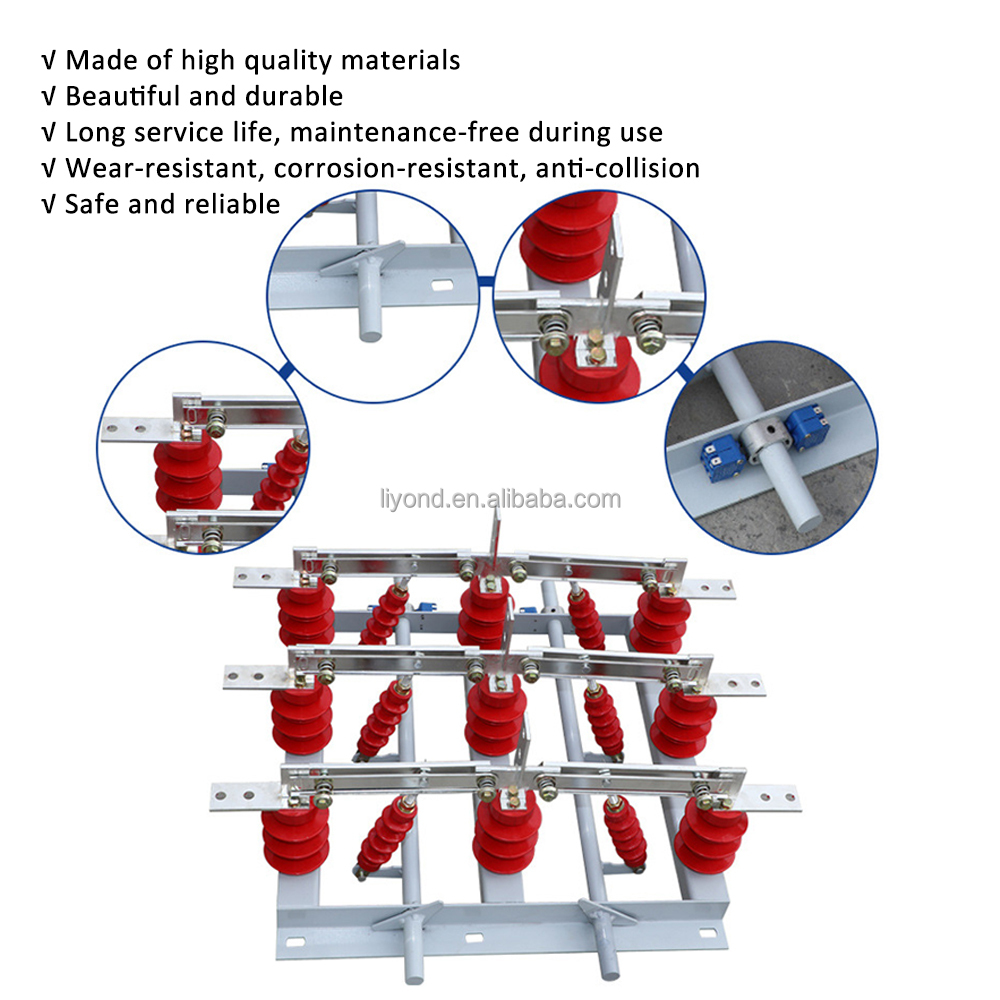

構造と作業原則

     GN19-12/400、630、1000、1250タイプの切断スイッチの導電性部分は、各フェーズの2つの柱絶縁体によってベースに固定されています。 （GN19-12C/400、630、1000、1250タイプには、1つの柱絶縁体と1つの磁器ケーシング絶縁体があります。）3つのフェーズは並列に設置され、導電性部分は接触ナイフとコンタクトホルダー（または導電性ロッド）の静的接触で構成されています。コンタクトナイフの各フェーズは、タイの絶縁体の中央に接続されており、タイインセーターを結び付け、接続されたスピンドルのベースに取り付けます。スピンドルは、ハンドルを介した移動メカニズムのコネクティングロッド（ユーザーが提供する）およびCS6-1タイプに接続されています。接続接触ナイフは2つのスロット付き銅板で構成されており、接触ナイフの熱散逸領域を増加させて底面温度を下げるだけでなく、接触ナイフの機械的強度を改善して、スイッチの動的安定性が向上します。コンタクトナイフの片端は、ボルト（ショーの車）によってコンタクトブロック（または導電性ロッド）に取り付けられています。 GN19-12/1000、1250磁気ロックプレートの設置と接触していることに加えて、磁気ロックプレートの目的は、大きな短絡電流が2つの溝コンタクトナイフを強化している場合です。魅力。 GN19-12/400、630切断スイッチは電流からわずかな制限があるため、磁気ロックプレートを追加する必要はありません。

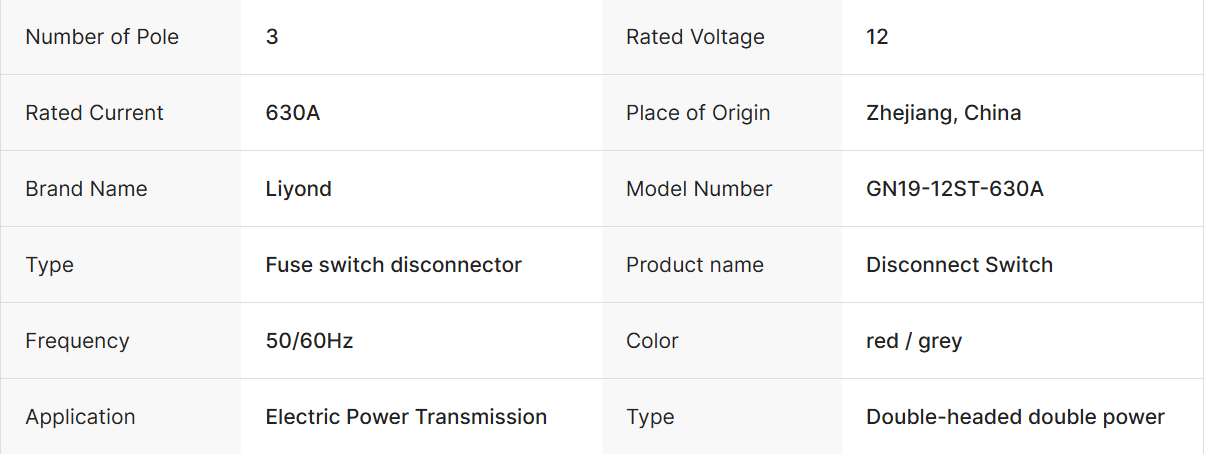

重要な属性

技術パラメーター

モデル	定格電圧（kv）	定格電流 （a）	定格短時間の耐電流 （ / 4s）	定格ピーク耐電流 （）
GN19-12 / 400-122.5	12	400	12.5	31.5
GN19-12 / 630-20	12	630	20	50
GN19-12 / 1000-31.5	12	1000	31.5	80
GN19-12 / 1250-31.5	12	1250	31.5	80
GN19-12C/400-12.5	12	400	12.5	31.5
GN19-12C/630-20	12	630	20	50
GN19-12C/1000-31.5	12	1000	31.5	80
GN19-12C/1250-31.5	12	1250	31.5	80

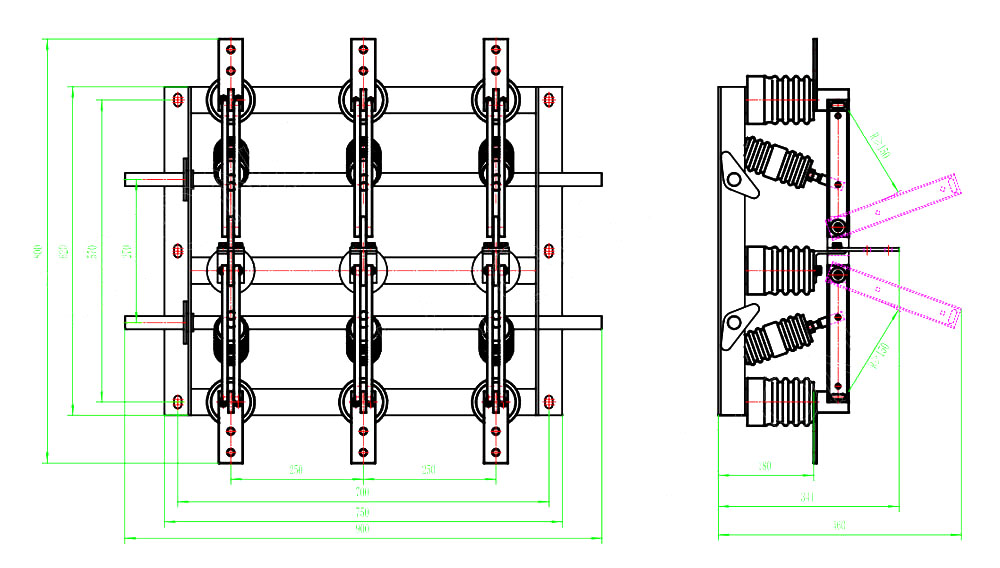

描画

環境条件を使用します

1.周囲温度の上限 +40℃、下限-l0℃、注：-25で貯蔵と輸送を許可する

2。高度は1000m以下です

3。相対湿度：1日の平均は95％以下で、月平均は90％以下です

4。水蒸気圧：毎日の平均は2.2×10-3MPA以下であり、毎月の平均は1.8×10-3MPA以下です

5.周囲の空気は、腐食性または可燃性のガス、水蒸気、その他の明らかな汚染を含まない必要があります。

6.規則的で暴力的な振動はありません。

注：上記の条件に沿っていない場合は、メーカーに相談して問題を解決してください

注文手順

●OEM＆ODMを受け入れる：はい

●証明書：CE、テストレポート

●生産時間：7〜12営業日

●保証期間：12か月

●配達時間：15日

●このスイッチを注文するときは、モデルの仕様、定格電圧、定格電流、その他の技術データを示してください。

●特別な要件がある場合は、それらを解決するために交渉することができます。
