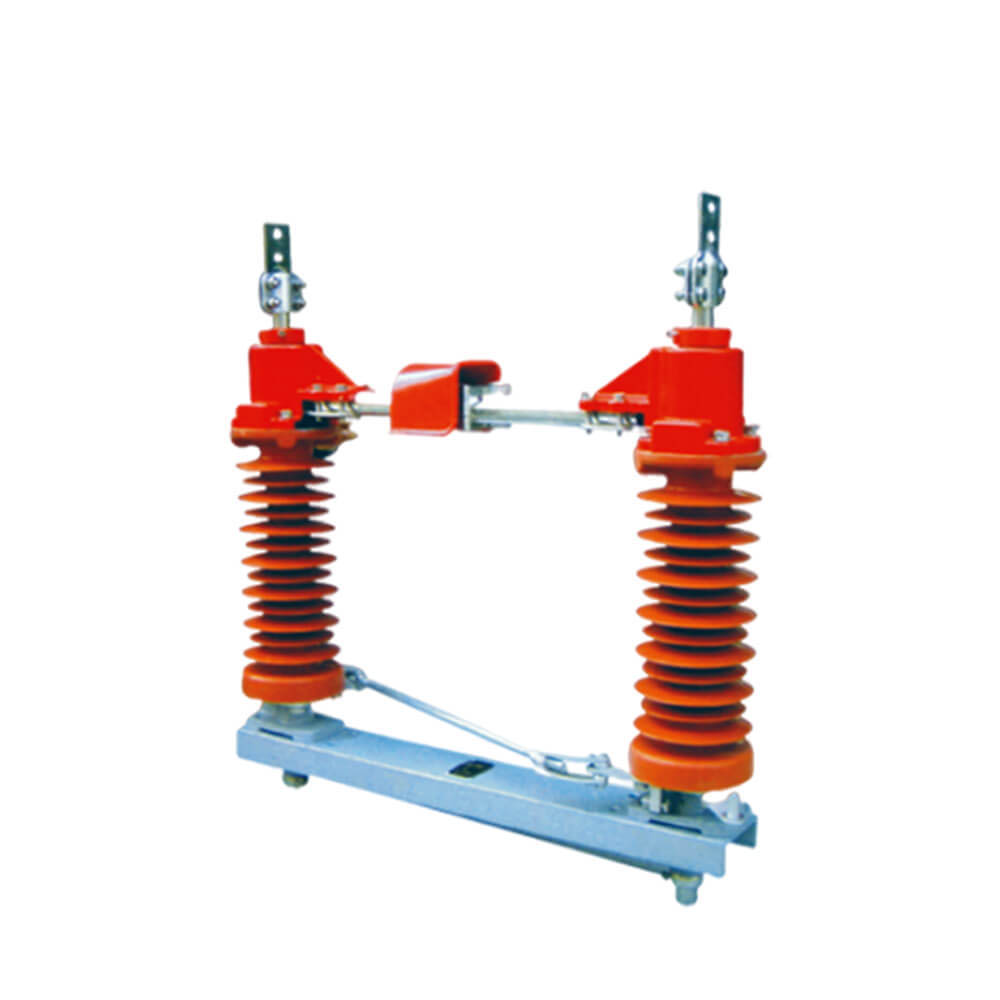

GW4 シリーズ屋外 AC 電気断路器 12kV 40.5kV 単極絶縁ウィッチ

GW4-12(40.5) 屋外 HV 切断スイッチ

  高圧断路器は、発電所や変電所の電気システムにおける重要なスイッチ装置であり、高圧サーキットブレーカーと併用する必要があります。電圧と負荷の条件下で高電圧機器の回線を接続、遮断、変更するために使用されます。その主な機能は次のとおりです。メンテナンス作業で高電圧電気機器や装置の安全を確保すること、電圧を絶縁し、使用できないようにすること、負荷電流と短絡電流を入力すること、強いアークを生成しない一部のスイッチング動作にのみ使用できること、つまりアーク消弧機能を持たないこと。設置場所に応じて屋内型と屋外型、絶縁柱の本数に応じて単柱型、複柱型、三柱型に分けられ、電圧レベルごとにオプション機器が用意されています。

  GW4-12(40.5)屋外AC高電圧切断スイッチは、電圧がかかるが無負荷の50/60Hz、12(40.5)kV電力システムで回路を開閉するために使用されます。これは、IEC129-1984 AC 切断スイッチおよび接地スイッチ、GB1985 およびその他の関連規格の規格に準拠しています。

作動機構

  高圧断路器は、保守作業において高電圧電気機器や装置の安全を確保し、電圧を絶縁する役割を果たします。負荷電流の遮断、入力負荷電流の遮断、短絡電流の遮断には使用できません。強いアークを発生しない一部のスイッチング動作のみに使用でき、アーク消弧機能はありません。設置場所の違いにより屋内型と屋外型に分けられ、絶縁柱の本数により屋内型と屋外型に分けられます。柱型、二柱型、三柱型があり、電圧レベルごとにオプション機器が用意されています。また、高圧配電機器の電源遮断部と活電部を確実に分離することができ、保守作業の安全性を確保します。高圧断路器の接点はすべて空気中に露出しており、明らかな破壊点があります。断路器には消弧装置がありませんので、負荷電流の遮断や短絡電流の遮断には使用できません。そうしないと、高電圧の作用下で、破断点から強いアークが発生し、それ自体を消すのが難しく、さらにはフラッシュオーバー（相間または相間の短絡）を引き起こし、機器を焼損し、人の安全を危険にさらす可能性があります。「負荷で断路器を引っ張る」という重大な事故です。

  高電圧断路器は、一部の回路を切り替えてシステムの動作モードを変更するために使用することもできます。たとえば、二重バス回路では、高電圧断路器を使用して、あるバスから別のバスに動作回路を切り替えることができます。

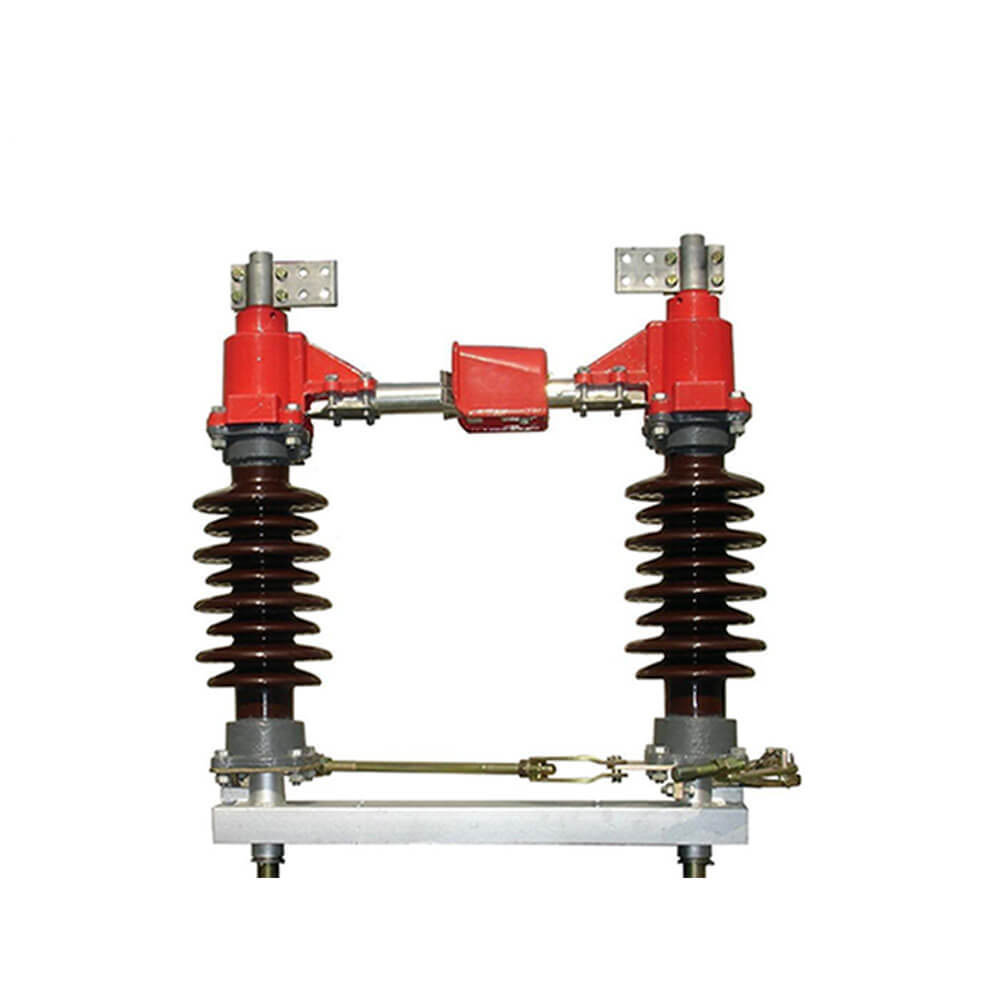

構造の特徴

 この断路器は台座、絶縁ブレース、電気材料、操作機構から構成されています。各ポールには 2 つのブレースがあり、各ブレースの上部には電気ブレードが取り付けられ、2 つのブレードの接続点は 2 つのブレースの間にあります。操作機構の駆動により、2枚のブレードが水平方向に90度回転して閉じることができます。 3 つの単極断路スイッチをインターリンク ロッドを介して 1 つのリンケージ 3 極スイッチに接続できます。この断路器はCS11形またはCS17形の手動機構と適合することができ、そのうちCS17は接地金具付き断路器に使用されます。 (ユーザーの要件に応じてモーター機構を設置できます)、合理的な構造、柔軟な操作。設置が便利で、単極または三極を使用できます。広い接触距離、安全で信頼性の高い絶縁。接地タイプはユーザーの要件に応じて柔軟で、単一接地、二重接地、または接地なしを選択できます。

基本情報

技術パラメータ

モデル	定格電圧(kV)	定格電流(A)	耐電流(kA)	4秒のショートタイム 耐電流(kA)
GW4-12	12	200	40	16
		400	50	20
		630	50	20
		1000	63	25
		1250	63	25
GW4-40.5 GW4-40.5D	40.5	400	50	20
		630	50	20
		1000	63	25
		1250	80	31.5

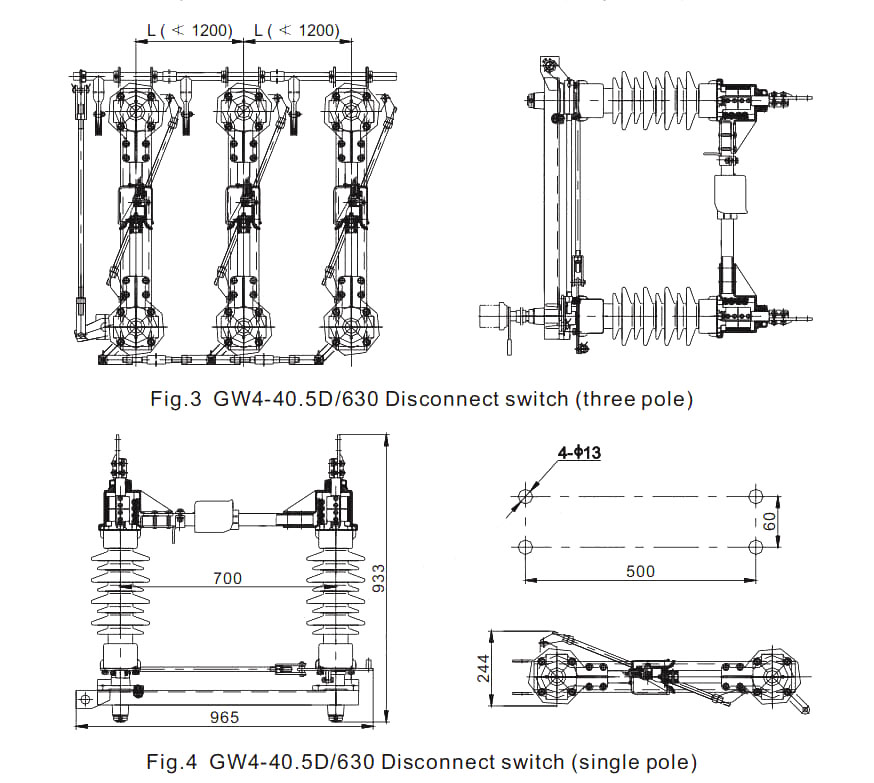

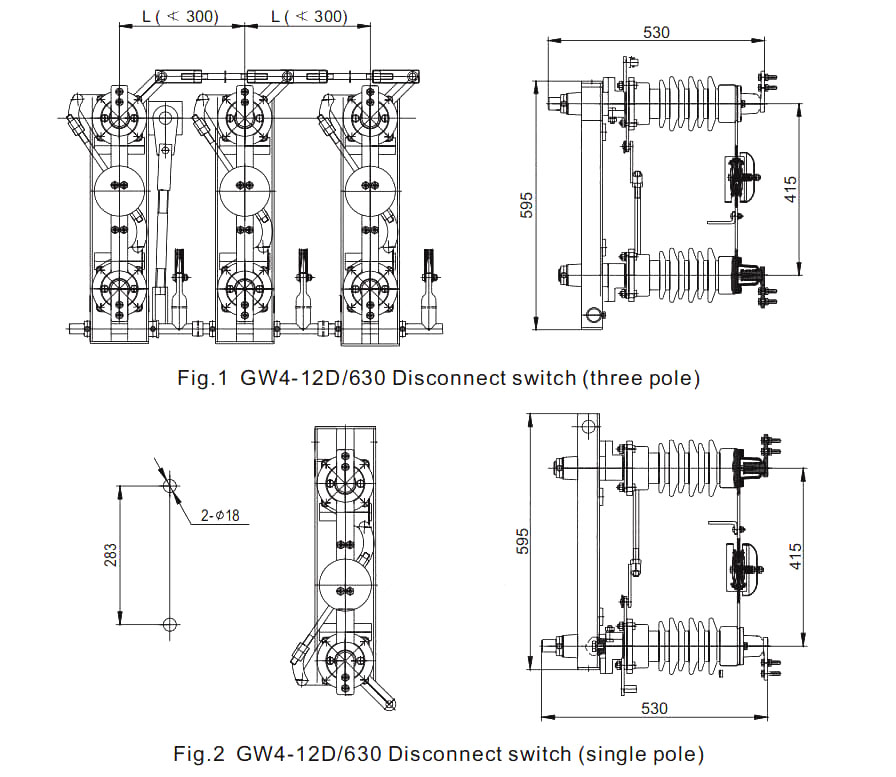

・ 描画

使用環境条件

1.高度: ≤3000m;

2.周囲温度: -25℃~+40℃;

3.風速: ≤35m/s;

4.汚染度：≤III;

5.地震の強さ：≤8度;

6. 適用される場面では、可燃性、爆発性、腐食性ガスが発生しないようにしてください。

注文方法

●OEM&ODMを受け入れる:YES

●証明書: CE、テストレポート

●製作時間：7〜12営業日

●保証期間：12ヶ月

●納期：15日

●このスイッチをご注文の際は、型式仕様、定格電圧、定格電流、その他の技術データをご指示ください。

●特別な要件がある場合は、交渉して解決することができます。
