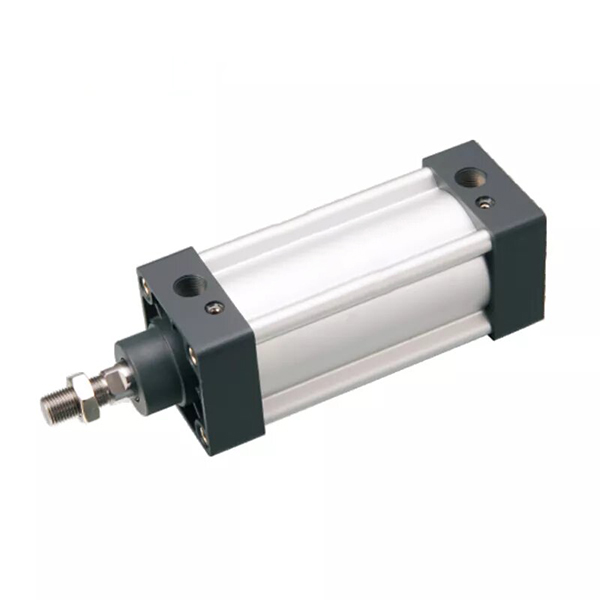

SIシリーズ タイロッドフリープロファイル標準シリンダ | ISO 15552 空気圧シリンダ

ブランド: SOLH by Richge Technology

1. 製品概要と主要な構造的特徴

     SOLH SIシリーズは、規格に完全準拠した高精度複動スタンダードシリンダです。ISO 15552 (旧 ISO 6431 / VDMA 24562) Festo DNC シリーズに対してベンチマークされた国際規格。タイロッドのない星型アルミプロファイルシリンダーチューブを採用し、タイロッドの露出がなく、内蔵の磁気スイッチ溝、両側調整可能なエアバッファ、ISOアクセサリの完全な互換性を備えています。優れた剛性、耐ねじれ性能、長寿命、すっきりとした外観を備え、従来のタイロッド SC シリンダに代わる主流のミッドレンジ ISO 標準シリンダとして機能し、輸出グレードの機器や標準化された自動機械に最適です。

  1.1 規格の互換性

     ISO 15552 および VDMA 24562 工業規格に完全に準拠しています。すべての取り付け寸法、インターフェース、付属品は、DNC、SE、DSBA などの世界的に主流の ISO シリンダーと完全に互換性があり、変更なしの交換と標準化されたバッチ組み立てをサポートします。

  1.2 最適化されたプロファイル構造

     タイロッドを露出させない一体型星形角型アルミ合金異形シリンダーチューブを採用。全体の構造は、高い剛性、優れた耐ねじれ能力、すっきりとした耐食性の外観を実現します。両側に確保された標準磁気スイッチ溝により、追加のブラケットを使用せずに CMSE、DMSE、CS1 シリーズ センサーを直接取り付けることができます。

  1.3 多様な動きと関数の微分

     • SI規格: 片ロッド複動往復運動、ほとんどの自動化シナリオに対応するユニバーサル標準モデル

     • シド ダブルロッド: 両端ロッド出力により同期動作を実現し、ねじれに対する安定性を向上

     • SIJ調整ストローク: ダブルロッド構造とアジャスタブルリミットナットによりストロークを正確に微調整可能

     • シルロック可能タイプ: 安全な圧力保持と位置固定のための端または任意の位置ロック装置を装備

     • SIFバルブ一体型：4Mシリーズ電磁弁一体型、バルブ・シリンダ一体型設計で設置スペースを節約

     • SIQねじれ防止タイプ: 角形ピストンロッド構造により、超高ねじれ防止位置決め精度を実現

  1.4 高性能バッファシステム

     標準装備両面調整可能なエアバッファー + PPV 弾性クッション。バッファストロークはシリンダ径に比例して増加し、高速・高負荷運転時の衝撃や騒音を効果的に低減し、安定した低振動の周期運動を実現します。

  1.5 耐久性のあるシーリングと材料構成

     二重Y形一方向補償シール構造の採用により、超低始動圧力（0.1MPa）、無給油での安定動作、長寿命が特長です。ピストンロッドは硬質クロムメッキを施した45#鋼製で、優れた耐摩耗性、防錆性、構造安定性を実現します。

  1.6 磁気誘導構成

     内蔵磁気リング（-S構成）を標準サポートし、AirTAC CMSE、DMSE、CS1-B/F/Uシリーズ磁気スイッチと互換性があり、リアルタイムのピストン位置検出と自動信号連動を実現します。

2. 完全なモデル命名規則と注文例

  1. 代表的なモデルコード：SI 50×150-S-FA

 2. 派生系列コードの説明

     • シド：両ロッド複動、両端ロッド出力により同期運転と耐ねじれ性能を実現

     • SIJ：ストローク調整両ロッドタイプ、微調整ナットにより柔軟なストローク校正が可能

     • シル: 安全な位置決めのため、終端位置または任意位置でロックできるロック式タイプ

     • SIF：電磁弁一体型、バルブ・シリンダ一体構造で省スペース

  3.標準注文例

     SI 63×200-S: 63mm ボア、200mm ストローク、マグネットリング付き、調整可能なエアバッファーを標準装備

3. コア技術パラメータ（標準タイプ）

4. 0.6MPa理論推力・張力線図（片ロッド、安全率≧2）

5. 取付アクセサリと派生モデル

  5.1 標準 ISO ユニバーサル取り付けタイプ (DNC/SE と完全に互換性あり)

     • FA/FB: フラット固定設置用フロントフランジ/リアフランジ取付

     • CA/CB：一山クレビス・二山クレビス取付でヒンジスイング動作可能

     • ポンド: 横固定設置用フート金具取付

     • TC/TCM：トラニオン/中スイング位置決め用磁気トラニオン取付

     • L: コンパクトなスペースレイアウトのためのサイドマウント

     ユニバーサルアクセサリー：I/Y/U/Fジョイント、フローティングジョイント、ロッドエンドベアリング、ISO 15552規格の全シリンダと完全互換。

  5.2 コアデリバティブシリーズの利点

     • シド ダブルロッド: デュアルエンド同期出力、強化された構造安定性と抗たわみ機能

     • SIJ調整ストローク: 変動する作業ストローク要件に適応する柔軟なストローク微調整

     • シルロック可能タイプ: 確実なロックと圧力保持により、電源遮断時や負荷変動時の位置ずれを防止します。

     • SIFバルブ一体型：統合された電磁弁設計、簡素化されたエア回路、設置スペースと組立コストの削減

     • SIQねじれ防止タイプ: 特殊角形ピストンロッド構造により、ねじれに強い高精度位置決めを実現

6. アプリケーションシナリオと選択の比較 (SI vs SC vs DNC)

  6.1 SI シリーズの優先適用シナリオ

     • ISO 15552 インターフェースの互換性を必要とする輸出機器および欧州標準の自動機械

     • タイロッドレスのすっきりとした外観とコンパクトな並列設置を必要とする自動化生産ライン

     • SCシリンダよりも高い剛性、耐ねじれ性能、長寿命が求められる使用条件で、DNCシリンダよりもコストパフォーマンスに優れています。

     • 汎用のリニアプッシュ、プレス、位置決め、ハンドリング、組み立て、梱包、工作機械の自動化シナリオ

  6.2 コアモデルの比較

7. 3ステップクイック選択ガイド

     1. チューブ内径の選定: 実際の水平/垂直荷重と推力要求に応じてボア径を選択し、50% 以上の安全マージンを確保してください。偏心荷重とカンチレバーの動作条件に応じて、1 ～ 2 つのボア サイズをアップグレードします。

     2. ストロークの選択: 実際の作業ストロークに基づいて20~50mmの安全マージンを追加します。設定可能な最大ストロークは2000mmまで。

     3. 機能構成: -S 磁気リング + PPV 調整可能なエアバッファーを備えた標準構成。両ロッドの場合はSID、ストローク調整の場合はSIJ、ロック機能の場合はSIL、対応する取付方法はFA/FB/CA/CB/LB/TCからお選びください。

一文の要約

     SOLH SI シリーズ タイロッドフリー ISO 15552 標準シリンダーは、プロファイル統合構造、高剛性、調整可能なエアバッファー、および完全な汎用互換性を特徴としており、従来の SC および輸入 DNC シリンダーのコスト効率の高いミッドレンジ代替品であり、標準化された輸出グレードの自動化装置に広く適用できます。
