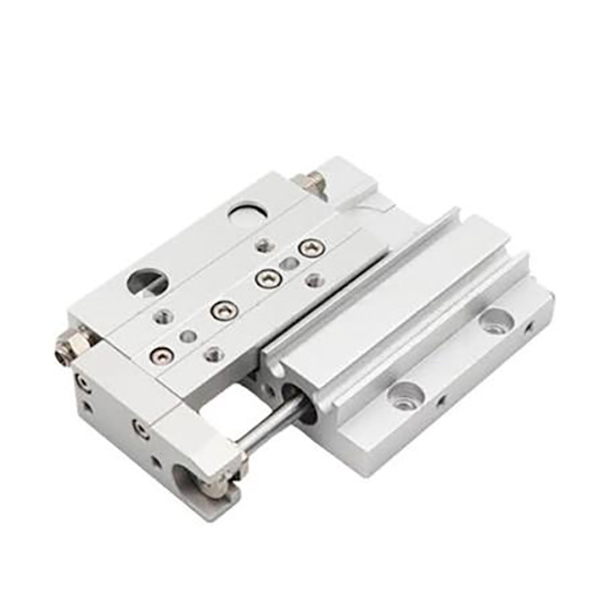

極薄高剛性空気圧スライドテーブル MXFシリーズ

ブランド: SOLH by Richge Technology

製品概要

     SOLH MXFシリーズは、高さ制限のある自動化機器向けに設計された超薄型、高剛性、ロングストロークの空気圧スライドテーブルです。シリンダとクロスローラガイドレールの平行配置、上下両面取付構造、中耐荷重を実現し、従来の同仕様MXSスライドと比較して40％スリム化の超低本体高さを実現しました。安定した中精度の位置決め、スムーズなロングストローク動作、高周波サイクル耐久性を備えたこの製品は、コンパクトな自動化システムにおける精密マテリアルハンドリング、組み立て、ステーション切り替えのための中核となる主流の薄型スライド ソリューションとして機能します。

コアの位置決めと構造的特徴

     -- 複動駆動構造： 内径φ8～φ20mmの安定した複動動作を採用し、中荷重20～180Nの信頼性の高い出力を実現し、中荷重精密ハンドリングシーンに最適です。

     -- 平行シリンダ＆クロスローラガイド設計: ガイドレールとシリンダを平行に配置し、荷重負担とピストンロッドのシール動作を分離します。この構造により、高剛性、低摩擦、ゼロギャップ動作、極めて滑らかな直線運動を実現します。

     -- 超薄型薄型ボディ: 本体高さはわずか 16 ～ 27mm で、同等の MXS モデルより 40% 低くなります。超低クリアランスかつ非常にコンパクトな機器レイアウトに最適です。

     --信頼できる中精度性能: 走り平行度 0.03mm、垂直度 0.05mm、繰り返し位置決め精度 ±0.02mm を保証し、標準の中精度自動位置決め要件を完全に満たします。

     -- 両面高精度実装：上部貫通穴、下部タップ穴、精密位置決め用ピン穴を装備しています。正逆取り付けに対応し、分解・再組立後の高い繰り返し取り付け精度を保証します。

     -- フレキシブルな配管とセンサーの取り付け：横方向・軸方向双方向配管に対応します。磁気スイッチの取り付け用の隠されたスライダー溝設計を備えた内蔵磁気リングにより、構造的な干渉がなく、取り付けスペースを節約できます。

     -- 調整可能なストロークとマルチバッファーのオプション: 両端に標準的なポリウレタンバッファーがあり、安定したクッション性を実現します。端あたり 5mm の調整可能なストローク (標準トリミング範囲の合計 10mm) が特徴で、15mm の超長微調整用のオプションの X11 仕様と、高頻度の衝撃シナリオ用のオプションの油圧バッファーを備えています。

完全なモデルコーディングルール

   1. 型式例：MXF12-50-M9BW

   2. 標準注文参考例

     -- MXF8-20：スタンダードモデル スイッチなし 内径8mm ストローク20mm 複動形

     -- MXF20-100-2M9B: 20mm ボア、100mm ロングストローク、双方向位置監視用のデュアル磁気スイッチ

     -- MXF16-75-X11: ボア16mm、ストローク75mm、延長ストローク15mm調整

主な技術仕様 (@0.5MPa、複動)

コアパフォーマンスと製品の利点

     -- 極めて省スペースを実現する超薄型コンパクト構造: MXS シリーズより 40% スリムな 16 ～ 27 mm の超低本体高さにより、従来のスライドを設置できない超低クリアランス機器や高密度モジュラー レイアウトのシナリオに完全に適応します。

     -- 高剛性＆安定したロングストローク動作: クロスローラーガイドと一体構造のボディにより、走行ギャップや変形を解消します。最大100mmのロングストロークや高周波サイクル条件下でもジッターのない安​​定した動作を維持します。

     -- 高い適応性を備えた両面実装: 上側の通し穴固定と下側のタップ穴取り付けに対応しており、正逆取付の両方に対応します。精密位置決めピン穴を装備し、分解・組立を繰り返しても高い繰り返し精度を確保します。

     -- 柔軟な調整可能なストロークとマルチステーション適応: 標準で片端あたり 5mm の微調整が可能 (合計トリミング範囲は 10mm)。オプションの X11 仕様では、15 mm の拡張ストローク調整が可能で、マルチステーション自動プロセスの正確なストローク校正要件を満たします。

     -- オイルフリーで長寿命、低メンテナンス：低摩擦シールとオイルフリー動作設計を採用しており、寿命は500万回以上です。クリーンな産業環境と、日常のメンテナンスを最小限に抑えた従来の自動生産ラインの両方に適用できます。

取り付け方法と一般的なアプリケーションシナリオ

   1. デュアル取り付け方法

     -- 上部取り付け: 上部の荷重配置により上部の貫通穴によって固定されます。位置決めピンとの組み合わせにより高精度な位置決めと安定した耐荷重を実現します。

     -- 底部取り付け: 機器表面に直接取り付けるための底部タップ穴によって固定されます。しっかりとした組み立てが特徴で、逆取り付け用途に最適です。

   2.代表的な産業用途

     -- 3C電子産業: スクリーンのラミネート、モジュールの取り扱い、PCB 基板の搬送、検出ステーションの切り替え、および精密な電子部品の位置決め。

     -- 精密組立自動化：小物部品のプレス、端子組立、ねじ止め金具の打ち込み、軽量ツーリングのサイクリック運転。

     -- 包装機械: 材料の押し出し、切削工具の駆動、ラベルのラミネート、短距離の材料搬送。

     -- 一般自動化機器：装置ドア本体のスライド、生産ラインのステーション切替、中負荷高周波サイクリックリニア駆動など。

MXF vs MXH vs MXS |薄型・コンパクトスライドテーブル比較

3ステップのクイック選択ガイド

   1. 負荷によるチューブ内径の選定：ワーク重量に応じて穴径を適合させます：φ8≦2kg、φ12=2～5kg、φ16=5～10kg、φ20=10～15kg。長期にわたる安定した動作を保証するために、50% 以上の負荷マージンを確保してください。

   2. 脳卒中の確認：標準ストロークは10mm～100mmです。ロングストロークのシナリオ (≥50mm) には MXF シリーズをお勧めします。ショートストロークおよび高周波数サイクルの作業条件には、MXH シリーズを選択してください。

   3. 構成の一致:
     --  位置検出：デュアルM9B磁気スイッチを装備し、正確な双方向ストローク位置監視を実現します。

     -- ストローク微調整: 通常の使用には標準 -X10 (5mm トリミング) を選択します。マルチストロークの正確な校正には、-X11 (15mm 拡張トリミング) を選択します。

     --  バッファリングの最適化: 従来の操作に標準的なポリウレタンバッファーを採用。高周波衝撃と騒音低減シナリオ向けに油圧緩衝器にアップグレードします。

一文の要約

     SOLH MXFシリーズ超薄型高剛性空気圧スライドテーブルは、MXS比40％低い本体高さ、クロスローラ高剛性ガイド、両面取付、ロングストローク中荷重安定性を特長とし、高さ制限のある小型自動化や中精度・高頻度ハンドリングのコアソリューションとしてコストパフォーマンスに優れています。
