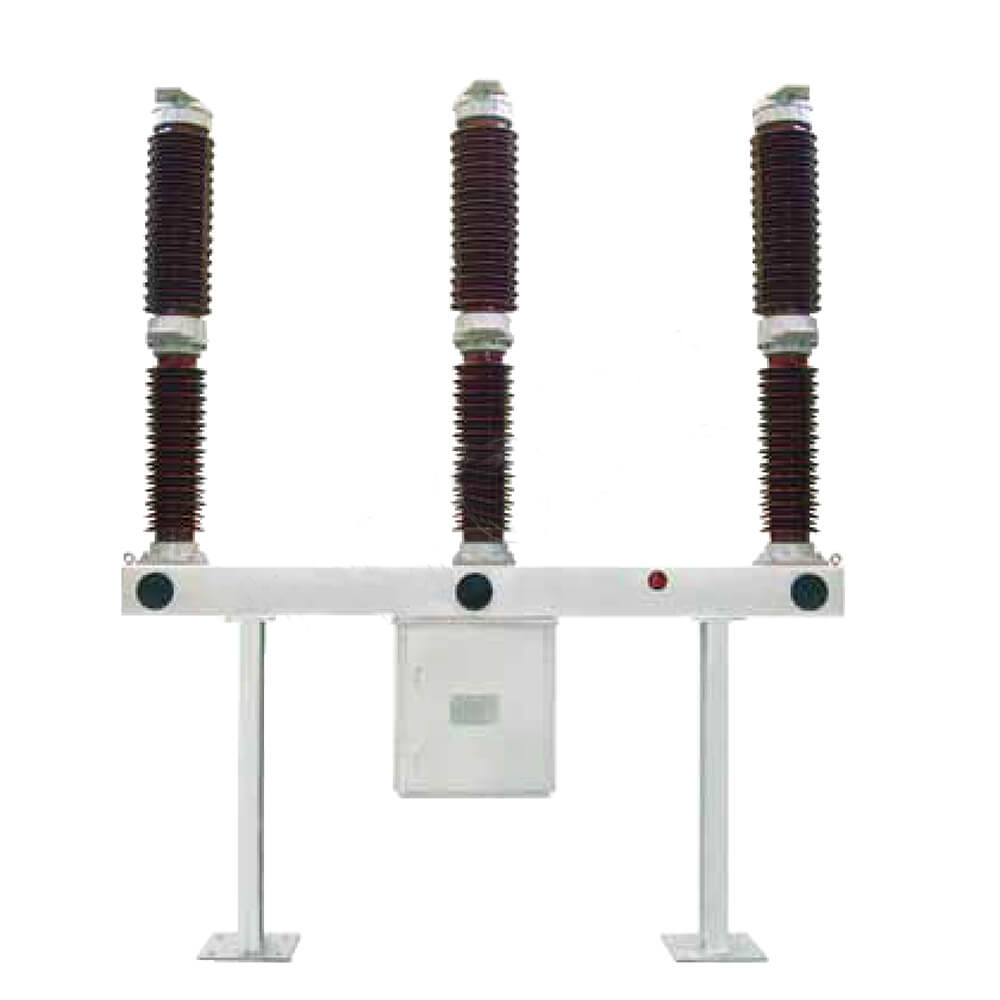

LW36-126 110KV 126KV屋外SF6サーキットブレーカー

Model:LW36-126

LW-126タイプの屋外高電圧交互の電流硫黄ヘキサフルオリド回路ブレーカー（以下、サーキットブレーカーと呼ばれる）は、3つのポールAC SOHZANDを備えた屋外の高電圧スイッチギア機器の一種であり、SF6ガスをアーク除去および断熱媒体として採用しています。定格電流と障害電流、コンデンサバンク、スイッチング回路の分離と組み合わせに使用できます。また、頻繁な動作に適した伝送ラインと機器の制御と保護を実現するために、介入接続ブレーカーとして使用することもできます。 LW36-126 3150-40自己エクタイズ化AC高電圧硫黄ヘキサフルオリド回路ブレーカーは、2を超えない高度に適した屋外製品です。レベルIVを超えない汚染レベルのあるエリアで126kVの最大電圧を持つAC 50Hz電源グリッドでは、定格電流、障害電流、または変換ラインを遮断して電力制御を実現するために使用されます。システム制御と保護のために、接触回路ブレーカーとしても使用できます。この製品は、SF6ガスを消火および絶縁培地として使用し、世界で最も高度な自己エネルギー消火技術を採用し、新しい春の動作メカニズムを備えています。長い電気寿命、低動作電力、低騒音、高い信頼性の特徴を備えています。単純な構造、小型、長いメンテナンスサイクルにより、現在のオイルフリーおよび大容量の電力機器の同じタイプの輸入製品を完全に置き換えることができます。

お問い合わせを送信

製品説明

LW36-126 110KV 126KV屋外SF6サーキットブレーカー

LW36-126/145は、セルフブラストアーク絶滅技術を備えたSF6ライブタンク回路ブレーカーを含む組み合わせ装置です。サーキットブレーカーは、単一または3つのポール動作に使用できます。定格電流、断層電流、または電気システムの制御と保護を認識するために使用されます。定期的な動作が可能であり、接続回路ブレーカーとしても使用できます。新しいスプリング動作メカニズムにより、高い信頼性と安全性が確保されます。

LW36-126/3150-40自己消費型高電圧SF6回路ブレーカーは、高電圧ACシステム用に設計された屋外回路ブレーカーです。 145kVの最大電圧と50Hzの定格周波数を持つ電気グリッドでの使用に最適です。この回路ブレーカーは、定格の電流、断層電流、または回路を切り替えるために使用され、電力システムの本質的な制御と保護を提供します。また、ネットワーク相互接続のリンクブレーカーとして使用するのにも適しています。

この製品は、SF6ガスを消火培地と絶縁培地の両方として使用しています。最新の自己融合アーク消火技術を備えており、新しいスプリング操作メカニズムを備えています。 LW36-126/3150-40は、長い電気寿命、低操作の努力、低騒音、および高い信頼性を提供し、高高度エリアまたは132kVの電源システムで最も信頼できる選択肢となっています。また、同じタイプの輸入製品を置き換えることもできます。

構造的特徴

サーキットブレーカーは、3相磁器列の単一ブレイク構造を採用しています。 3つのフェーズには、中央に配置され、三相操作が行われるスプリング動作メカニズムが装備されているため、外観は斬新で絶妙です。サーキットブレーカーは、SF6ガスを断熱材として使用し、アーク消滅培地として使用します。操作中、回路ブレーカーの3極SF6ガスが接続され、ポインタータイプの密度リレーが使用され、圧力と密度の進行が監視されます。自己エネルギーアークが消滅する原理と回路ブレーカー運動システムの最適化された設計により、機械的効率が効果的に改善され、運用作業が最小限に抑えられます。

優れた壊れたパフォーマンスと長い電気寿命。

取り付けフレームとサポートは、全体として曲がった高品質の鋼板で作られています。表面処理は、ホットディップの亜鉛めっきプロセスを採用しています。すべての露出したファスナーは、高強度材料とホットディップ亜鉛めっき、またはステンレス鋼の標準部品で作られています。メカニズムボックスシェルはステンレス鋼で作られているため、製品には優れた腐食抵抗があります。機械的信頼性が高く、頻繁に操作できます。

硫黄ヘキサフルオリドガスの固有の高い断熱強度と、回路ブレーカーの最適な接触移動により、回路ブレーカーは再燃なしで容量性電流を破壊します。外部断熱レベルは高く、外部断熱材はクリープ距離が大きく、クリープ比距離は31mm/kV以上で、汚れ抵抗性能は優れています。また、過酷な環境で安全に動作する可能性があります。

強力な電流容量：温度上昇テストは、3150Aの定格電流の1.2倍、つまり3780Aに従って実行され、各ポイントでの温度上昇にはまだ大きなマージンがあります。

製品の全体的な外観はコンパクトで、オンサイトのインストールと試運転は便利で、メンテナンスワークロードは小さいです。

アプリケーション：

パワーグリッド保護：保護と制御のために132kV以上の電圧電力グリッドで広く使用されています。

スイッチング操作：回路スイッチングおよび電源システムの相互接続のリンクブレーカーとして適しています。

高高度の使用法：堅牢な設計と高度な技術により、高高度エリアでの使用に最適です。

使用する環境条件

使用のための通常の環境条件は、次の要件を満たしています。

a）周囲の気温-25℃（-40℃）〜 +40℃;

b）高度≤2500m（2000m）;

c）風速≤34m/s;

d）毎日の温度差≤25℃;
